申請日2014.01.14

　　公開(公告)日2014.04.16

　　IPC分類號E03F5/04; E02D29/12; E03F5/02

　　摘要

　　污水井、檢查井井壁的管線穿透處雖然施工中也能采取一些防滲措施，在運行一段時間過程中都起不到完全防滲作用。目前國內并沒有好的方法和材料來解決這個問題，污水井、檢查井在運行過程中很難停下來檢修，而我們的實用技術是在安全正常的狀態下不停產、不停工安裝污水井、檢查井的內襯井，解決此處的污染源。此實用專利使用具有10×10-13的防滲能力，斷裂伸長率達到700%的性能，一般使用2.0mm厚HDPE膜為佳。在進出水管道口用特制的鎖帶和密封器密封。

　　權利要求書

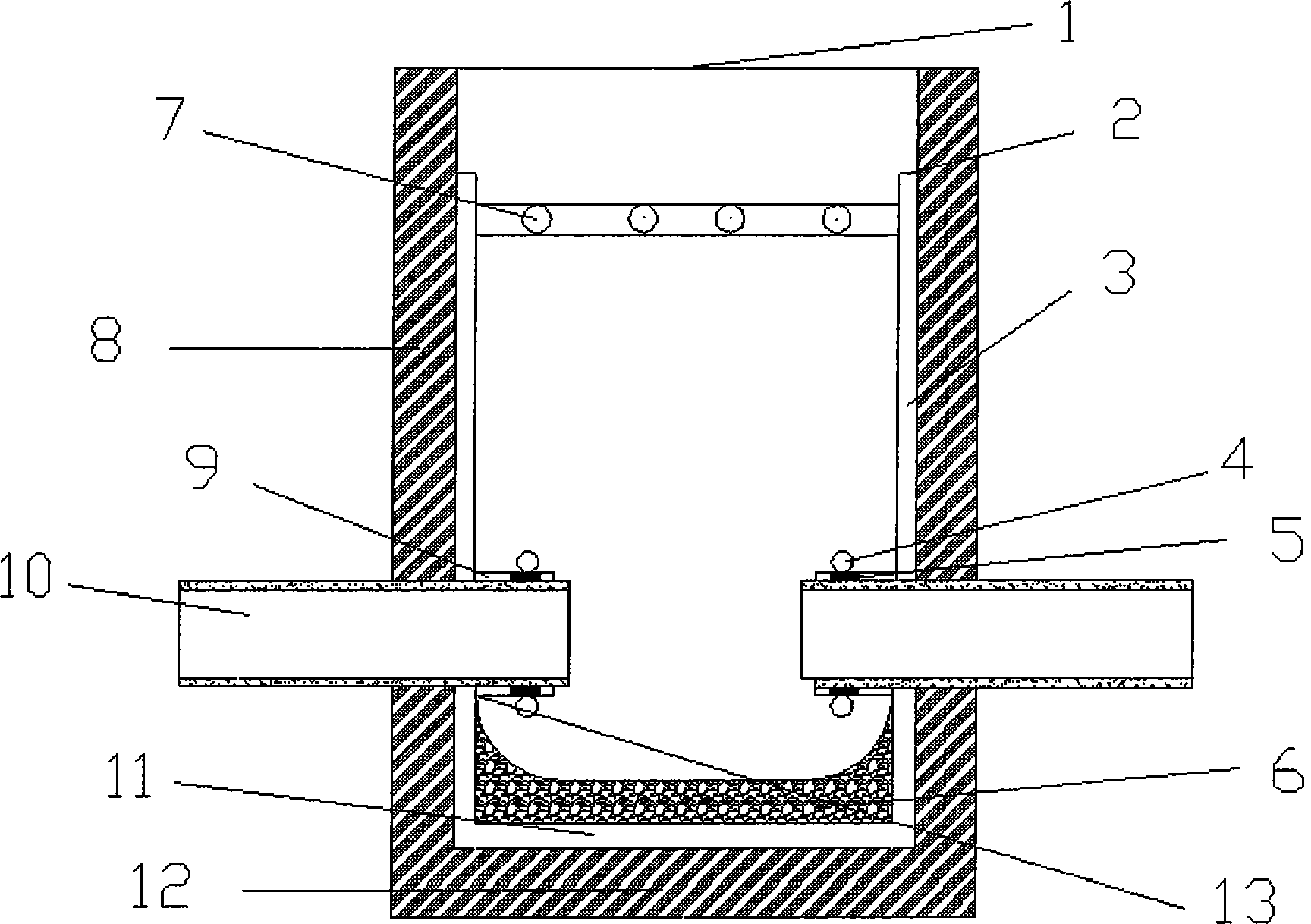

　　1.根據污水井或檢查井的類型，測量出井壁圖1(8)和井底圖1(12)【排水管道圖1(10)底部5cm以下的井壁面積和井底面積】的表面積，剪裁HDPE防滲膜并焊接內襯井。焊接內襯 井分三個部分：襯井底部圖1(11)、內襯橫管圖1(9)、內襯井的內襯橫管以上部分。

　　2.如權利要求書1所述的襯井底部圖1(11)，為了防止在定期檢修過程中對內襯井井底圖1(11)造成損壞，在其上面放一個10cm厚的水泥灌漿槽圖1(6)，使水泥灌漿槽圖1(6)距離排水管道圖1(10)底部10cm左右。

　　3.如權利要求書1所述的內襯橫管圖1(9)，預制好的內襯橫管圖1(9)類似穿透了的魔術帽， 將圓形的“魔術帽”帽檐貼著井壁進行焊接。在內襯橫管圖1(9)的另一端，用耐酸、耐堿、耐油、耐高 溫的密封器圖1(5)將縫隙填補上，用不銹鋼鎖帶圖1(4)固定并增加壓力，其中鎖帶圖1(4)的壓力 是可以調節的。

　　4.如權利要求書3所述的密封器圖1(5)，其特征是具有一定的韌性并耐酸、耐高溫、耐堿等。

　　5.如權利要求書3所述的鎖帶圖1(4)，其特征是不易生銹，鎖帶的壓力可以自由調節。

　　說明書

　　污水井、檢查井不停水內防滲施工方法

　　技術領域

　　污水井、檢查井井壁的圖1(13)管道穿透處的防滲和圖1(10)排水管道的密封防滲雖然施工中也 能采取一些防滲措施，但在運行一段時間過程中都起不到完全防滲作用。運行中沒經過處理的污水，源源 不斷的滲入地下水源中。在井壁中的防滲水泥也會不斷發生裂紋，加劇了對地下水的污染，目前國內并沒 有好的方法和材料來解決這個問題。另外，污水井、檢查井在運行過程中很難停下來檢修，而我們的實用 技術是在安全正常的狀態下不停產、不停工安裝污水井、檢查井的內襯井，來解決此處的污染源。

　　背景技術

　　目前國內的檢查井、污水井的防滲方法一般采用防滲水泥、硅膠、瀝青等各種填料進行補漏。但實際 證明，在一兩年內這種防滲技術都起不到作用。同時由于防滲材料配比不好掌握，所以滲漏時有發生。

　　發明內容

　　選擇2.0mm厚，斷裂伸長率達到700%，并具有10×10-13防滲能力的HDPE防滲膜為佳。貼著污水井、 檢查井內壁焊接一個圖1內襯井，在污水井、檢查井井壁的圖1(13)管道穿透處進行特別的焊接處理， 在圖1(10)排水管道處進行密封防滲處。
