申請日2015.06.12

　　公開(公告)日2015.11.18

　　IPC分類號F16M11/00

　　摘要

　　本實用新型公開了一種水處理膜殼支架，包括底部固定架，所述底部固定架兩端分別對應設有至少一個固定組件，所述固定組件包括至少兩個豎向放置且相互連接的固定支架，且所述固定支架為正方體或長方體的固定支架，所述固定支架內部設有用于放置水處理膜殼端部的容置空間。采用本實用新型方便了水處理膜殼的維護，為用戶降低了維護成本。

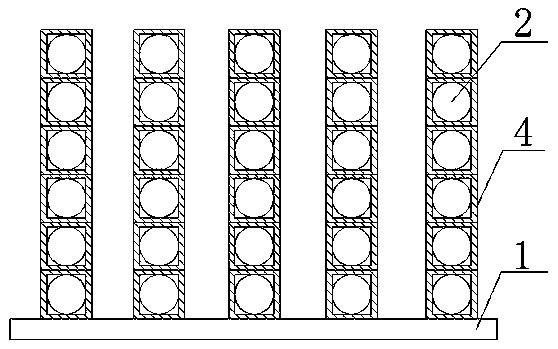

　　摘要附圖



　　權利要求書

　　1.一種水處理膜殼支架，其特征在于，包括底部固定架，所述底部固定架兩端分別對應設有至少一個固定組件，所述固定組件包括至少兩個豎向放置且相互連接的固定支架，且所述固定支架為正方體或長方體的固定支架，所述固定支架內部設有用于放置水處理膜殼端部的容置空間。

　　2.根據權利要求1所述的水處理膜殼支架，其特征在于，所述固定支架為由八根金屬桿或金屬條焊接而成的正方體或長方體的固定支架。

　　3.根據權利要求1所述的水處理膜殼支架，其特征在于，所述固定支架與所述底部固定架通過螺栓連接。

　　4.根據權利要求1所述的水處理膜殼支架，其特征在于，所述固定支架側壁上開有連接孔，相鄰兩個所述固定支架通過該連接孔采用螺栓連接。

　　5.根據權利要求1所述的水處理膜殼支架，其特征在于，所述容置空間與所述水處理膜殼之間為間隙配合。

　　說明書

　　一種水處理膜殼支架

　　技術領域

　　本實用新型涉及部件支撐領域，尤其涉及的是一種水處理膜殼支架。

　　背景技術

　　現有技術中的水處理膜殼支架采用一底部固定架結合若干個橫向設置的支撐架來固定水處理膜殼。如圖1所示，即將水處理膜殼放置在支撐架上，然后采用連接抱箍將水處理膜殼一一固定。但若水處理膜殼需要維護時，需將水處理膜殼充支撐架上取下，由于支撐架四周均固定無法橫向一處水處理膜殼。但在特殊環境下，由于空間限制需要將水處理膜殼放置區域的其他設備移動或打穿墻體才能移出水處理膜殼，不僅浪費了時間，還為用戶帶來了不必要的經濟損失。

　　因此，現有技術還有待于改進和發展。

　　實用新型內容

　　鑒于上述現有技術的不足，本實用新型的目的在于提供一種水處理膜殼支架，便于水處理膜殼的維護和組裝，節省了維護成本。

　　本實用新型的技術方案如下：

　　一種水處理膜殼支架，包括底部固定架，所述底部固定架兩端分別對應設有至少一個固定組件，所述固定組件包括至少兩個豎向放置且相互連接的固定支架，且所述固定支架為正方體或長方體的固定支架，所述固定支架內部設有用于放置水處理膜殼端部的容置空間。

　　所述的水處理膜殼支架，其中，所述固定支架為由八根金屬桿或金屬條焊接而成的正方體或長方體的固定支架。

　　所述的水處理膜殼支架，其中，所述固定支架與所述底部固定架通過螺栓連接。

　　所述的水處理膜殼支架，其中，所述固定支架側壁上開有連接孔，相鄰兩個所述固定支架通過該連接孔采用螺栓連接。

　　所述的水處理膜殼支架，其中，所述容置空間與所述水處理膜殼之間為間隙配合。

　　本實用新型所提供的水處理膜殼支架，包括底部固定架，底部固定架兩端分別設有至少兩個豎向放置且相互連接的固定支架，且固定支架為正方體或長方體的固定支架，固定支架內部設有用于放置水處理膜殼端部的容置空間。當需要維護水處理膜殼時，將相互連接的固定支架進行拆分，即可橫向取下水處理膜殼，方便了水處理膜殼的維護，為用戶降低了維護成本。
