申請日2015.06.13

　　公開(公告)日2015.09.16

　　IPC分類號E03C1/12; C02F9/02; E03D1/00

　　摘要

　　本發明屬于一種衛生潔具領域且公開了一種可污水回收的馬桶，包括：抽水泵，污水蓄水箱，過濾器，馬桶蓄水箱組成，所述抽水泵設置在污水蓄水箱的上面，所述過濾器設置在污水蓄水箱下面，通過連接管連接馬桶蓄水箱，所述抽水泵前端設置有抽水管和出水管，中間設置有電源開關，后端設有電源插頭，所述出水管連接污水蓄水箱，通過抽水泵抽取所需生活污水進入污水蓄水箱，水位觀察窗可觀察水量情況，及時掌握抽水泵工作時間，污水蓄水箱里的污水由過濾器凈化后流入馬桶待用，有效利用了污水循環使用，實用性強，達到節水環保的目的。

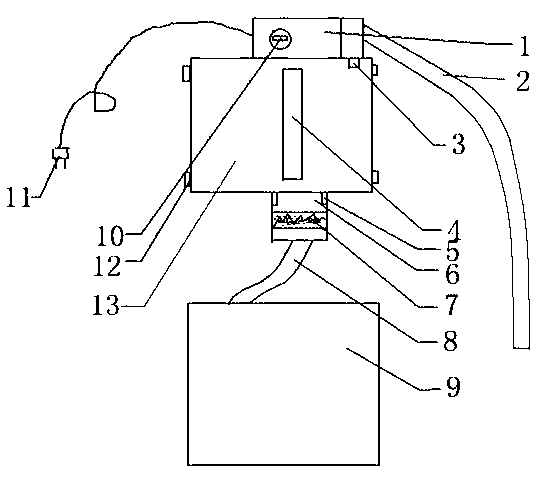

　　摘要附圖



　　權利要求書

　　1.一種可污水回收的馬桶，包括抽水泵1，污水蓄水箱13，過濾器6，馬桶蓄水箱9，所述抽水泵1設置在污水蓄水箱13的上面，所述過濾器6設置在污水蓄水箱13下面，通過連接管8連接馬桶蓄水箱9，所述抽水泵1前端設置有抽水管2和出水管3，中間設置有電源開關10，后端設有電源插頭11，所述出水管3連接污水蓄水箱13。

　　2.根據權利要求1所述的一種可污水回收的馬桶，其特征在于，所述污水蓄水箱13設有四只固定螺栓12，所述污水蓄水箱13中間設有水位觀察窗4，所述污水蓄水箱13下設有出水口通過螺紋5連接過濾器6。

　　3.根據權利要求1所述的一種可污水回收的馬桶，其特征在于，所述過濾器6設置過濾層7，所述過濾層7從下到上依次設有鐵絲網、紗布、木屑、活性炭、細砂。

　　4.根據權利要求1所述的一種可污水回收的馬桶，其特征在于，所述過濾器6通過連接管8連接馬桶蓄水箱9。

　　說明書

　　一種可污水回收的馬桶

　　技術領域

　　本發明涉及一種衛生潔具，特別是涉及一種可污水回收的馬桶。

　　背景技術

　　我國是一個干旱缺水嚴重的國家，全國的城市中，已有一半城市存在供水不足的問題，其中比較嚴重的缺水城市達一百多個，家庭生活中，大家普遍都是用自來水直接沖馬桶，使得馬桶每年浪費的水資源成為城市浪費水資源的最主要部分，馬桶是家庭耗水的最大來源，占耗水總量的一半，不但增加家庭的水費開支，還流失了寶貴的城市水資源，使城市用水更加緊張，目前市場上還沒一種可污水處理后再循環使用的馬桶。

　　發明內容

　　本發明的目的在于克服上述不足，提供了一種可污水回收的馬桶。

　　為了解決上述技術問題，本發明提供了如下的技術方案，一種可污水回收的馬桶，包括：抽水泵，污水蓄水箱，過濾器，馬桶蓄水箱組成，所述抽水泵設置在污水蓄水箱的上面，所述過濾器設置在污水蓄水箱下面，通過連接管連接馬桶蓄水箱，所述抽水泵前端設置有抽水管和出水管，中間設置有電源開關，后端設有電源插頭，所述出水管連接污水蓄水箱。

　　作為本發明的一種優選技術方案，所述污水蓄水箱設置四只固定螺栓，所述污水箱中間設置水位觀察窗，所述污水蓄水箱下設置出水口通過螺紋連接過濾器。

　　作為本發明的一種優選技術方案，所述過濾器設置過濾層，所述過濾層從下到上依次設有鐵絲網、紗布、木屑、活性炭、細砂。

　　作為本發明的一種優選技術方案，所述過濾器通過連接管連接馬桶蓄水箱。

　　本發明所達到的有益效果是：提供一種可污水回收的馬桶，通過抽水泵抽取所需生活污水進入污水蓄水箱，水位觀察窗可觀察水量情況，及時掌握抽水泵工作時間，污水蓄水箱里的污水由過濾器凈化后流入馬桶蓄水箱待用，有效利用了污水循環使用，實用性強，達到節水環保的目的。
