申請日2015.06.15

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種深井水處理系統，所述系統包括與管道依次相連的多介質過濾器、精密過濾器、紫外線消毒器、以及加藥罐，所述管道上設有若干蝶閥，所述多介質過濾器包括過濾進水口、過濾出水口、反洗進水口和反洗出水口，所述過濾進水口和過濾出水口與管道相連，反洗進水口和反水出水口與反洗管道相連。本實用新型中通過多介質過濾器和精密過濾器依次對深井水進行處理，能夠提高水處理的質量，同時對深井水進行消毒，提高了深井水的安全性。

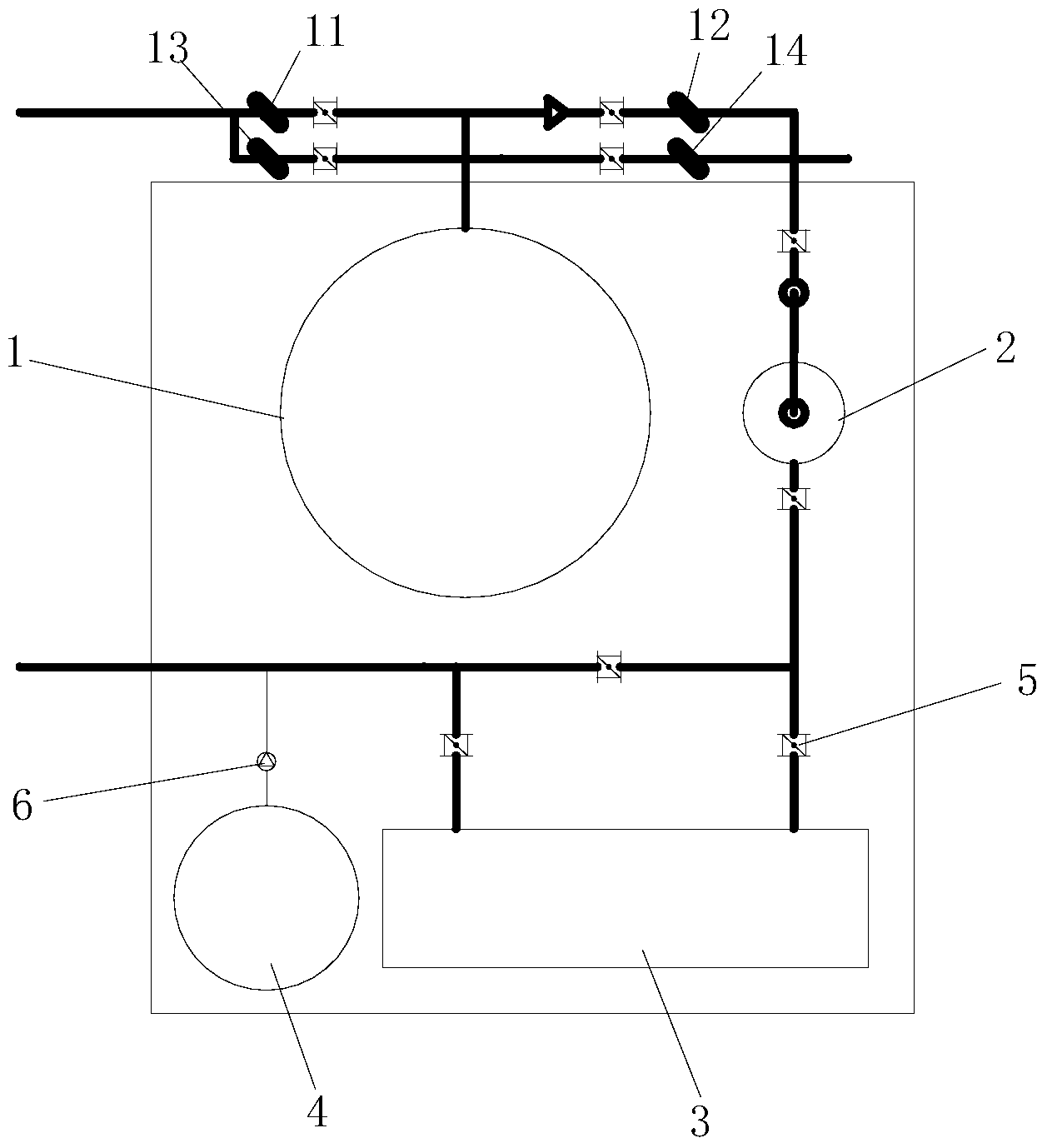

　　摘要附圖



　　權利要求書

　　1.一種深井水處理系統，其特征在于，所述系統包括與管道依次相連的多 介質過濾器、精密過濾器、紫外線消毒器、以及加藥罐，所述管道上設有若干 蝶閥，所述多介質過濾器包括過濾進水口、過濾出水口、反洗進水口和反洗出 水口，所述過濾進水口和過濾出水口與管道相連，反洗進水口和反水出水口與 反洗管道相連。

　　2.根據權利要求1所述的深井水處理系統，其特征在于，所述紫外線消毒 器上連接有電壓控制裝置和電壓測量裝置。

　　3.根據權利要求1所述的深井水處理系統，其特征在于，所述加藥罐和管 道之間設有計量泵，用于控制加藥罐中的加藥劑量。

　　說明書

　　深井水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種深井水處理系統。

　　背景技術

　　原水來自深層的底下水，其水中一般含有較大多的鐵、錳等金屬離子。鐵 錳離子可共存于地下水中，但其含鐵量一般高于含錳量。如飲用水中含鐵量高 時，有鐵腥味，影響水的口感。還可使家庭用具發生鐵銹斑，洗滌衣物會出現 黃色或棕色斑漬，另外鐵質沉淀物Fe2O3會滋生長鐵細菌，阻塞管道，有時還會 出現紅水;造紙、紡織、印染、化工和皮革精制等生產用水，含鐵或錳時都會 是產品質量下降。

　　我國地下水鐵、錳含量超標地區一般在5～10mg/L。本工藝主要采用過濾除 鐵錳的方法，鐵錳水經過裝有石英砂和錳砂濾料，先主要除去含量高的鐵和少 量的錳，然后在除去錳。一般出水含鐵、錳小于0.3mg/L，并對其它金屬離子有 很好的去除效果。

　　然而現有技術中深井水處理只能進行初步處理，有必要提供一種新的深井 水處理系統。

　　實用新型內容

　　本實用新型所要解決的技術問題就是在于針對上述現有技術中的不足，提 供一種深井水處理系統。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種深井水處理系統，所述系統包括與管道依次相連的多介質過濾器、精 密過濾器、紫外線消毒器、以及加藥罐，所述管道上設有若干蝶閥，所述多介 質過濾器包括過濾進水口、過濾出水口、反洗進水口和反洗出水口，所述過濾 進水口和過濾出水口與管道相連，反洗進水口和反水出水口與反洗管道相連。

　　作為本實用新型的進一步改進，所述紫外線消毒器上連接有電壓控制裝置 和電壓測量裝置。

　　作為本實用新型的進一步改進，所述加藥罐和管道之間設有計量泵，用于 控制加藥罐中的加藥劑量。

　　本實用新型的有益效果是，本實用新型中通過多介質過濾器和精密過濾器 依次對深井水進行處理，能夠提高水處理的質量，同時對深井水進行消毒，提 高了深井水的安全性。
