申請日2015.06.15

　　公開(公告)日2015.11.11

　　IPC分類號B01D65/10

　　摘要

　　本實用新型公開了一種污水處理系統反滲透膜元件檢測裝置，包括穿過封堵伸入到膜元件中心管內的若干根長度不等的取樣管，取樣管的數量與膜元件的數量相等，每個膜元件均有唯一一根取樣管與其對應，每根取樣管只能取得與其對應的膜元件內的反滲透水。相對于現有技術，本實用新型結構簡單，在不用拆除膜元件的情況下，對反滲透系統內不同的膜元件的性能進行全面、準確的檢測，掌握系統內每支膜元件的性能參數，操作方便，節省了拆裝和離線檢測的時間，適應檢測不同型號的反滲透系統，檢測時間短，提高了工作效率，及時發現和處理故障，降低了生產成本，避免水資源的浪費。

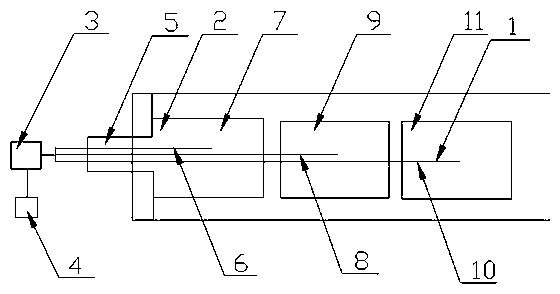

　　摘要附圖



　　權利要求書

　　1.污水處理系統反滲透膜元件檢測裝置，其特征在于：包括穿過封堵伸入到膜元件中心管內的若干根長度不等的取樣管(1)，取樣管(1)的數量與膜元件(2)的數量相等，每個膜元件(2)均有唯一一根取樣管(1)與其對應。

　　2.根據權利要求1所述的污水處理系統反滲透膜元件檢測裝置，其特征在于：伸入到膜元件中心管內的若干根取樣管通過挷扎帶固定在一起。

　　3.根據權利要求2所述的污水處理系統反滲透膜元件檢測裝置，其特征在于：所有取樣管(1)的另一端均與電導檢測儀(3)連接，電導檢測儀(3)與電導顯示器(4)連接。

　　說明書

　　污水處理系統反滲透膜元件檢測裝置

　　技術領域

　　本實用新型屬于水處理系統技術領域，具體涉及一種污水處理系統反滲透膜元件檢測裝置。

　　背景技術

　　近幾年來，水處理反滲透系統的應用在國內已經非常廣泛，對反滲透的應用也積累了相當?shù)慕?jīng)驗，但并不是很成熟。國內電廠反滲透應用過程中的故障中，有80%的電廠在反滲透系統出現產水量下降或者突然增大、脫鹽率下降等故障時，盲目的拆除膜元件檢查連接管有無破損、密封圈是否完好、膜元件是否有明顯的損傷，或者選擇化學清洗，頻繁的化學清洗會對反滲透膜元件造成不可逆的化學損傷，甚至報廢。

　　發明內容

　　為解決上述存在的技術問題，本實用新型提供一種污水處理系統反滲透膜元件檢測裝置，利用簡單的結構，實現對反滲透膜元件的性能進行全面、準確、快捷的檢測，方便系統的維護和故障的診斷。

　　本實用新型的目的是以下述方式實現的：

　　污水處理系統反滲透膜元件檢測裝置，包括穿過封堵伸入到膜元件中心管內的若干根長度不等的取樣管，取樣管的數量與膜元件的數量相等，每個膜元件均有唯一一根取樣管與其對應，每根取樣管只能取得與其對應的膜元件內的反滲透水。

　　伸入到膜元件中心管內的若干根取樣管通過挷扎帶固定在一起。

　　所有取樣管的另一端均與電導檢測儀連接，電導檢測儀與電導顯示器連接。

　　相對于現有技術，本實用新型結構簡單，在不用拆除膜元件的情況下，對反滲透系統內不同的膜元件的性能進行全面、準確的檢測，掌握系統內每支膜元件的性能參數，操作方便，節省了拆裝和離線檢測的時間，適應檢測不同型號的反滲透系統，檢測時間短，提高了工作效率，及時發現和處理故障，降低了生產成本，避免水資源的浪費。
