申請日2015.07.08

　　公開(公告)日2015.10.07

　　IPC分類號C02F9/10

　　摘要

　　本發明公開了一種小型的工業廢水的初級處理裝置，包括機體、消毒箱和沉淀箱，所述機體的頂部從左至右分別設有消毒箱、沉淀箱、臭氧生成器和驅動電機，所述消毒箱的內腔設有過濾網，所述消毒箱的內腔底部連接有加熱管，所述沉淀箱的內腔底部設有活性炭過濾層，所述沉淀箱的左側連接有廢水注入管，所述廢水注入管的內腔設有柵格，所述沉淀箱的中間連接有主軸，該小型的工業廢水處理排放裝置，結構簡單，使用方便，占地面積小，工作效率高，集過濾、絮凝沉淀、活性炭過濾吸附、高溫加熱和臭氧消毒等工序?yàn)橐惑w，處理效果好，廢水中有害物質少，安全可靠。

　　權利要求書

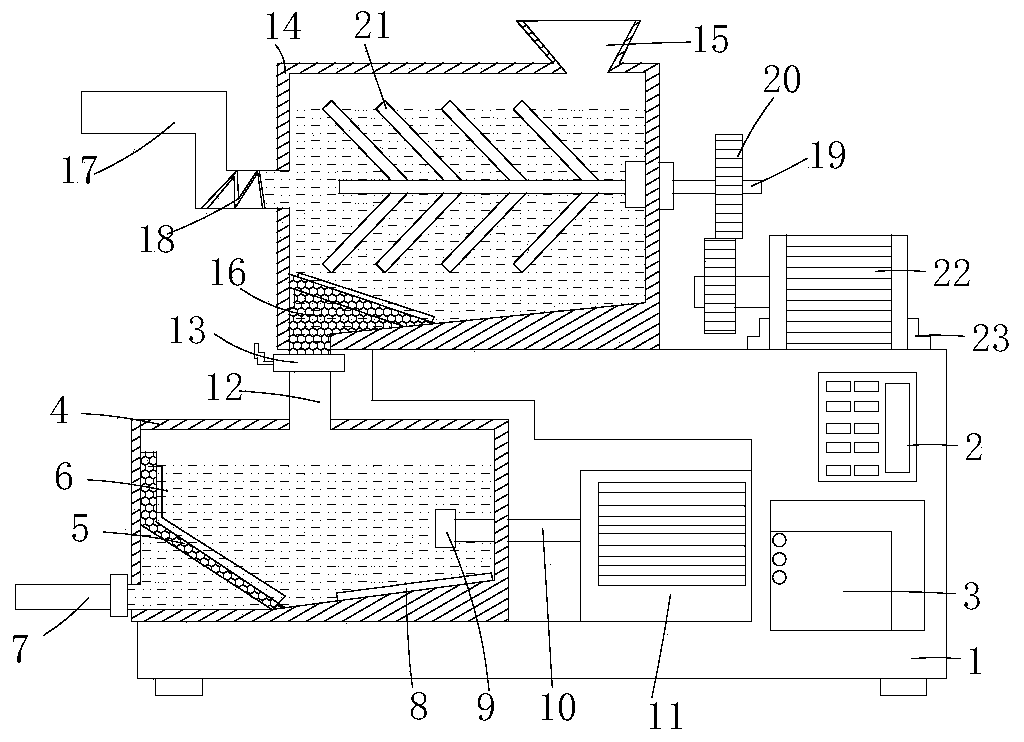

　　1.一種小型的工業廢水的初級處理裝置，包括機體(1)、消毒箱(4)和沉 淀箱(14)，其特征在于：所述機體(1)的正面設有控制面板(2)，所述機體 (1)的頂部從左至右分別設有消毒箱(4)、沉淀箱(14)、臭氧生成器(11) 和驅動電機(22)，所述消毒箱(4)的內腔設有過濾網(5)，所述消毒箱(4) 的左側連接有出水管(7)，所述消毒箱(4)的內腔底部連接有加熱管(8)，所 述消毒箱(4)的內腔設有排放管(9)，所述排放管(9)的右側銜接有臭氧輸 送管(10)，所述消毒箱(4)的中間頂部通過導管(12)連接有沉淀箱(14)， 所述沉淀箱(14)的頂部設有絮凝劑放入口(15)，所述沉淀箱(14)的內腔底 部設有活性炭過濾層(16)，所述沉淀箱(14)的左側連接有廢水注入管(17)， 所述廢水注入管(17)的內腔設有柵格(18)，所述沉淀箱(14)的中間連接有 主軸(19)，所述主軸(19)的右側外圍設有傳動齒輪(20)，所述主軸(19) 的中間設有攪拌扇葉(21)。

　　2.根據權利要求1所述的一種小型的工業廢水的初級處理裝置，其特征在 于：所述機體(1)的右側內腔設有電能箱(3)。

　　3.根據權利要求1所述的一種小型的工業廢水的初級處理裝置，其特征在 于：所述驅動電機(22)的左、右兩側均連接有合快(23)。

　　4.根據權利要求1所述的一種小型的工業廢水的初級處理裝置，其特征在 于：所述導管(12)的外圍連接有導水閥(13)。

　　5.根據權利要求1所述的一種小型的工業廢水的初級處理裝置，其特征在 于：所述過濾網(5)和活性炭過濾層(16)的頂部均連接有吸附層(6)。

　　說明書

　　一種小型的工業廢水的初級處理裝置

　　技術領域

　　本發明涉及廢水處理技術領域，具體為一種小型的工業廢水的初級處理裝 置。

　　背景技術

　　隨著工業的不斷發展和人們環保意識的普遍加強，對工業廢水的處理排放 越來越受到重視�，F(xiàn)如今，市面上出現了多種多樣的廢水處理裝置。但是，市 面上的工業廢水的初級處理裝置由于結構復雜，操作繁瑣，占地面積大，常常 在處理過程中需要添加多種化學藥劑，運行能耗高，處理費用高，工作效率低， 廢水處理效果差，水中有害物質多，難以滿足市場及人們的使用需求。

　　發明內容

　　本發明的目的在于提供一種小型的工業廢水的初級處理裝置，以解決上述 背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種小型的工業廢水的初級 處理裝置，包括機體、消毒箱和沉淀箱，所述機體的正面設有控制面板，所述 機體的頂部從左至右分別設有消毒箱、沉淀箱、臭氧生成器和驅動電機，所述 消毒箱的內腔設有過濾網，所述消毒箱的左側連接有出水管，所述消毒箱的內 腔底部連接有加熱管，所述消毒箱的內腔設有排放管，所述排放管的右側銜接 有臭氧輸送管，所述消毒箱的中間頂部通過導管連接有沉淀箱，所述沉淀箱的 頂部設有絮凝劑放入口，所述沉淀箱的內腔底部設有活性炭過濾層，所述沉淀 箱的左側連接有廢水注入管，所述廢水注入管的內腔設有柵格，所述沉淀箱的 中間連接有主軸，所述主軸的右側外圍設有傳動齒輪，所述主軸的中間設有攪 拌扇葉。

　　優選的，所述機體的右側內腔設有電能箱。

　　優選的，所述驅動電機的左、右兩側均連接有合快。

　　優選的，所述導管的外圍連接有導水閥。

　　優選的，所述過濾網和活性炭過濾層的頂部均連接有吸附層。

　　與現有技術相比，本發明的有益效果是：該小型的工業廢水處理排放裝置， 結構簡單，使用方便，占地面積小，工作效率高，集過濾、絮凝沉淀、活性炭 過濾吸附、高溫加熱和臭氧消毒等工序?yàn)橐惑w，處理效果好，廢水中有害物質 少，安全可靠，柵格的設置能對廢水進行初步的過濾，降低有害懸浮物質顆粒 的含量，絮凝劑放入口的設置便于加入絮凝劑使得廢水中的有害物質和絮凝劑 反應后形成固體便于過濾，攪拌扇葉的設置便于快速的攪拌廢水，使其和絮凝 劑快速均勻有效的混合，使得其快速的發生反應進而形成固體雜質，在提高了 絮凝沉淀的速率的同時也提高了工作效率，活性炭過濾層便于將廢水進行吸附 和過濾出固體，降低水中有害物質的含量，臭氧生成器的設置便于持續產生臭 氧對廢水進行臭氧消毒處理，過濾網的設置便于進一步對廢水進行過濾處理， 使得廢水中的懸浮物質和固體顆粒的含量達到最小值，從而使得廢水處理效果 達到最佳。
