申請日2015.08.21
公開(公告)日2015.11.11
IPC分類號C02F103/20; C02F9/14
摘要
本發明公開了一種畜禽養殖廢水深度脫氮除磷達標處理裝置及其工藝。本發明以厭氧發酵技術、微氧曝氣技術和氮磷回收技術為基礎，形成旨在降低運行成本，強化脫氮除磷的微氧曝氣同步脫氮除碳耦合混凝結晶除磷達標處理工藝。具體步驟為：畜禽養殖廢水首先經過固液分離處理，廢渣用作生產有機肥，廢水作為資源進入U(xiǎn)ASB反應器，通過厭氧發酵生產沼氣;高濃度氮磷厭氧出水進入微氧曝氣生化反應器進行同步脫氮除碳;生化出水連續進入混凝結晶除磷澄清器進行氮磷回收，含氮磷營養元素的結晶固體用作生產有機肥料的原料，清水達標排放。本發明具有脫氮除碳效果好，氮磷資源回收利用率高，抗沖擊負荷能力強，運行費用低，容易推廣應用的優點。
權利要求書
1.一種畜禽養殖廢水深度脫氮除磷達標處理裝置，其特征在于，包括：原水集水罐、UASB反應器、配水罐、前置反硝化池、微氧曝氣池、沉淀池和混凝結晶除磷澄清器，原水集水罐出水口管道分兩路，一路經過格柵與UASB反應器進水口相連，另一路與UASB反應器的出水口匯合后與配水罐進水口相連，配水罐依次與前置反硝化池、微氧曝氣池、沉淀池和混凝結晶除磷澄清器相連;沉淀池底部設有污泥回流管，污泥回流管另一端連接前置反硝化池;配水罐、前置反硝化池及混凝結晶除磷澄清器中均設有攪拌裝置;前置反硝化池中部設有填料，底部設有布水裝置;微氧曝氣池底部設有曝氣裝置。
2.如權利要求1所述的畜禽養殖廢水深度脫氮除磷達標處理裝置，其特征在于，所述的曝氣裝置為微孔曝氣管，所述的填料采用彈性填料。
3.一種使用權利要求1所述裝置的畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，包括以下步驟：
1)畜禽廢水原水經過固液分離后，泵入U(xiǎn)ASB反應器，經過厭氧發酵產生沼氣;
2)經步驟1)處理后的廢水與原水以(0.8-1.2):1進行配水，配水后泵入微氧曝氣同步脫氮除碳反應器，在反應器中依次流經前置反硝化池、微氧曝氣池和沉淀池;在前置反硝化池中，反硝化菌利用碳源作為電子供體，從沉淀池回流的硝態氮和亞硝態氮?jiǎng)t作為電子受體，通過反硝化作用進行脫氮;在微氧曝氣池中，控制廢水的溶氧濃度在0-0.15mg/L，使廢水中的微生物進行短程硝化和同步硝化反硝化作用;在沉淀池中，廢水進行泥水分離，污泥部分回流至前置反硝化池，為反硝化細菌提供硝態氮和亞硝態氮作為電子受體，剩余污泥定期排放;
3)步驟2)中泥水分離后的上清液排入混凝結晶除磷澄清器，往澄清器內加入PFS和PAM，與廢水混合均勻進行深度脫氮除磷，處理后的清水達標排放。
4.如權利要求3所述的畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，所述的步驟1)中得到的沼氣經過收集、純化處理后用作發電，生產的電能給步驟2)中的設備供能。
5.如權利要求3所述的畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，所述的步驟1)中厭氧發酵產生的沼渣和所述的步驟4)中深度脫氮除磷產生的結晶固體一起作為生產有機肥的原料。
6.如權利要求3所述的畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，所述的步驟1)中UASB反應器的水力停留時間為15天。
7.如權利要求3所述的畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，所述的步驟2)中的微氧曝氣同步脫氮除碳反應器中，廢水在前置反硝化池、微氧曝氣池和沉淀池的水力停留時間分別為0.625天、4.0天和0.625天。
8.根據權利3所述的一種畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，所述的步驟2)中的微氧曝氣同步脫氮除碳反應器中，沉淀池的污泥回流倍數為前置反硝化池進水流量的3倍。
9.根據權利3所述的一種畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，所述的步驟3)中混凝結晶除磷澄清器的水力停留時間為4小時，其運行模式為連續式。
10.根據權利3所述的一種畜禽養殖廢水深度脫氮除磷達標處理工藝，其特征在于，步驟3)中所述的混凝結晶除磷澄清器的PFS的投加量為1.0mL/L廢水，PAM的投加量為2.5mL/L廢水。
說明書
一種畜禽養殖廢水深度脫氮除磷達標處理裝置及其工藝
技術領域
本發明屬于環保廢水處理領域，特別涉及一種畜禽養殖廢水深度脫氮除磷達標處理裝置及其工藝。
背景技術
“十一五”期間，國家對全國受農業面源嚴重污染的河流進行了綜合整治，尤其是在規模化養豬廢棄物水污染控制這方面頗有成效，廢水CODCr濃度基本可以實現達標排放。但是氮磷濃度嚴重超標，使得區域養殖場受納水體氮磷負荷過大，造成水體富營養化。“十二五”期間，國家將重點治理規�；B(yǎng)殖業廢水氮磷污染，強化廢水脫氮除磷，實現區域養殖場養殖排放污染物最小化。隨著《畜禽養殖業水污染物排放標準》(2014年二次征求意見稿)出臺，廢水排放標準將提升到CODCr150mg/L，氨氮40mg/L，總氮70mg/L以及總磷5mg/L，而規�；B(yǎng)豬場現有廢水處理工藝難以使廢水達標排放，急需開發先進的高效低耗畜禽養殖廢水處理工藝設施。因此，從提標改造和提升周邊區域水環境質量的要求出發，急需對現有工藝和裝置進行提標改造，重點提高脫氮除磷效率，以減少養殖場處理尾水對周圍生態環境的影響。
目前，厭氧發酵-好氧-氧化塘/人工濕地組合處理工藝是我國規�；i場養殖廢水處理的主流技術，但該工藝的關鍵問題在于經厭氧發酵處理后的低碳氮比豬場養殖廢水消化液，在后續好氧生物處理過程中存在有機污染物去除效果差，脫氮除磷效率低，運行成本高，占地面積大等問題。大量研究表明，SBR工藝、接觸氧化法、間歇曝氣活性污泥法對豬場養殖廢水厭氧消化液的NH4+-N去除率僅為40-68%，TN去除率只有30%�，F(xiàn)有實際工程表明，厭氧發酵-好氧-氧化塘/人工濕地組合處理工藝對COD及SS有很好的去除效果，但沒有顯著的脫氮除磷作用，且資源回收利用率低，難以實現豬場廢棄物資源化回收利用和養殖廢水的穩定達標排放。為解決規�；i場養殖廢水污染，實現污染物減排，迫切需要開發適用于高濃度氮磷豬場養殖廢水的高效低耗處理達標技術。
發明內容
本發明目的是克服現有技術的不足，提供一種畜禽養殖廢水深度脫氮除磷達標處理裝置，促使對豬場養殖廢水處理工藝實施提標改造，強化脫氮除磷，提高資源回收利用率，降低運行成本，實現規�；i場養殖廢水入河污染物最小化。
本發明采用的具體技術方案是：

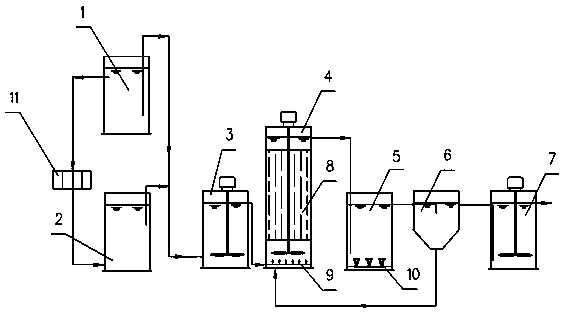

一種畜禽養殖廢水深度脫氮除磷達標處理裝置包括：原水集水罐、UASB反應器、配水罐、前置反硝化池、微氧曝氣池、沉淀池和混凝結晶除磷澄清器，原水集水罐出水口管道分兩路，一路經過格柵與UASB反應器進水口相連，另一路與UASB反應器的出水口匯合后與配水罐進水口相連，配水罐依次與前置反硝化池、微氧曝氣池、沉淀池和混凝結晶除磷澄清器相連;沉淀池底部設有污泥回流管，污泥回流管另一端連接前置反硝化池;配水罐、前置反硝化池及混凝結晶除磷澄清器中均設有攪拌裝置;前置反硝化池中部設有填料，底部設有布水裝置;微氧曝氣池底部設有曝氣裝置。
作為優選，所述的曝氣裝置為微孔曝氣管，所述的填料采用彈性填料。
本發明的另一目的是提供一種使用所述裝置的畜禽養殖廢水深度脫氮除磷達標處理工藝，包括以下步驟：
1)畜禽廢水原水經過固液分離后，泵入U(xiǎn)ASB反應器，經過厭氧發酵產生沼氣;
2)經步驟1)處理后的廢水與原水以(0.8-1.2):1進行配水，配水后泵入微氧曝氣同步脫氮除碳反應器，在反應器中依次流經前置反硝化池、微氧曝氣池和沉淀池;在前置反硝化池中，反硝化菌利用易降解碳源作為電子供體，從沉淀池回流的硝態氮和亞硝態氮?jiǎng)t作為電子受體，通過反硝化作用進行脫氮;在微氧曝氣池中，控制廢水的溶氧濃度在0-0.15mg/L，使廢水中的微生物進行短程硝化和同步硝化反硝化作用;在沉淀池中，廢水進行泥水分離，污泥部分回流至前置反硝化池，為反硝化細菌提供硝態氮和亞硝態氮作為電子受體，剩余污泥定期排放;
3)步驟2)中泥水分離后的上清液排入混凝結晶除磷澄清器，往澄清器內加入PFS和PAM，與廢水混合均勻進行深度脫氮除磷，處理后的清水達標排放。
作為優選，所述的步驟1)中得到的沼氣經過收集、純化處理后用作發電，生產的電能給步驟2)中的設備供能。
作為優選，所述的步驟1)中厭氧發酵產生的沼渣和所述的步驟4)中深度脫氮除磷產生的結晶固體一起作為生產有機肥的原料。
作為優選，所述的步驟1)中UASB反應器的水力停留時間為15天。
作為優選，所述的步驟2)中的微氧曝氣同步脫氮除碳反應器中，廢水在前置反硝化池、微氧曝氣池和沉淀池的水力停留時間分別為0.625天、4.0天和0.625天。
作為優選，所述的步驟2)中的微氧曝氣同步脫氮除碳反應器中，沉淀池的污泥回流倍數為前置反硝化池進水流量的3倍。
作為優選，所述的步驟3)中混凝結晶除磷澄清器的水力停留時間為4小時，其運行模式為連續式。
作為優選，步驟3)中所述的混凝結晶除磷澄清器的PFS的投加量為1.0mL/L廢水，PAM的投加量為2.5mL/L廢水。
本發明具有以下優點：
(1)本發明的工藝出水水質好、總水力停留時間短、占地面積少。本發明僅用UASB+微氧曝氣同步脫氮除碳系統+混凝深度脫氮除磷系統就能實現豬場養殖廢水的深度凈化，相對于氧化塘和人工濕地等處理工藝，極大地減少了占地面積和總水力停留時間。規模化豬場養殖廢水經過多層次的組合處理工藝，可使出水水質穩定達到《畜禽養殖業污染物排放標準》(2014年二次征求意見稿)排放要求，實現提標改造。
(2)微氧曝氣同步高效脫氮除碳系統具有脫氮除碳效率高，抗沖擊負荷能力強，運行費用低，運行管理方便的特點。①微氧曝氣同步高效脫氮除碳反應器的CODCr去除率高達90%，總氮去除率高達90%，總磷去除率為70%左右。豬場養殖廢水中的主要污染物CODCr、總氮和總磷在此單元可以得到非常有效的去除。②利用微氧曝氣生化反應器污泥回流，保證系統內厭氧反硝化池處理單元的高污泥濃度，使水流保持循環流動，強化了泥水接觸，加強同步脫氮除碳功能，系統具有很強的抗沖擊負荷能力。③微氧曝氣系統采取溶解氧控制儀自動控制系統內的溶氧濃度，實現同步短程硝化反硝化，脫氮效率高，運行管理方便。④由于系統采取微氧曝氣，相對于純氧曝氣，可以減少25%的曝氣量，有效降低運行成本。
(3)本發明采取物化混凝結晶，可有效去除養殖廢水的氮磷含量，得到的混凝結晶沉淀可用作肥料。物化混凝對廢水進行深度脫氮除磷的同時可以實現廢水養分回收，實現養殖廢水的資源化利用。此外，由于本工藝的混凝結晶除磷澄清器所用的藥劑量相對較少，所以能夠降低混凝系統的藥劑成本。
(4)本發明對畜禽養殖廢水厭氧發酵后的低碳氮比沼液脫氮除磷效率高，且無需再外加碳源和堿度。
(5)本發明的豬場養殖廢棄物資源化利用率高。厭氧發酵產生的沼氣用于發電，生產的電能供應微氧曝氣同步脫氮除碳反應器的動力設備，實現能源回收利用，降低運行成本。同時固液分離產生的廢渣、厭氧發酵產生的沼渣和混凝結晶固體可以用作生產有機肥的原料，使養殖廢棄物資源回收利用率最大化。
