申請日2015.07.25

　　公開(公告)日2015.11.25

　　IPC分類號C02F9/10

　　摘要

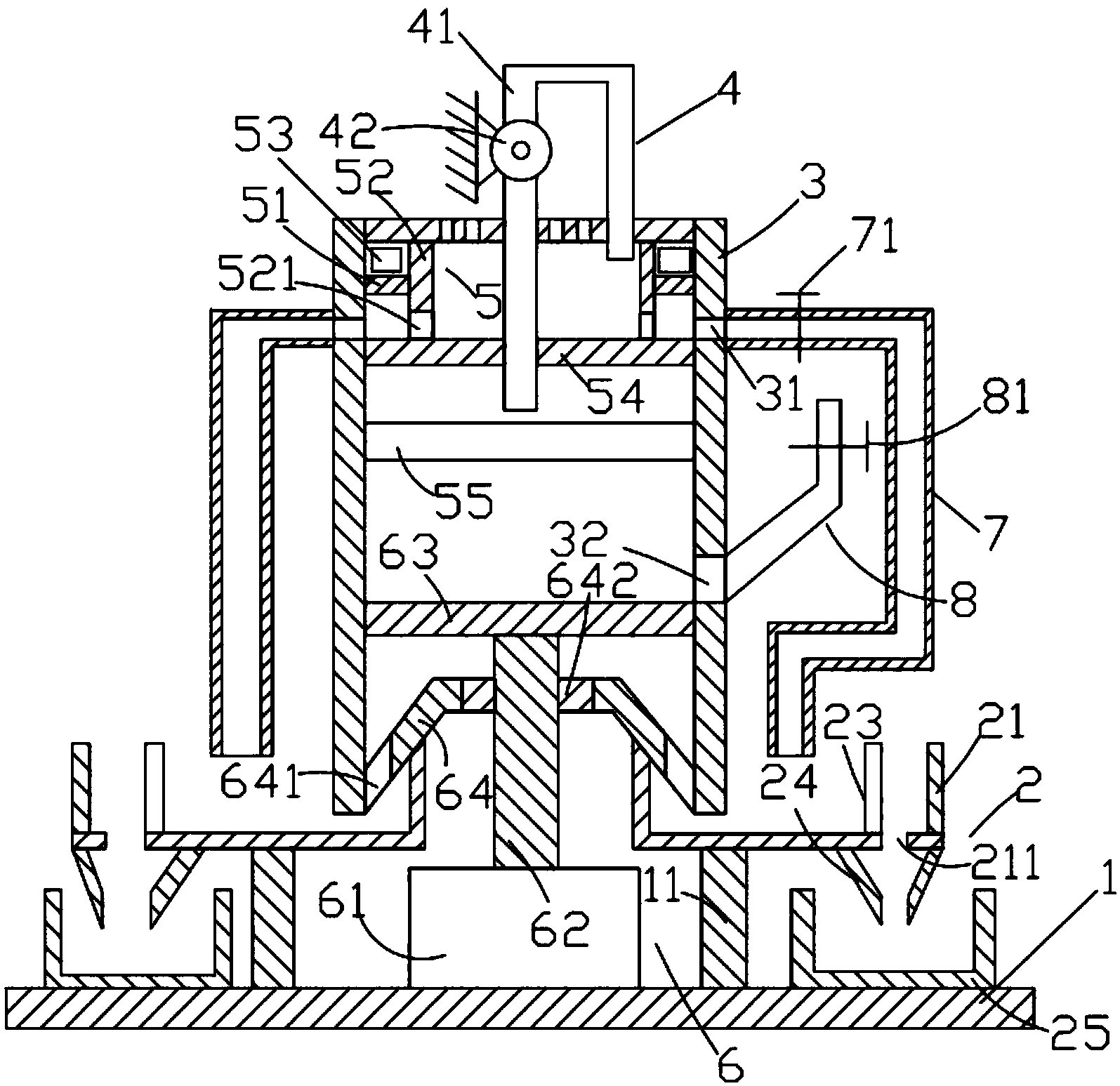

　　一種工廠廢水凈化除污設備，包括底座、收料裝置、氣缸裝置、框體、抽水裝置、蒸發裝置、進水管及出水管，氣缸裝置包括氣缸、推動桿、推動盤及封閉板，收料裝置包括收料箱、第一過濾板、出水斗及儲水箱，蒸發裝置包括第二過濾網、隔板、豎板、橫板及加熱塊，抽水裝置包括抽水管及水泵，推動桿的下端與氣缸連接，推動盤呈長方體，推動盤的側面與框體的內表面接觸，推動桿的上表面與推動盤的下表面固定連接，封閉板的側面與框體的內表面固定連接，封閉板上設有第三通孔及第一封閉環，第一封閉環呈圓柱狀，第一封閉環的外表面與封閉板固定連接。本實用新型能夠?qū)�工廠產生的廢水進行有效的凈化除污，使得排出的廢水無污染，從而可以充分的保護環境。

　　權利要求書

　　1.一種工廠廢水凈化除污設備，其特征在于：所述工廠廢水凈 化除污設備包括底座、位于所述底座上方的收料裝置、氣缸裝置、位 于所述氣缸裝置上方的框體、位于所述框體上方的抽水裝置、位于所 述框體內部的蒸發裝置、位于所述框體右側的進水管及位于左右兩側 的出水管，所述氣缸裝置包括氣缸、位于所述氣缸上方的推動桿、位 于所述推動桿上方的推動盤及位于所述推動盤下方的封閉板，所述收 料裝置包括收料箱、位于所述收料箱內部的第一過濾板、位于所述收 料箱下方的出水斗及位于所述出水斗下方的儲水箱，所述蒸發裝置包 括第二過濾網、位于所述第二過濾網上方的隔板、位于所述隔板上方 的豎板、位于所述豎板一側的橫板及位于所述橫板上方的加熱塊，所 述抽水裝置包括抽水管及設置于所述抽水管上的水泵，所述推動桿呈 圓柱體，所述推動桿的下端與所述氣缸連接，所述推動盤呈長方體， 所述推動盤的側面與所述框體的內表面接觸，所述推動桿的上表面與 所述推動盤的下表面固定連接，所述封閉板的側面與所述框體的內表 面固定連接，所述封閉板上設有第三通孔及第一封閉環，所述第一封 閉環呈圓柱狀，所述第一封閉環的外表面與所述封閉板固定連接，所 述第一封閉環的內表面與所述推動桿的側面滑動連接。

　　2.根據權利要求1所述的工廠廢水凈化除污設備，其特征在于： 所述底座呈長方體，所述底座水平放置，所述底座上設有支撐柱，所 述支撐柱呈長方體，所述支撐柱的下表面與所述底座的上表面固定連 接。

　　3.根據權利要求2所述的工廠廢水凈化除污設備，其特征在于： 所述框體呈空心的長方體，所述框體豎直放置，所述框體上設有位于 左右表面上的第一通孔及位于右表面上的第二通孔。

　　4.根據權利要求3所述的工廠廢水凈化除污設備，其特征在于： 所述收料箱的下表面上設有第四通孔，所述收料箱的一端與所述封閉 板的下表面固定連接且位于所述第三通孔的下方。

　　5.根據權利要求4所述的工廠廢水凈化除污設備，其特征在于： 所述第一過濾板呈長方體，所述第一過濾板豎直放置，所述第一過濾 板的下表面與所述收料箱固定連接。

　　6.根據權利要求5所述的工廠廢水凈化除污設備，其特征在于： 所述出水斗的上端與所述收料箱的下表面固定連接，所述儲水箱呈長 方體，所述儲水箱的下表面與所述底座的上表面接觸，所述儲水箱位 于所述出水斗的正下方。

　　7.根據權利要求6所述的工廠廢水凈化除污設備，其特征在于： 所述第二過濾網呈長方體，所述第二過濾網水平放置，所述第二過濾 網的側面與所述框體的內表面固定連接。

　　8.根據權利要求7所述的工廠廢水凈化除污設備，其特征在于： 所述隔板呈長方體，所述隔板水平放置，所述隔板的側面與所述框體 的內表面固定連接。

　　說明書

　　一種工廠廢水凈化除污設備

　　技術領域

　　本發明涉及環保技術領域，尤其涉及一種工廠廢水凈化除污設 備。

　　背景技術

　　隨著工業的發展，工業生產產生的廢水也越來越多，然而，大多 數工廠產生的廢水都是直接排放到河流中或者田地里，不經任何處 理，從而嚴重污染了環境，造成了河流污染及田地污染。

　　因此，需要提供一種新的技術方案解決上述技術問題。

　　發明內容

　　本發明的目的是提供一種可有效解決上述技術問題的工廠廢水凈 化除污設備。

　　為了解決上述技術問題，本發明采用如下技術方案：

　　一種工廠廢水凈化除污設備，所述工廠廢水凈化除污設備包括底 座、位于所述底座上方的收料裝置、氣缸裝置、位于所述氣缸裝置上 方的框體、位于所述框體上方的抽水裝置、位于所述框體內部的蒸發 裝置、位于所述框體右側的進水管及位于左右兩側的出水管，所述氣 缸裝置包括氣缸、位于所述氣缸上方的推動桿、位于所述推動桿上方 的推動盤及位于所述推動盤下方的封閉板，所述收料裝置包括收料 箱、位于所述收料箱內部的第一過濾板、位于所述收料箱下方的出水 斗及位于所述出水斗下方的儲水箱，所述蒸發裝置包括第二過濾網、 位于所述第二過濾網上方的隔板、位于所述隔板上方的豎板、位于所 述豎板一側的橫板及位于所述橫板上方的加熱塊，所述抽水裝置包括 抽水管及設置于所述抽水管上的水泵，所述推動桿呈圓柱體，所述推 動桿的下端與所述氣缸連接，所述推動盤呈長方體，所述推動盤的側 面與所述框體的內表面接觸，所述推動桿的上表面與所述推動盤的下 表面固定連接，所述封閉板的側面與所述框體的內表面固定連接，所 述封閉板上設有第三通孔及第一封閉環，所述第一封閉環呈圓柱狀， 所述第一封閉環的外表面與所述封閉板固定連接，所述第一封閉環的 內表面與所述推動桿的側面滑動連接。

　　所述底座呈長方體，所述底座水平放置，所述底座上設有支撐柱， 所述支撐柱呈長方體，所述支撐柱的下表面與所述底座的上表面固定 連接。

　　所述框體呈空心的長方體，所述框體豎直放置，所述框體上設有 位于左右表面上的第一通孔及位于右表面上的第二通孔。

　　所述收料箱的下表面上設有第四通孔，所述收料箱的一端與所述 封閉板的下表面固定連接且位于所述第三通孔的下方。

　　所述第一過濾板呈長方體，所述第一過濾板豎直放置，所述第一 過濾板的下表面與所述收料箱固定連接。

　　所述出水斗的上端與所述收料箱的下表面固定連接，所述儲水箱 呈長方體，所述儲水箱的下表面與所述底座的上表面接觸，所述儲水 箱位于所述出水斗的正下方。

　　所述第二過濾網呈長方體，所述第二過濾網水平放置，所述第二 過濾網的側面與所述框體的內表面固定連接。

　　所述隔板呈長方體，所述隔板水平放置，所述隔板的側面與所述 框體的內表面固定連接。

　　采用上述技術方案后，本發明具有如下優點：

　　本發明工廠廢水凈化除污設備結構簡單，使用方便，能夠?qū)�工廠 產生的廢水進行有效的凈化除污，使得其能夠達到排放的標準，使得 排出的廢水無污染，從而可以充分的保護環境。
