申請日2015.08.23

　　公開(公告)日2016.04.27

　　IPC分類號C02F11/12; F23G7/00

　　摘要

　　本實用新型公開了一種污泥綜合利用處理裝置，其特征在于：包括與污泥堆場相連的污泥實驗室和第一輸送帶，所述的第一輸送帶依次連接烘干機、中間污泥堆場、焚燒爐、第二輸送帶、料倉打包裝置、運輸裝置、制磚廠;所述的中間污泥堆場與焚燒爐之間設有行車抓斗。本實用新型所述的污泥綜合利用處理裝置，具有的有益效果為：減少污泥填埋，節約土地，減少對周邊環境污染;處理更徹底，效果明顯、符合新環保法律法規要求;污泥回收利用，變廢為寶，具有良好的社會、經濟、環境效益;熱能回收利用，減少投資，減少運行費用，節約資源。

　　權利要求書

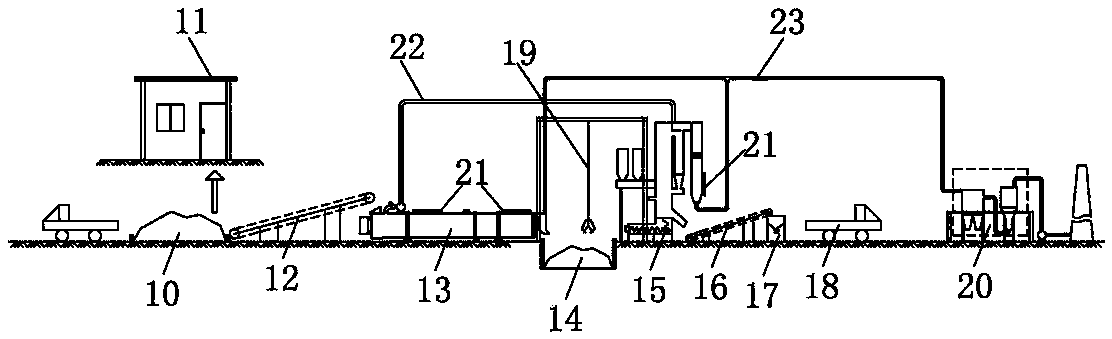

　　1.污泥綜合利用處理裝置，其特征在于：包括與污泥堆場相連的污泥實驗室和第一輸送帶，所述的第一輸送帶依次連接烘干機、中間污泥堆場、焚燒爐、第二輸送帶、料倉打包裝置、運輸裝置、制磚廠;所述的中間污泥堆場與焚燒爐之間設有行車抓斗。

　　2.根據權利要求1所述的污泥綜合利用處理裝置，其特征在于：還還包括一煙氣處理系統，所述的煙氣處理系統通過管道連接烘干機、焚燒爐。

　　3.根據權利要求1所述的污泥綜合利用處理裝置，其特征在于：所述的烘干機上設有檢查口。

　　4.根據權利要求1所述的污泥綜合利用處理裝置，其特征在于：所述的焚燒爐上設有檢查口。

　　5.根據權利要求1所述的污泥綜合利用處理裝置，其特征在于：所述的焚燒爐上設有一熱能回收管道，所述的熱能回收管道連接烘干機。

　　說明書

　　污泥綜合利用處理裝置

　　技術領域

　　本實用新型涉及污泥處理領域，特別涉及一種污泥綜合利用處理裝置。

　　背景技術

　　污泥是污水處理產生的副產物，近年來產量不斷增加，污泥的處理是一大難題，常用的工藝有焚燒和填埋方式。污泥含水率高，單獨的焚燒工藝需消耗大量燃料，焚燒產物、焚燒熱能沒有回收利用，不夠節能環保;填埋占地面積大，是一種不可循環處理方式，不能最終避免環境污染，只是延緩了產生時間，應用前景有限。單一的處理技術往往顧此失彼，無法徹底解決污泥污染問題。

　　發明內容

　　針對上述技術問題，本實用新型的目的在于提供一種既能解決污泥出路問題，減少填埋，節約耕地;又能制成節能環保材料，經濟效益明顯，是一種可持續發展的污泥綜合利用處理裝置。

　　為達到上述目的，本實用新型所提出的技術方案為：污泥綜合利用處理裝置，其特征在于：包括與污泥堆場相連的污泥實驗室和第一輸送帶，所述的第一輸送帶依次連接烘干機、中間污泥堆場、焚燒爐、第二輸送帶、料倉打包裝置、運輸裝置、制磚廠;所述的中間污泥堆場與焚燒爐之間設有行車抓斗。

　　優選的，還還包括一煙氣處理系統，所述的煙氣處理系統通過煙氣管道連接烘干機、焚燒爐。

　　優選的，所述的烘干機上設有檢查口。

　　優選的，所述的焚燒爐上設有檢查口。

　　優選的，所述的焚燒爐上設有一熱能回收管道，所述的熱能回收管道連接烘干機。

　　采用上述技術方案，本實用新型所述的污泥綜合利用處理裝置，具有的有益效果為：

　　1)減少污泥填埋，節約土地，減少對周邊環境污染;

　　2)處理更徹底，效果明顯、符合新環保法律法規要求;

　　3)污泥回收利用，變廢為寶，具有良好的社會、經濟、環境效益;

　　4)熱能回收利用，減少投資，減少運行費用，節約資源。
