申請日2015.06.15

　　公開(公告)日2015.10.07

　　IPC分類號B01D36/00

　　摘要

　　含油污水處理用纖維轉盤過濾器，它涉及一種含油污水處理用纖維轉盤過濾器，具體涉及一種油田使用的含油污水處理用纖維轉盤過濾器。以解決現有的纖維轉盤過濾器容易發生污油堵塞，纖維轉盤過濾器內部結構設計不合理，纖維轉盤過濾器存放不當，造成纖維轉盤過濾器運行不穩定，纖維轉盤過濾器使用量過大，導致需要工人頻繁清理，大量浪費人力資源并嚴重阻礙纖維轉盤過濾器的過濾工作的問題。本實用新型的過濾器包括不銹鋼罩殼、集泥箱、反沖洗配水器、超聲波液位計、溶氣釋放器、渦輪式收油器、污油收集箱、纖維轉盤總成及不銹鋼支架，污油收集箱、不銹鋼罩殼、集泥箱及出水箱依次由左至右相鄰設置。本實用新型用于油田的含油污水處理。

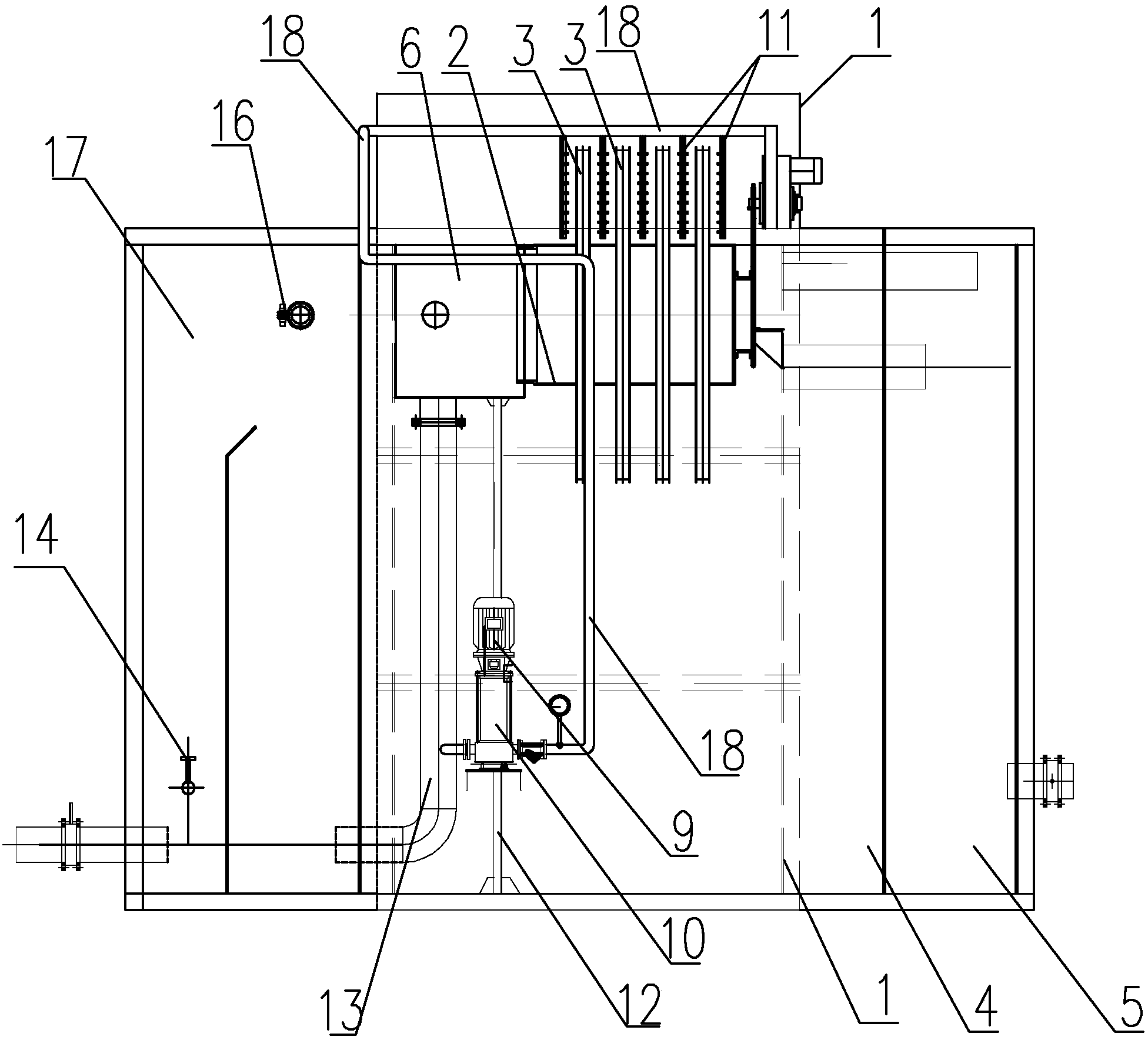

　　摘要附圖



　　權利要求書

　　1.含油污水處理用纖維轉盤過濾器，其特征在于：所述含油污水處理用纖維轉盤過濾 器包括不銹鋼罩殼(1)、集泥箱(4)、出水箱(5)、進水連接槽(6)、反沖洗高壓泵 (9)、反沖洗配水器(10)、超聲波液位計(8)、溶氣釋放器(14)、渦輪式收油器(15)、 污油收集箱(17)、纖維轉盤總成及不銹鋼支架(12)，污油收集箱(17)、不銹鋼罩殼 (1)、集泥箱(4)及出水箱(5)依次由左至右相鄰設置，溶氣釋放器(14)安裝于污油 收集箱(17)內的底部，渦輪式收油器(15)安裝于污油收集箱(17)上部，不銹鋼支架 (12)、進水連接槽(6)及纖維轉盤總成均設置于不銹鋼罩殼(1)內，不銹鋼支架(12) 鄰近污油收集箱(17)且豎直安裝，進水連接槽(6)固接于不銹鋼支架(12)頂端，纖維 轉盤總成包括中心轉筒(2)、排渣槽(7)、若干個反沖洗水支管組(11)及若干個纖維 轉盤(3)，若干個反沖洗水支管組(11)安裝于不銹鋼罩殼(1)內，若干個反沖洗水支 管組(11)與若干個纖維轉盤(3)依次相互交替設置，若干個纖維轉盤(3)豎直且相互 并行等間距同軸固接于中心轉筒(2)上，纖維轉盤(3)為不銹鋼纖維轉盤，進水連接槽 (6)與中心轉筒(2)連通，進水連接槽(6)內安裝有超聲波液位計(8)，渦輪式收油 器(15)的油污輸出端與集泥箱(4)連通設置，污油收集箱(17)的底端設置有凈水輸出 端，污油收集箱(17)的凈水輸出端與進水連接槽(6)相連通，中心轉筒(2)設有污物 輸出端及凈水出水端，中心轉筒(2)的污物輸出端與集泥箱(4)相連通，中心轉筒(2) 的凈水出水端與出水箱(5)相連通，中心轉筒(2)內同軸安裝有反沖洗集渣槽，排渣槽 (7)安裝于中心轉筒(2)內，反沖洗高壓泵(9)與反沖洗配水器(10)均安裝于不銹鋼 罩殼(1)外側壁，反沖洗高壓泵(9)與反沖洗配水器(10)連通設置，反沖洗配水器(10) 與反沖洗水支管組(11)通過第四連接管(18)相連通。

　　2.根據權利要求1所述的含油污水處理用纖維轉盤過濾器，其特征在于：所述含油污 水處理用纖維轉盤過濾器還包括第一連通管(13a)、第二連通管(13b)及及第三連通管 (13c)，第一連通管(13a)的一端與渦輪式收油器(15)的凈水輸出端連通，第二連通 管(13b)的一端與中心轉筒(2)的污物輸出端連通，第三連通管(13c)的一端與集泥箱 (4)相連通，第三連通管(13c)的另一端同時與第一連通管(13a)的另一端以及第二連 通管(13b)的另一端相連通。

　　3.根據權利要求1或2所述的含油污水處理用纖維轉盤過濾器，其特征在于：渦輪式 收油器(15)安裝有手動渦輪(16)，且手動渦輪(16)為可調角度限位的手動渦輪。

　　4.根據權利要求1所述的含油污水處理用纖維轉盤過濾器，其特征在于：渦輪式收油 器(15)的油污輸出端高于集泥箱(4)的油污輸入端，中心轉筒(2)的污物輸出端高于 集泥箱(4)的污物輸入端。

　　說明書

　　含油污水處理用纖維轉盤過濾器

　　技術領域

　　本實用新型涉及一種含油污水處理用纖維轉盤過濾器，具體涉及一種油田使用的含油 污水處理用纖維轉盤過濾器。

　　背景技術

　　目前，纖維轉盤過濾器品種繁多，大部分纖維轉盤過濾器對油田含油污水處理上效果 不佳，容易發生污油堵塞，需多次反復檢修，給操作人員帶來極大的不便;纖維轉盤過濾 器存放不當，造成纖維轉盤過濾器運行不穩定，使用壽命大大降低，給實際使用帶來極大 的困擾;纖維轉盤過濾器內部結構設計不合理，導致體積大，占用空間大;纖維轉盤過濾 器使用量過大，需要工人頻繁清理，這樣一方面嚴重阻礙纖維轉盤過濾器的過濾工作，另 一方面大量浪費人力資源。

　　實用新型內容

　　本實用新型的目的是提供一種含油污水處理用纖維轉盤過濾器，以解決現有的纖維轉 盤過濾器容易發生污油堵塞，纖維轉盤過濾器內部結構設計不合理，纖維轉盤過濾器存放 不當，造成纖維轉盤過濾器運行不穩定，使用壽命大大降低，造成纖維轉盤過濾器運行不 穩定，纖維轉盤過濾器使用量過大，需要工人頻繁清理，大量浪費人力資源并嚴重阻礙纖 維轉盤過濾器的過濾工作的問題。

　　本實用新型為解決上述問題采取的技術方案是：本實用新型的所述含油污水處理用纖 維轉盤過濾器包括不銹鋼罩殼1、集泥箱4、出水箱5、進水連接槽6、反沖洗高壓泵9、 反沖洗配水器10、超聲波液位計8、溶氣釋放器14、渦輪式收油器15、污油收集箱17、 纖維轉盤總成及不銹鋼支架12，污油收集箱17、不銹鋼罩殼1、集泥箱4及出水箱5依 次由左至右相鄰設置，溶氣釋放器14安裝于污油收集箱17內的底部，渦輪式收油器15 安裝于污油收集箱17上部，不銹鋼支架12、進水連接槽6及纖維轉盤總成均設置于不銹 鋼罩殼1內，不銹鋼支架12鄰近污油收集箱17且豎直安裝，進水連接槽6固接于不銹鋼 支架12頂端，纖維轉盤總成包括中心轉筒2、排渣槽7、若干個反沖洗水支管組11及若 干個纖維轉盤3，若干個反沖洗水支管組11安裝于不銹鋼罩殼1內，若干個反沖洗水支 管組11與若干個纖維轉盤3依次相互交替設置，若干個纖維轉盤3豎直且相互并行等間 距同軸固接于中心轉筒2上，纖維轉盤3為不銹鋼纖維轉盤，進水連接槽6與中心轉筒2 連通，進水連接槽6內安裝有超聲波液位計8，渦輪式收油器15的油污輸出端與集泥箱4 連通設置，污油收集箱17的底端設置有凈水輸出端，污油收集箱17的凈水輸出端與進水 連接槽6相連通，中心轉筒2設有污物輸出端及凈水出水端，中心轉筒2的污物輸出端與 集泥箱4相連通，中心轉筒2的凈水出水端與出水箱5相連通，中心轉筒2內同軸安裝有 反沖洗集渣槽，排渣槽7安裝于中心轉筒2內，反沖洗高壓泵9與反沖洗配水器10均安 裝于不銹鋼罩殼1外側壁，反沖洗高壓泵9與反沖洗配水器10連通設置，反沖洗配水器 10與反沖洗水支管組11通過第四連接管18相連通。

　　本實用新型與現有技術相比具有以下有益效果：

　　1、本實用新型的含油污水處理用纖維轉盤過濾器使用不銹鋼過濾盤，不銹鋼過濾盤 具有很強的耐腐蝕性及耐污油性，從而有效延長纖維轉盤3的使用壽命。

　　2、不銹鋼支架12，相對現有技術增大了支撐強度，從而延長了本實用 新型的含油污水處理用纖維轉盤過濾器的使用壽命，并減少了過濾器的維護、更換周期。

　　3、本實用新型含油污水處理用纖維轉盤過濾器的溶氣釋放器14及進水 連接槽6能夠在纖維轉盤總成過濾污水前，先對污水進行有效過濾，從而大大緩解了纖維 轉盤總成的過濾壓力，減少了纖維轉盤總成的污堵情況。

　　4、集泥箱4將渦輪式收油器15及纖維轉盤總成濾出的污物進行統一收 集密封，從而減少對環境的污染，集泥箱4利于環保。

　　5、本實用新型的污油收集箱17、不銹鋼罩殼1、集泥箱4及出水箱5依次由左至右 相鄰設置，本布置方式結構緊湊，占用空間小，節省空間。

　　6、不銹鋼罩殼1將纖維轉盤總成罩住，從而對纖維轉盤總成進行有效保 護，有效延長纖維轉盤總成的使用壽命。

　　7、中心轉筒2內同軸安裝有反沖洗集渣槽，避免了集渣在受到載荷后彎 曲，不需要在集渣槽上另做支撐，從而節省纖維轉盤總成內部空間，節省空間。

　　8、當進水連接槽6的水位到達超聲波液位計8的指定高度時，超聲波液位計8指示 反沖洗高壓泵9及反沖洗配水器10動作，反沖洗水支管組11對纖維轉盤總成進行反沖洗， 實現對纖維轉盤總成清理的自動化控制，從而節省人力，降低維護成本。

　　使用本實用新型的含油污水處理用纖維轉盤過濾器后，纖維轉盤總成的使用壽命相對 延長30%。
