申請日2015.06.15

　　公開(公告)日2015.10.07

　　IPC分類號C02F1/463

　　摘要

　　本發明公開了一種基于分子分離技術的廢水凈化處理裝置，包括依次連接的水泵、預處理機構、電解池和電源機構，所述電解池包括陽極管和陰極管，所述陰極管安裝于陽極管的管腔內，所述陰極管與陽極管形成電解腔;所述陽極管和陰極管均與電源機構連接;所述電解腔的上端連接有封蓋，所述封蓋設有出水口和雜質分離出口。本發明還提供了一種基于分子分離技術的廢水凈化處理裝置的處理方法。本發明利用電能轉成化學能，從而清潔廢水中的污染，其處理效果好，避免產生二次污染;同時，本發明處理時消耗的能量少，降低了廢水處理成本。

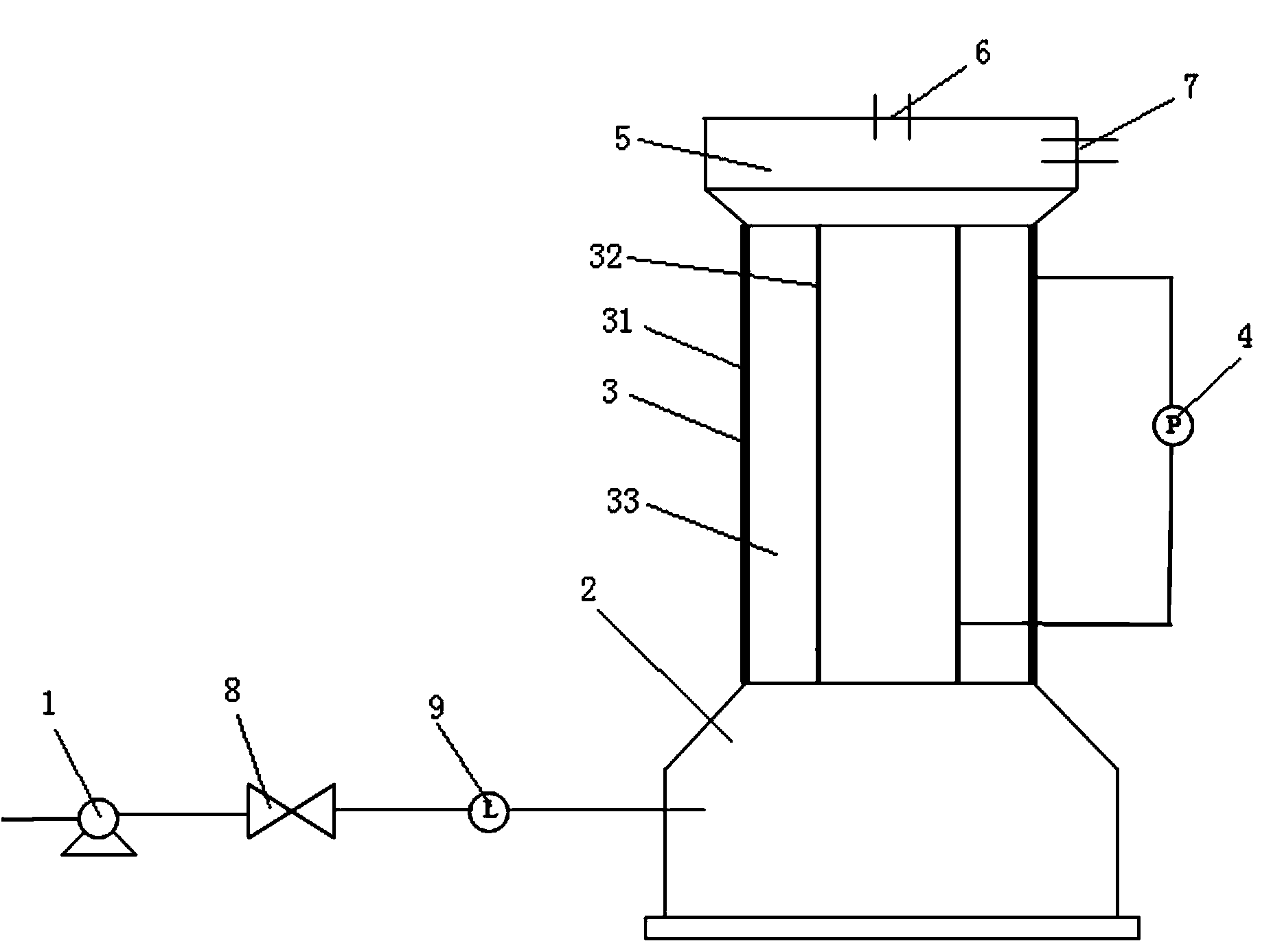

　　摘要附圖



　　權利要求書

　　1.一種基于分子分離技術的廢水凈化處理裝置，其特征在于：包括依次 連接的水泵、預處理機構、電解池和電源機構，所述電解池包括陽極管和陰 極管，所述陰極管安裝于陽極管的管腔內，所述陰極管與陽極管形成電解腔; 所述陽極管和陰極管均與電源機構連接;所述電解腔的上端連接有封蓋，所 述封蓋設有出水口和雜質分離出口。

　　2.根據權利要求1所述的基于分子分離技術的廢水凈化處理裝置，其特 征在于：所述預處理機構包括依次連接的溫度控制器、PH過程自動控制器、 網絡流量控制器和離子濃度控制器，所述溫度控制器與水泵連接，所述離子 濃度控制器與電解腔連接。

　　3.根據權利要求2所述的基于分子分離技術的廢水凈化處理裝置，其特 征在于：所述水泵通過管道與溫度控制器連接，所述管道設有閥門和流量計， 且所述閥門和流量計自廢水流動的方向依次分布。

　　4.根據權利要求2所述的基于分子分離技術的廢水凈化處理裝置，其特 征在于：所述預處理機構還包括LCD顯示屏，所述溫度控制器、PH過程自 動控制器、網絡流量控制器和離子濃度控制器均與LCD顯示屏連接。

　　5.根據權利要求1所述的基于分子分離技術的廢水凈化處理裝置，其特 征在于：所述陰極管與陽極管同軸設置。

　　6.根據權利要求1所述的基于分子分離技術的廢水凈化處理裝置，其特 征在于：所述電源機構包括依次連接的變壓器、整流二極管、濾波電容和集 成穩壓器，所述變壓器與陰極管連接，所述集成穩壓器與陽極管連接。

　　7.根據權利要求1所述的基于分子分離技術的廢水凈化處理裝置，其特 征在于：所述陽極管采用鐵制成，所述陰極管采用銀或鉑制成。

　　8.一種基于2～4中任一項所述的基于分子分離技術的廢水凈化處理裝置 的處理方法，其特征在于，包括以下步驟：

　　1)廢水通過水泵抽取后，依次通過溫度控制器、PH過程自動控制器、 網絡流量控制器和離子濃度控制器，從而對廢水的溫度、酸堿度、流速、金 屬離子的濃度進行調整，從而對廢水進行預處理;

　　2)被預處理的廢水進入電解腔中，此廢水通過陰極管和陽極管進行氧化 還原反應，產生氫氧化鐵，而氫氧化鐵形成三維的分子網絡結構，這分子網 絡結構對廢水中的雜質進行截留圍困，形成絮狀物，最后絮狀物自雜質分離 出口流出，而潔凈的水從出水口流出，實現廢水的凈化處理。

　　說明書

　　一種基于分子分離技術的廢水凈化處理裝置及處理方法

　　技術領域

　　本發明涉及廢水處理設備，具體涉及一種基于分子分離技術的廢水凈化 處理裝置及處理方法。

　　背景技術

　　2015年是新《環境保護法》的實施年，也是環境公益訴訟的破冰之年。 同時國務院又發布了《水污染防治行動計劃》(簡稱“水十條”)，“水十條” 是最新的治污利器，直指水污染防治領域的重大現實問題，全面嘗試新的治 水理念，將“最嚴格的水資源管理”的實施機制落到實處。

　　傳統的一些廢水處理手段，例如：物化處理﹑生化處理﹑高級氧化等都 存在一些弊端，如成本較高，去除效率不高，對有毒和難降解的有機物通常 不能徹底降解，甚至還有二次污染產生等問題，因此，尋找新的高效環保節 能的廢水深度處理方法迫在眉睫。

　　發明內容

　　本發明的目的是為了克服以上現有技術存在的不足，提供了一種結構簡 單、合理，凈化效果好，避免產生二次污染的基于分子分離技術的廢水凈化 處理裝置。同時，本發明還提供了一種采用上述基于分子分離技術的廢水凈 化處理裝置的處理方法。

　　本發明的目的通過以下的技術方案實現：本基于分子分離技術的廢水凈 化處理裝置，包括依次連接的水泵、預處理機構、電解池和電源機構，所述 電解池包括陽極管和陰極管，所述陰極管安裝于陽極管的管腔內，所述陰極 管與陽極管形成電解腔;所述陽極管和陰極管均與電源機構連接;所述電解 腔的上端連接有封蓋，所述封蓋設有出水口和雜質分離出口。

　　優選的，所述預處理機構包括依次連接的溫度控制器、PH過程自動控制 器、網絡流量控制器和離子濃度控制器，所述溫度控制器與水泵連接，所述 離子濃度控制器與電解腔連接。

　　優選的，所述水泵通過管道與溫度控制器連接，所述管道設有閥門和流 量計，且所述閥門和流量計自廢水流動的方向依次分布。

　　優選的，所述預處理機構還包括LCD顯示屏，所述溫度控制器、PH過 程自動控制器、網絡流量控制器和離子濃度控制器均與LCD顯示屏連接。

　　優選的，所述陰極管與陽極管同軸設置。

　　優選的，所述電源機構包括依次連接的變壓器、整流二極管、濾波電容 和集成穩壓器，所述變壓器與陰極管連接，所述集成穩壓器與陽極管連接。

　　優選的，所述陽極管采用鐵制成，所述陰極管采用銀或鉑制成。

　　一種采用上述的基于分子分離技術的廢水凈化處理裝置的處理方法，包 括以下步驟：

　　1)廢水通過水泵抽取后，依次通過溫度控制器、PH過程自動控制器、 網絡流量控制器和離子濃度控制器，從而對廢水的溫度、酸堿度、流速、金 屬離子的濃度進行調整，從而對廢水進行預處理;

　　2)被預處理的廢水進入電解腔中，此廢水通過陰極管和陽極管進行氧化 還原反應，產生氫氧化鐵，而氫氧化鐵形成三維的分子網絡結構，這分子網 絡結構對廢水中的雜質進行截留圍困，形成絮狀物，最后絮狀物自雜質分離 出口流出，而潔凈的水從出水口流出，實現廢水的凈化處理。

　　本發明相對于現有技術具有如下的優點：

　　1、本發明的基于分子分離技術的廢水凈化處理裝置主要由水泵、預處理 機構、電解池和電源機構構成，其利用電能轉成化學能，從而清潔廢水中的 污染，其處理效果好，避免產生二次污染。

　　2、本發明的基于分子分離技術的廢水凈化處理裝置利用電能處理廢水中 的污染物，其處理時消耗的能量少，降低了廢水處理成本。

　　3、本發明能清除電子行業排放出來的含有汞﹑鉻等重金屬污染較嚴重的 廢水，同時也可以清除廢水中的氮，磷，生物需氧量，細菌，病毒，激素和 藥物等物質，能處理的污染物種類多，故本發明適用范圍廣，可以對石油﹑ 電廠﹑紙漿和紙﹑市政﹑農業等很多領域的廢水進行分離處理。
