申請日2015.08.24
公開(公告)日2016.03.02
IPC分類號C02F11/12
摘要
本實用新型涉及一種污泥烘干機進料斗，包括一料斗，其中料斗上部為方形帶開口的結構;料斗下部設有斗門和前板，斗門為一矩形鋼板，鋼板上邊緣與料斗上部下邊緣活動性連接，斗門繞鋼板上邊緣旋轉鋼板，可開啟和關閉料斗;料斗側板設有掛鉤，斗門側面設有與掛鉤相配合的圓柱。本實用新型這種污泥烘干機進料斗設備體積小，可以適用于小型污泥烘干機，適合單獨每家電鍍廠家使用;此裝置結構較簡單，經濟實用性強;本裝置能減少操作人員的勞動強度，提高勞動效力。
權利要求書
1.一種污泥烘干機進料斗，包括一料斗，其特征在于，所述料斗上部為方形帶開口的結構;料斗下部設有斗門和前板，斗門為一矩形鋼板，鋼板上邊緣與料斗上部下邊緣活動性連接，斗門繞鋼板上邊緣旋轉鋼板，可開啟和關閉料斗;料斗側板設有掛鉤，斗門側面設有與掛鉤相配合的圓柱。
2.根據權利要求1所述的一種污泥烘干機進料斗，其特征在于，所述掛鉤通過氣缸驅動，氣缸沖擊掛鉤尾部，使掛鉤脫離圓柱，在原料重力的作用下，斗門打開。
3.根據權利要求1所述的一種污泥烘干機進料斗，其特征在于，所述前板為矩形鋼板，向著斗門方向傾斜焊接在料斗下部。
4.根據權利要求1所述的一種污泥烘干機進料斗，其特征在于，所述斗門打開時，與前板的夾角為20~40度。
5.根據權利要求4所述的一種污泥烘干機進料斗，其特征在于，所述斗門打開時，與前板的夾角為30度。
6.根據權利要求1所述的一種污泥烘干機進料斗，其特征在于，所述料斗兩側側板上設有吊裝孔。
7.根據權利要求2所述的一種污泥烘干機進料斗，其特征在于，所述氣缸通過電性連接有控制按鈕。
說明書
污泥烘干機進料斗
技術領域
本實用新型涉及一種進料斗，特別是一種污泥烘干機的進料斗。
背景技術
電鍍污泥是處理電鍍污水后的沉淀物，其中含量大量的鎳、鉻、鐵、銅、鋁、鋅、鎂等重金屬有害物質，如果隨意丟棄會對環境造成不可逆轉的破壞，從而嚴重影響人類的健康，因此電鍍污泥需要進行二次處理。通常電鍍污泥含有大量的水分，因此重量和體積較大。目前市面上使用的都是比較大型的外圓筒滾動烘干的技術，此種設備產量高，但投入大，占地面積大，運行成本高，不適合單獨每家電鍍廠家使用，它主要適用于大型的污泥處理廠。對于這種大型的污泥處理廠的進料一般采用結構復雜的大型進料斗，這種進料斗，不適合小型污泥烘干機的空間，因此不適合單獨每家電鍍廠家使用。如果不使用自動進料斗，則需花費大量的勞動力。
實用新型內容

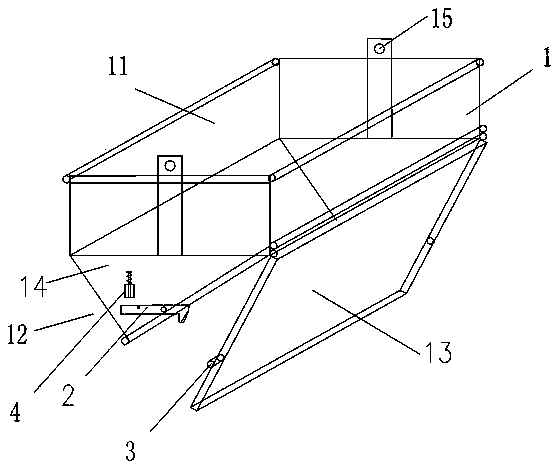

本實用新型的目的在于提供一種設備體積小，經濟實用，能實現自動進料的進料斗。這種污泥烘干機進料斗，包括一料斗，其中料斗上部為方形帶開口的結構;料斗下部設有斗門和前板，斗門為一矩形鋼板，鋼板上邊緣與料斗上部下邊緣活動性連接，斗門繞鋼板上邊緣旋轉鋼板，可開啟和關閉料斗;料斗側板設有掛鉤，斗門側面設有與掛鉤相配合的圓柱。
進一步地，掛鉤通過氣缸驅動，氣缸沖擊掛鉤尾部，使掛鉤脫離圓柱，在原料重力的作用下，斗門打開。
進一步地，前板為矩形鋼板，向著斗門方向傾斜焊接在料斗下部。
進一步地，斗門打開時，與前板的夾角為20~40度。
進一步地，斗門打開時，與前板的夾角為30度。經多次實驗證實，此夾角為最優角度。
進一步地，料斗兩側側板上設有吊裝孔，吊裝孔用于行車吊裝進料斗。
進一步地，氣缸通過電性連接有控制按鈕。實際操作時，操作人員只需按下按鈕就可以啟動氣缸，氣缸沖擊掛鉤，掛鉤脫鉤，斗門打開，物料自動落出。
本實用新型這種污泥烘干機進料斗設備體積小，可以適用于小型污泥烘干機，適合單獨每家電鍍廠家使用;此裝置結構較簡單，經濟實用性強;本裝置能減少操作人員的勞動強度，提高勞動效力。
