申請日2015.08.24

　　公開(公告)日2016.01.20

　　IPC分類號E03C1/01; E03C1/14; E03C1/182

　　摘要

　　本實用新型提供了一種衛生間生活廢水的分類再利用節水系統，主要包括洗手盆、馬桶儲水箱、馬桶、拖把池儲水箱和拖把池，馬桶儲水箱兩側通過管道分別與洗手盆和馬桶相連，拖把池儲水箱兩側通過管道分別與洗手盆和拖把池相連，洗手盆根據不同需求，分為洗手盆A類、洗手盆B類和洗手盆C類。其特點是根據生活廢水分類儲存、輸送，實現水資源的再利用。本實用新型通過馬桶儲水箱和拖把池儲水箱防止經洗手盆流出的過量水溢出;通過洗手盆A類實現方便廢水分類暫存及輸送;通過洗手盆B類實現非旋轉水龍頭在該節水系統中的使用;通過洗手盆C類實現節省空間及智能技術在該節水系統中的結合使用。

　　權利要求書

　　1.一種衛生間生活廢水的分類再利用節水系統，主要包括洗手盆、馬桶儲水箱、馬桶、拖把池儲水箱和拖把池，馬桶儲水箱兩側通過管道分別與洗手盆和馬桶相連，拖把池儲水箱兩側通過管道分別與洗手盆和拖把池相連，洗手盆根據不同需求，分為洗手盆A類、洗手盆B類和洗手盆C類;其特征在于：所述洗手盆A類為分洗手盆A區、洗手盆B區和洗手盆C區，各區內分別安裝有手動排水開關且各區間用擋板隔離，洗手盆上端安裝有水龍頭，并可根據分區的洗手盆調整到相應的水龍頭A區位置、水龍頭B區位置和水龍頭C區位置;所述洗手盆A區用于暫存如簡單沖洗手后的干凈廢水，其下端接有拖把池儲水箱管道且與拖把池儲水箱相連;所述洗手盆B區用于暫時儲存污水，其下端接有污水管道且直接與下水道相連;所述洗手盆C區用于暫存如含肥皂的較干凈廢水，其下端接有馬桶儲水箱管道且與馬桶儲水箱相連。

　　2.如權利要求1所述的一種衛生間生活廢水的分類再利用節水系統，其特征在于：所述洗手盆B類為盆內是平底且不分區，但有三個排水開關，各排水開關分別連接馬桶儲水箱管道、污水管道和拖把池儲水箱管道。

　　3.如權利要求1所述的一種衛生間生活廢水的分類再利用節水系統，其特征在于：所述洗手盆C類為盆內不分區且只有一個排水開關，排水開關下接一公用管段，公用管段下分三頭并分別連接馬桶儲水箱管道、污水管道和拖把池儲水箱管道，在各接頭處安裝有擋板驅動，擋板驅動上分別裝有馬桶儲水箱管道擋板、污水管道擋板和拖把池儲水箱管道擋板。

　　4.如權利要求3所述的一種衛生間生活廢水的分類再利用節水系統，其特征在于：所述洗手盆C類中擋板驅動的開關采用洗手盆臺面上的廢水類型選擇開關控制或采用公用管段中的水質檢測傳感器來控制。

　　說明書

　　一種衛生間生活廢水的分類再利用節水系統

　　技術領域

　　本實用新型涉及一種衛生間生活廢水的分類再利用節水系統，尤其涉及一種通過馬桶儲水箱和拖把池儲水箱防止經洗手盆流出的過量水溢出;通過洗手盆A類實現方便廢水分類暫存及輸送;通過洗手盆B類實現非旋轉水龍頭在該節水系統中的使用;通過洗手盆C類實現節省空間及智能技術在該節水系統中的結合使用，屬于家庭節水的技術研發領域。

　　背景技術

　　據相關數據調查顯示，目前城市衛生間用水量占家庭用水的60%到70%左右，而馬桶的用水量高達30%以上，此外，拖把池的用水量也較高，為節約用水，人們往往將重點放在產品的節水設計上，這雖在一定程度上實現了節水，但仍有大量自來水白白浪費。

　　因此，為響應國家的"加強節約和保護，實現水資源的可持續利用"的號召，應從整個衛生間的用水系統進行綜合考慮，設計出一種水資源可持續利用率高的一種家庭衛生間節水系統。

　　發明內容

　　本實用新型針對現有家庭衛生間生活廢水嚴重的問題，提供了一種可有效解決上述問題的一種衛生間生活廢水的分類再利用節水系統。

　　本實用新型的一種衛生間生活廢水的分類再利用節水系統采用以下技術方案：

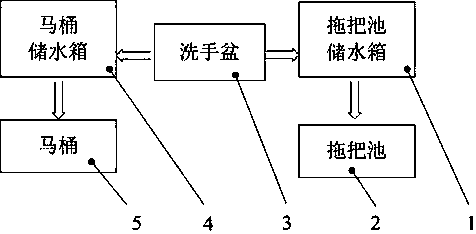

　　一種衛生間生活廢水的分類再利用節水系統，主要包括洗手盆、馬桶儲水箱、馬桶、拖把池儲水箱和拖把池，馬桶儲水箱兩側通過管道分別與洗手盆和馬桶相連，拖把池儲水箱兩側通過管道分別與洗手盆和拖把池相連，洗手盆根據不同需求，分為洗手盆A類、洗手盆B類和洗手盆C類;所述洗手盆A類為分洗手盆A區、洗手盆B區和洗手盆C區，各區內分別安裝有手動排水開關且各區間用擋板隔離，洗手盆上端安裝有水龍頭，并可根據分區的洗手盆調整到相應的水龍頭A區位置、水龍頭B區位置和水龍頭C區位置;所述洗手盆A區用于暫存如簡單沖洗手后的干凈廢水，其下端接有拖把池儲水箱管道且與拖把池儲水箱相連;所述洗手盆B區用于暫時儲存污水，其下端接有污水管道且直接與下水道相連;所述洗手盆C區用于暫存如含肥皂的較干凈廢水，其下端接有馬桶儲水箱管道且與馬桶儲水箱相連。

　　所述洗手盆B類為盆內是平底且不分區，但有三個排水開關，各排水開關分別連接馬桶儲水箱管道、污水管道和拖把池儲水箱管道。

　　所述洗手盆C類為盆內不分區且只有一個排水開關，排水開關下接一公用管段，公用管段下分三頭并分別連接馬桶儲水箱管道、污水管道和拖把池儲水箱管道，在各接頭處安裝有擋板驅動，擋板驅動上分別裝有馬桶儲水箱管道擋板、污水管道擋板和拖把池儲水箱管道擋板。

　　所述洗手盆C類中擋板驅動的開關采用洗手盆臺面上的廢水類型選擇開關控制或采用公用管段中的水質檢測傳感器來控制。

　　本實用新型在洗手盆兩側設置馬桶儲水箱和拖把池儲水箱用于洗手盆廢水的暫時儲存，防止過量水溢出拖把池和馬桶水箱造成浪費。

　　本實用新型在洗手盆A類中設置三個分區并采用擋板隔離，通過這種結構設計既可根據廢水水質實現分類暫存，又可防止其互混。即當正常使用時，如只是簡單的洗手，只需將水龍頭旋轉到水龍頭A區位置，則洗手后干凈的廢水在洗手盆A區經拖把池儲水箱管道進入拖把池儲水箱，因水質干凈可用于室內的拖地或其他用途;而要打肥皂洗手時，只需將水龍頭旋轉到水龍頭C區位置，則干凈的廢水在洗手盆C區經馬桶儲水箱管道進入馬桶儲水箱，因肥皂水無雜質不會引起馬桶堵塞，因此可用于沖馬桶;而要清洗臟物時，只需將水龍頭旋轉到水龍頭B區位置，則污水在洗手盆B區經污水管道直接排到下水道。

　　本實用新型在洗手盆B類中采用平底、三個排水開關，這種設計適用于非旋轉水龍頭，即使用時，只需根據不同的用水需求，將洗手盆底的相應排水開關打開即可。

　　本實用新型在洗手盆C類中采用一個排水開關、公用管段下分三頭的結構，實現洗手盆空間的節省，適合衛生間較小的家庭;此外，在公用管段下分三頭處分別設置擋板驅動和擋板，實現生活廢水的輸送控制，該方案可配合現代的智能技術，如在洗手盆臺面上設置廢水類型選擇開關來控制擋板驅動，或采用公用管段中的水質檢測傳感器自動選擇、控制擋板驅動。

　　本實用新型的有益效果是：通過馬桶儲水箱和拖把池儲水箱防止經洗手盆流出的過量水溢出;通過洗手盆A類實現方便廢水分類暫存及輸送;通過洗手盆B類實現非旋轉水龍頭在該節水系統中的使用;通過洗手盆C類實現節省空間及智能技術在該節水系統中的結合使用。
