申請日2015.06.16

　　公開(公告)日2015.10.21

　　IPC分類號G05B19/418

　　摘要

　　本實用新型提供了一種污泥處理控制裝置，包括依次設置的進料裝置、粉碎機、成型干燥機、蒸發干燥器、等離子熱解爐及殘?jiān)�收集�?所述殘?jiān)�收集槽與鼓風機相連，殘?jiān)�收集槽的高溫氣體經管道依次被送至蒸發干燥器及成型干燥機，最后通過引風機送至尾氣處理裝置內進行處理;所述成型干燥機及蒸發干燥器上分別設置有溫度傳感器，溫度傳感器通過變送器與相應的調節器相連，調節器通過變頻器與進料裝置上的電機相連接。本實用新型在滿足工藝要求的基礎上，改進了控制裝置，大大改善了工藝參數的符合性，明顯改善了整個系統的動態特性，使控制系統具有更強的抗干擾能力�？傊�本實用新型改善了系統性能，提高了污泥處理廢棄物控制標準，實現了達標排放。

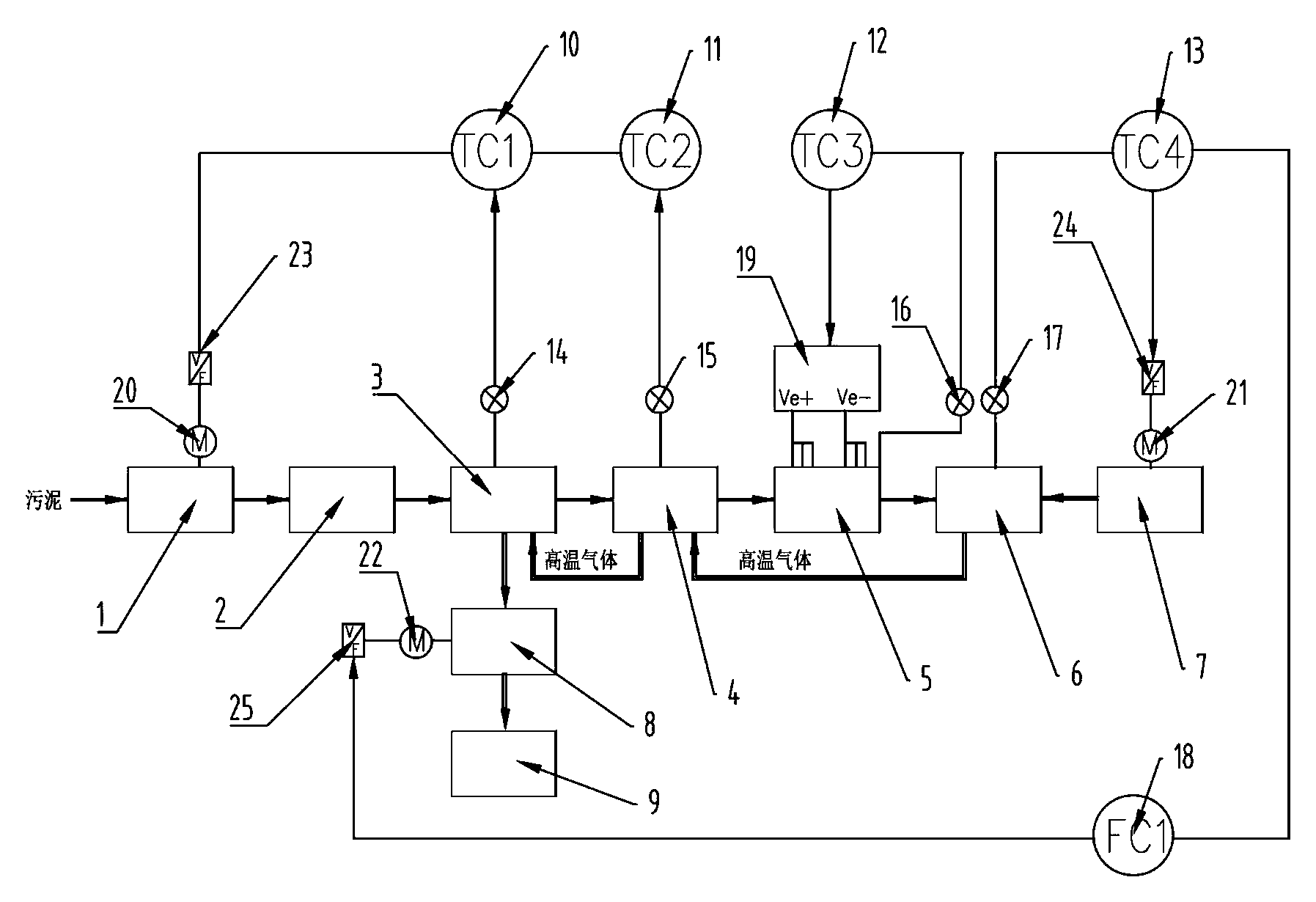

　　摘要附圖



　　權利要求書

　　1.一種污泥處理控制裝置，其特征在于：包括自左向右依次設 置的進料裝置、粉碎機、成型干燥機、蒸發干燥器、等離子熱解爐及 殘?jiān)�收集�?所述殘?jiān)�收集槽與鼓風機相連，殘?jiān)�收集槽的高溫氣體 經管道依次被送至蒸發干燥器及成型干燥機，最后通過引風機送至尾 氣處理裝置內進行處理;所述成型干燥機及蒸發干燥器上分別設置有 第一溫度傳感器和第二溫度傳感器，第一溫度傳感器和第二溫度傳感 器分別通過變送器與第一調節器和第二調節器相連，第二調節器的輸 出接口與第一調節器的輸入接口相連，第一調節器通過第一變頻器與 進料裝置上的第一電機相連接。

　　2.根據權利要求1所述的一種污泥處理控制裝置，其特征在于： 所述等離子熱解爐上設置有第三溫度傳感器，所述第三溫度傳感器通 過變送器與第三調節器相連，第三調節器與等離子熱解爐的控制電源 相連。

　　3.根據權利要求1或2所述的一種污泥處理控制裝置，其特征 在于：所述殘?jiān)�收集槽上設置有第四溫度傳感器，第四溫度傳感器通 過變送器與第四調節器相連，第四調節器的一個支路通過第五調節器 及第二變頻器與引風機上的第二電機相連，另一個支路通過第三變頻 器與鼓風機上的第三電機相連。

　　說明書

　　一種污泥處理控制裝置

　　技術領域

　　本實用新型涉及污泥處理技術領域，特別是一種污泥處理控制裝 置。

　　背景技術

　　隨著工業和城市的發展，我國城市和工礦企業污泥的產量急劇增 加。城市和工礦企業污泥中含有種類廣泛的污染物，對環境造成極大 的危害。世界各國對污泥的處置由來已久，其傳統處置方法主要有衛 生填埋、污泥焚燒、土地利用、海洋傾倒等，國外對污泥的處置側重 于污泥焚燒和土地利用，衛生填埋和海洋傾倒已經開始逐漸退出歷史 舞臺。

　　隨著城市和工礦企業污水處理量的不斷增加，污泥處理成了棘手 問題，特別是現有技術對于不少城市和工礦企業污水污泥處置未達到 減量化、穩定化、無害化、資源化的要求，且存在二次污染問題。

　　隨著國家對環保產業的重視以及新環保法的嚴格要求，一系列優 化的工藝處理方案不斷被采用。但是現今單一的污泥處理工藝很難達 到穩定、達標的處理效果，主要因?yàn)楣に噮��?shù)波動大、工藝配套不完 善，使最終的指標控制不理想。我公司在多年實踐總結的基礎上優化 了工藝，在滿足工藝要求的基礎上，改進了控制裝置，因此改善了系 統性能，提高污泥處理廢棄物控制標準，實現達標排放。

　　實用新型內容

　　為了克服現有技術的不足,本實用新型提供了一種污泥處理控 制裝置，解決了現有污泥處理系統不易達標排放的問題。

　　本實用新型解決其技術問題所采用的技術方案是：一種污泥處理 控制裝置，包括自左向右依次設置的進料裝置、粉碎機、成型干燥機、 蒸發干燥器、等離子熱解爐及殘?jiān)�收集�?所述殘?jiān)�收集槽與鼓風機 相連，殘?jiān)�收集槽的高溫氣體經管道依次被送至蒸發干燥器及成型干 燥機，最后通過引風機送至尾氣處理裝置內進行處理;所述成型干燥 機及蒸發干燥器上分別設置有第一溫度傳感器和第二溫度傳感器，第 一溫度傳感器和第二溫度傳感器分別通過變送器與第一調節器和第 二調節器相連，第二調節器的輸出接口與第一調節器的輸入接口相 連，第一調節器通過第一變頻器與進料裝置上的第一電機相連接。

　　進一步的，所述等離子熱解爐上設置有第三溫度傳感器，所述第 三溫度傳感器通過變送器與第三調節器相連，第三調節器與等離子熱 解爐的控制電源相連。

　　進一步的，所述殘?jiān)�收集槽上設置有第四溫度傳感器，第四溫度 傳感器通過變送器與第四調節器相連，第四調節器的一個支路通過第 五調節器及第二變頻器與引風機上的第二電機相連，另一個支路通過 第三變頻器與鼓風機上的第三電機相連。

　　本實用新型的積極效果：為了保證污泥處理工藝的正常工作，本 工藝配置了調節器、變頻器、各種傳感器等組成的控制系統，控制儀 表各回路完成了進料量的工藝控制、關鍵參數調整、進料速度的控制， 使各工藝段的溫度以及尾氣回收與進料量匹配，保證了污泥處理效果 和尾氣排放標準要求，實現了全部參數的精確自動控制。
