煤氣站含酚污水處理設備

發布時間:2018-4-12 20:57:22  中國污水處理工程網

  申請日2015.06.16

  公開(公告)日2015.10.14

  IPC分類號C02F1/16; C02F101/34; C10J3/72

  摘要

  一種煤氣站的含酚污水處理設備,包括煤氣站以及與煤氣站連通的蒸發器,煤氣站包括煤氣發生爐、用于收集煤氣發生爐產生的含酚污水的酚水池、以及用于給煤氣發生爐提供反應用水的軟化水池;蒸發器包括殼體以及設置于殼體內的換熱管,殼體上設置有與煤氣發生爐的蒸汽輸出口連通的蒸汽入口、與軟化水池連通的蒸汽冷凝水出口以及與煤氣發生爐的空氣混合器連通的酚蒸汽出口;換熱管的進水端與酚水池連通,換熱管的出水端與酚蒸汽出口連通。本實用新型的煤氣站的含酚污水處理設備,充分利用煤氣站的自身資源,節約環保,成本低,且操作方便,處理效率高。

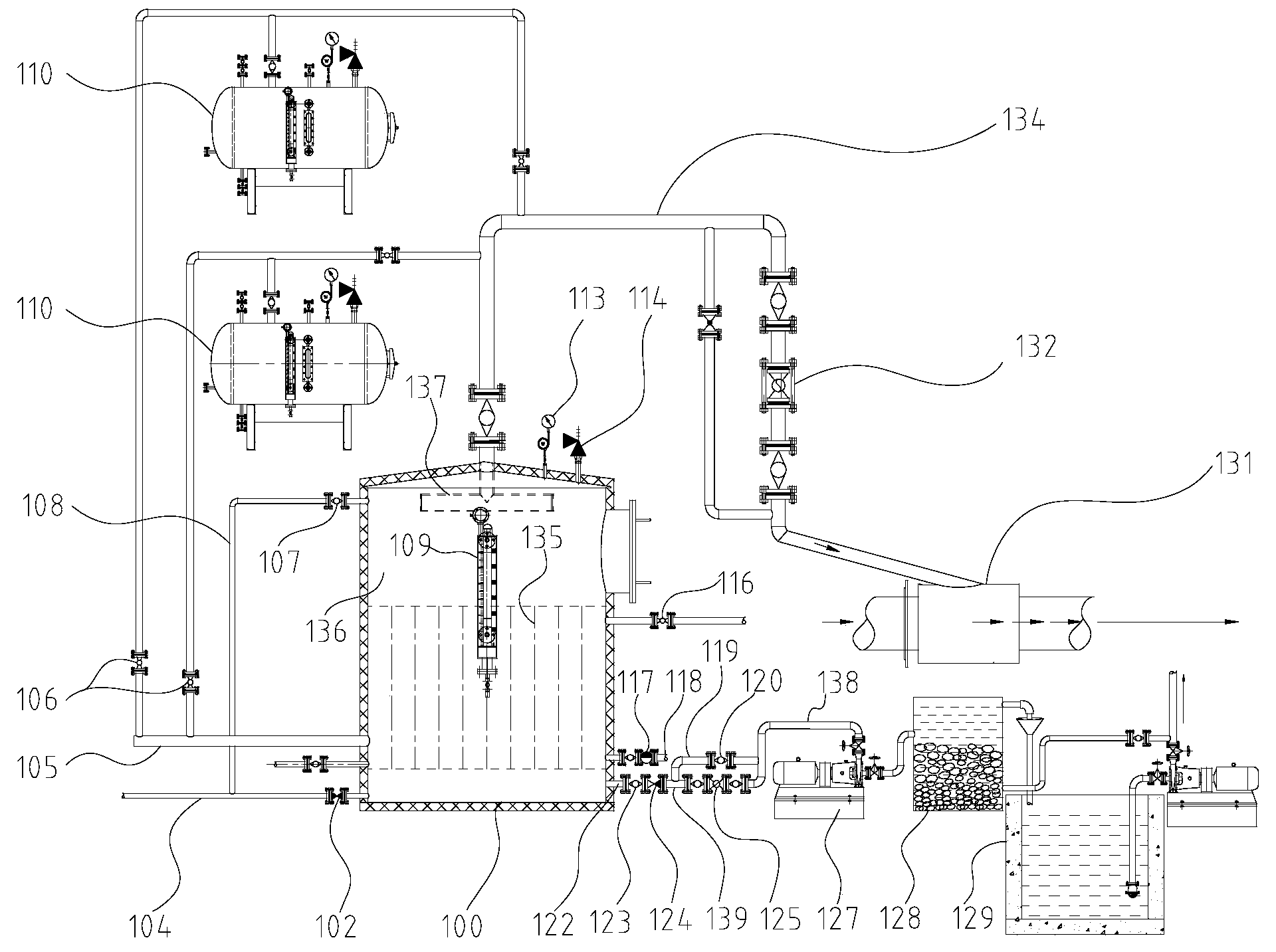

  摘要附圖



  權利要求書

  1.一種煤氣站的含酚污水處理設備,包括煤氣站以及與煤氣站 連通的蒸發器,其特征在于,煤氣站包括煤氣發生爐、用于收集煤氣 發生爐產生的含酚污水的酚水池、以及用于給煤氣發生爐提供反應用 水的軟化水池;蒸發器包括殼體以及設置于殼體內的換熱管,殼體上 設置有與煤氣發生爐的蒸汽輸出口連通的蒸汽入口、與軟化水池連通 的蒸汽冷凝水出口以及與煤氣發生爐的空氣混合器連通的酚蒸汽出 口;換熱管的進水端與酚水池連通,換熱管的出水端與酚蒸汽出口連 通。

  2.如權利要求1所述的煤氣站的含酚污水處理設備,其特征在 于,換熱管的進水端與酚水池通過一第一管道連接,該第一管道上設 置有止回閥。

  3.如權利要求2所述的煤氣站的含酚污水處理設備,其特征在 于,止回閥與酚水池之間設置有控制組件,該控制組件包括第二管道、 設置于第二管道上的第一手動閥門、與第二管道并列設置的第三管道 以及設置于第三管道上的第一自動閥門,第二管道以及第三管道均與 第一管道連通。

  4.如權利要求2所述的煤氣站的含酚污水處理設備,其特征在 于,第一管道與酚水池之間設置有一過濾器。

  5.如權利要求1所述的煤氣站的含酚污水處理設備,其特征在 于,酚蒸汽出口與煤氣發生爐的空氣混合器通過一第四管道連接,第 四管道上設置有第二自動閥門。

  6.如權利要求1所述的煤氣站的含酚污水處理設備,其特征在 于,殼體上設置有第一放散管以及第二放散裝置,第一放散管上設置 有第二手動閥門,第二放散裝置由安全閥以及用于讀取殼體內壓力的 壓力表構成。

  7.如權利要求1所述的煤氣站的含酚污水處理設備,其特征在 于,殼體內設置有用于測量換熱管內水位的液位計。

  8.如權利要求1所述的煤氣站的含酚污水處理設備,其特征在 于,換熱管的出水端通過一汽水分離器與酚蒸汽出口連通。

  9.如權利要求1所述的煤氣站的含酚污水處理設備,其特征在 于,蒸發器的底部側面上設有與酚水池連通的排污管,該排污管上設 置有排污閥。

  10.如權利要求1所述的煤氣站的含酚污水處理設備,其特征在 于,殼體的外壁設置有保溫棉。

  說明書

  一種煤氣站的含酚污水處理設備

  技術領域

  本實用新型屬于煤氣化工業技術領域,具體涉及一種煤氣站的含 酚污水處理設備。

  背景技術

  眾所周知,冷煤氣工藝會產生一種含酚廢水俗稱酚水,酚水是一 種有害廢水,滲入地下會對植物及地下水造成嚴重污染。且因酚水的 主要成分為碳?xì)浠衔,?00℃就會分解成水蒸氣和二氧化碳,故 處理酚水的最好辦法為焚燒法。但是建一座焚燒爐的建設費用以及運 行費用都很大,許多廠家都無力支付。

  近年來,生產廠家一直在想各種辦法在不消耗額外能源的情況下 在煤氣站內部處理掉酚水。由于煤炭氣化過程中煤氣爐爐內的溫度可 達到1200℃,下段煤氣的余熱亦能達到400-500℃。因此有部分生產 廠家會選擇利用下段煤氣的預熱加熱酚水,然后在一個叫飽和塔的設 備內噴淋,再把空氣鼓入飽和塔與水蒸氣一起送入煤氣爐;另外,與 之類似的方法很多,但都不是很穩定,操作難度大,飽和溫度調節困 難,或者調節滯后,嚴重影響煤氣爐的氣化穩定性。

  實用新型內容

  針對現有技術的不足,本實用新型的一種煤氣站的含酚污水處理 設備,處理效率高,操作方便,且成本較低。

  為實現上述目的,本實用新型采用如下技術方案:

  一種煤氣站的含酚污水處理設備,包括煤氣站以及與煤氣站連通 的蒸發器,煤氣站包括煤氣發生爐、用于收集煤氣發生爐產生的含酚 污水的酚水池、以及用于給煤氣發生爐提供反應用水的軟化水池;蒸 發器包括殼體以及設置于殼體內的換熱管,殼體上設置有與煤氣發生 爐的蒸汽輸出口連通的蒸汽入口、與軟化水池連通的蒸汽冷凝水出口 以及與煤氣發生爐的空氣混合器連通的酚蒸汽出口;換熱管的進水端 與酚水池連通,換熱管的出水端與酚蒸汽出口連通。

  優選的,換熱管的進水端與酚水池通過一第一管道連接,該第一 管道上設置有止回閥。

  優選的,止回閥與酚水池之間設置有控制組件,該控制組件包括 第二管道、設置于第二管道上的第一手動閥門、與第二管道并列設置 的第三管道以及設置于第三管道上的第一自動閥門,第二管道以及第 三管道均與第一管道連通。

  優選的,第一管道與酚水池之間設置有一過濾器。

  優選的,酚蒸汽出口與煤氣發生爐的空氣混合器通過一第四管道 連接,第四管道上設置有第二自動閥門。

  優選的,殼體上設置有第一放散管以及第二放散裝置,第一放散 管上設置有第二手動閥門,第二放散裝置由安全閥以及用于讀取殼體 內壓力的壓力表構成。

  優選的,殼體內設置有用于測量換熱管內水位的液位計。

  優選的,換熱管的出水端通過一汽水分離器與酚蒸汽出口連通。

  優選的,蒸發器的底部側面上設有與酚水池連通的排污管,該排 污管上設置有排污閥。

  優選的,殼體的外壁設置有保溫棉。

  本實用新型的有益效果在于:

  相較于現有技術,本實用新型的煤氣站的含酚污水處理設備,設 有的蒸發器與煤氣站連接,通過將煤氣站內的煤氣發生爐產生的蒸汽 通過氣包收集再通入蒸發器以對換熱管內對酚水進行處理,進而將產 生的含酚蒸汽再通入煤氣發生爐內以進行分解,充分利用煤氣站的自 身資源,節約環保,成本低,且操作方便,處理效率高;另外,在蒸 發器內產生的蒸汽冷凝水可重新進入軟化水池內,被重復利用,使資 源得到充分利用。
