申請日2015.06.16

　　公開(公告)日2015.09.23

　　IPC分類號E03F5/22; E03F7/00

　　摘要

　　本發明涉及一種下水道污水處理裝置，包括并聯支撐臺、抽水泵、二號耳座、定位框、電動推桿、方型限位塊、限位彈簧、管卡、進水管和抽水噴頭，并聯支撐臺包括定平臺、動平臺和三個并聯支鏈，抽水泵通過螺釘安裝在動平臺上;二號耳座安裝在動平臺的下端面中部;定位框的兩端對稱焊接在動平臺的兩側;電動推桿底端與二號耳座之間通過銷軸相連接，電動推桿的頂端固連有方型限位塊;方型限位塊與電動推桿之間套設有限位彈簧;管卡安裝在方型限位塊上;進水管一端與抽水泵的進水口相連接;抽水噴頭安裝在進水管的末端。本發明實現了自動化快速清理下水道污水的功能，具有操作簡便、勞動強度小和工作效率高等優點，同時也保護人操作人員的身體健康。

　　摘要附圖



　　權利要求書

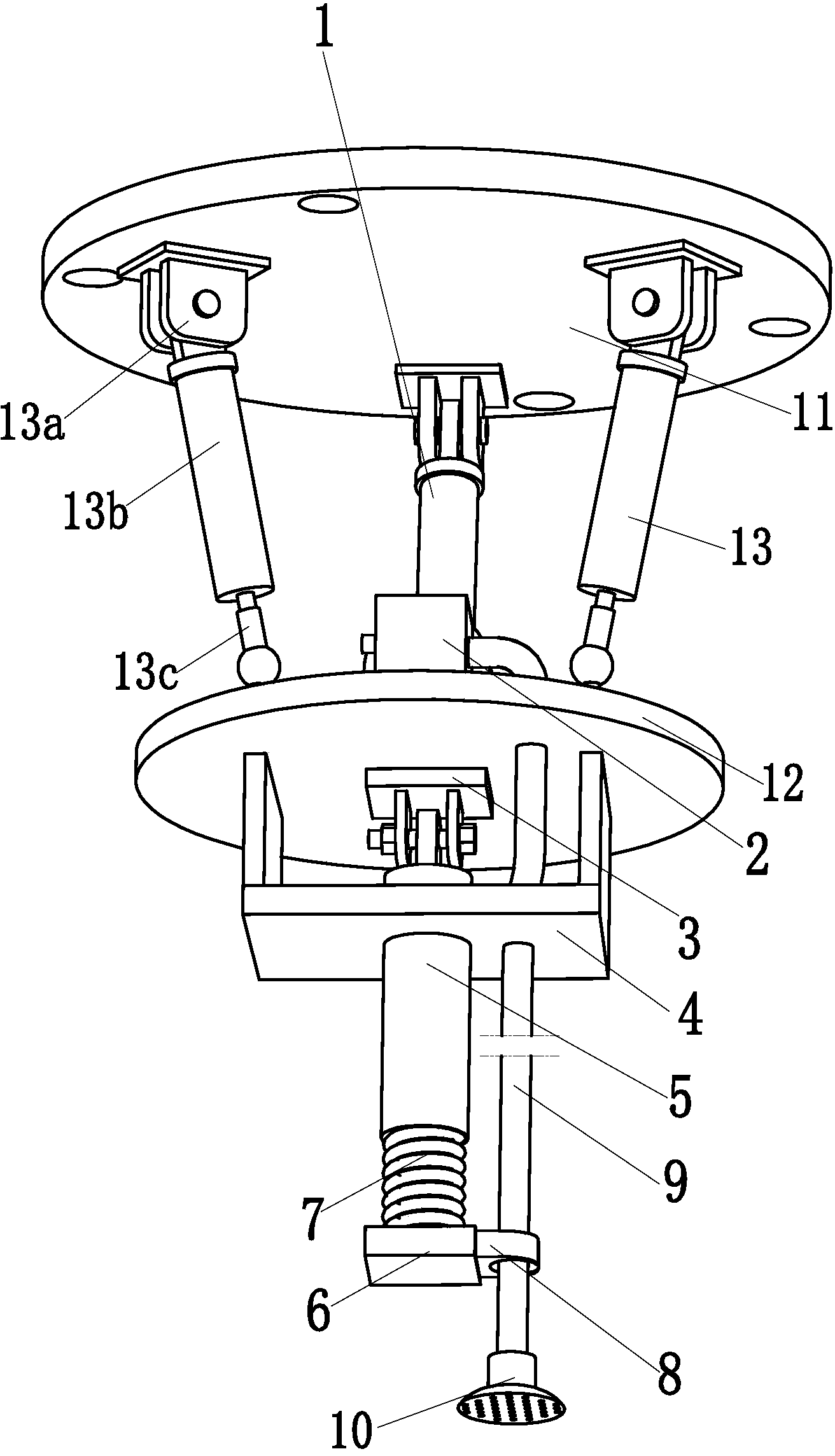

　　1.一種下水道污水處理裝置，其特征在于：包括并聯支撐臺(1)、抽水泵(2)、二號耳 座(3)、定位框(4)、電動推桿(5)、方型限位塊(6)、限位彈簧(7)、管卡(8)、進水管 (9)和抽水噴頭(10)，所述的并聯支撐臺(1)包括定平臺(11)、動平臺(12)和三個并 聯支鏈(13)，定平臺(11)沿定平臺(11)的中心軸線對稱設置四個連接孔，動平臺(12) 與定平臺(11)之間通過三個并聯支鏈(13)相連接，并聯支鏈(13)包括一號耳座(13a)、 氣缸(13b)、球鉸鏈(13c)和內螺紋柱(13d)，一號耳座(13a)安裝在定平臺(11)的下 端面，氣缸(13b)底端與一號耳座(13a)之間通過銷軸相連接，氣缸(13b)的頂端與球鉸 鏈(13c)的上端之間通過螺紋相連接，球鉸鏈(13c)的下端與內螺紋柱(13d)之間通過螺 紋相連接，內螺紋柱(13d)焊接在動平臺(12)的上端面;所述的抽水泵(2)通過螺釘安 裝在動平臺(12)上;所述的二號耳座(3)安裝在動平臺(12)的下端面中部;所述的定位 框(4)中部設置有定位孔，定位框(4)的兩端對稱焊接在動平臺(12)的兩側;所述的電 動推桿(5)底端穿過定位框(4)上的定位孔與二號耳座(3)之間通過銷軸相連接，電動推 桿(5)的頂端固連有方型限位塊(6);所述的方型限位塊(6)與電動推桿(5)之間套設有 限位彈簧(7);所述的管卡(8)安裝在方型限位塊(6)上;所述的進水管(9)一端與抽水 泵(2)的進水口相連接，進水管(9)另一端依次穿過動平臺(12)、定位框(4)安裝在管 卡(8)上;所述的抽水噴頭(10)安裝在進水管(9)的末端。

　　2.根據權利要求1所述的一種下水道污水處理裝置，其特征在于：所述的抽水泵(2)類 型為高壓抽水泵。

　　3.根據權利要求1所述的一種下水道污水處理裝置，其特征在于：所述的抽水噴頭(10) 下端面上均勻設置有細孔。

　　說明書

　　一種下水道污水處理裝置

　　技術領域

　　本發明涉及一種水處理設備，特別涉及一種下水道污水處理裝置。

　　背景技術

　　在現有的公路和各個小區，都會看到一些下水道，下水道根據類型可分為長方形下水道 和圓形下水道，圓形下水道使用的范圍較廣，下水道每經過一段時間都需要人工進行清理一 些殘留的淤泥和雜物，否則下水道就有可能堵塞，如果下水道堵塞，下水道內部的污水就會 溢出來，因此，在清除下水道內的堵塞物之前必須先清除污水，現有的下水道污水處理方式 一般為人工清理方式，由于污水里面有較多的有害細菌，而下水道數目又多，采用人工處理 的方式存在操作復雜、勞動強度大和工作效率低下等缺陷，且嚴重的影響了操作工人的身體 健康，鑒于此，急需一種自動化處理下水道污水的專用裝置。

　　發明內容

　　為了解決上述問題，本發明提供了一種下水道污水處理裝置，解決了現有人工清理下水 道污水存在的難題，實現了自動化快速清理下水道污水的功能，具有操作簡便、勞動強度小 和工作效率高等優點，同時也保護人操作人員的身體健康。

　　為了實現上述目的，本發明采用以下技術方案來實現：一種下水道污水處理裝置，包括 并聯支撐臺、抽水泵、二號耳座、定位框、電動推桿、方型限位塊、限位彈簧、管卡、進水 管和抽水噴頭，所述的并聯支撐臺包括定平臺、動平臺和三個并聯支鏈，定平臺沿定平臺的 中心軸線對稱設置四個連接孔，定平臺上的四個連接孔與現有起重機相連接，動平臺與定平 臺之間通過三個并聯支鏈相連接，并聯支鏈包括一號耳座、氣缸、球鉸鏈和內螺紋柱，一號 耳座安裝在定平臺的下端面，氣缸底端與一號耳座之間通過銷軸相連接，氣缸可以在一號耳 座上轉動，氣缸的頂端與球鉸鏈的上端之間通過螺紋相連接，氣缸同時可以在球鉸鏈上轉動， 且氣缸本身的活塞桿可移動，球鉸鏈的下端與內螺紋柱之間通過螺紋相連接，內螺紋柱焊接 在動平臺的上端面，并聯機構具有穩定性好、動態性能好、精度高、剛度強和承載力大等優 點，在本發明中，并聯支撐臺的類型為3-RPS并聯機構，3-RPS并聯機構在空間內可實現一 平移兩轉動共三個自由度方向的運動，由于下水道內孔空間較小，本發明在工作過程中穩定 性能還會不高，通過并聯支撐臺上三個自由度方向的調節，使得動平臺一直處于平穩的姿勢， 從而提高了本發明清理下水道污水的效率;所述的抽水泵通過螺釘安裝在動平臺上，抽水泵 的出水口與外界水管相連接，抽水泵為本發明提供抽水源動力;所述的二號耳座安裝在動平 臺的下端面中部;所述的定位框中部設置有定位孔，定位框的兩端對稱焊接在動平臺的兩側; 所述的電動推桿底端穿過定位框上的定位孔與二號耳座之間通過銷軸相連接，定位框起到定 位的作用，使得電動推桿的只能在豎直方向上運動，電動推桿的頂端固連有方型限位塊;所 述的方型限位塊與電動推桿之間套設有限位彈簧，限位彈簧起到限位的作用，可以防止電動 推桿過渡往上伸縮折壞進水管的現象;所述的管卡安裝在方型限位塊上;所述的進水管一端 與抽水泵的進水口相連接，進水管另一端依次穿過動平臺、定位框安裝在管卡上，管卡起到 固定進水管的功能;所述的抽水噴頭安裝在進水管的末端。工作時，當現有起重機操作污水 處理裝置進入到下水道內部時，由于下水道內孔空間較小，本發明在工作過程中穩定性能不 高，通過并聯支撐臺上三個自由度方向的調節，使得動平臺一直處于平穩的姿勢，然后電動 推桿開始工作，直至抽水噴頭進入到污水中，電動推桿停止工作，此時，抽水泵開始工作， 抽水泵的抽水力使得污水從抽水噴頭進入，從進水管流入到抽水泵的進水口中，然后從抽水 泵的出水口經過外界水管排出，且隨著污水深度的變低，電動推桿上的活塞桿也要跟隨著往 下運動，保證了抽水噴頭一直浸沒在污水中，直至污水清理完畢，實現了自動化快速清理下 水道污水的功能。

　　作為本發明的一種優選技術方案，所述的抽水泵類型為高壓抽水泵，高壓抽水泵的抽水 力大，抽水速度快，工作效率高。

　　作為本發明的一種優選技術方案，所述的抽水噴頭下端面上均勻設置有細孔，細孔可以 防止污水的污物進入到進水管內部，防止了進水管被堵塞的現象。

　　本發明的有益效果在于：本發明設計了并聯支撐臺，運用了并聯機構的優點使得動平臺 一直處于平穩的姿勢，從而提高了本發明清理下水道污水的效率，解決了現有人工清理下水 道污水存在的難題，實現了自動化快速清理下水道污水的功能，具有操作簡便、勞動強度小 和工作效率高等優點，同時也保護人操作人員的身體健康。
