申請日2015.06.17

　　公開(公告)日2015.12.09

　　IPC分類號C02F1/461; C02F1/28

　　摘要

　　本實用新型屬于廢水處理技術領域且公開了一種移動式污水回用處理器，包括處理器本體，所述處理器本體為長方體箱體，所述箱體一側設有進水口，所述箱體頂部設有轉動機，所述轉動機底部設有轉動軸，所述轉動軸兩側設有攪拌漿葉，所述轉動軸底部設有活性炭吸附器，所述活性炭吸附器底部設有電解質材料，所述電解質材料底部設有導污板，所述箱體頂部設有排氣管,所述排氣管一側設有排空閥，所述箱體另一側設有排水管，所述排水管一側設有排水閥，所述箱體底部固定連接支腿，所述支腿與滑輪鉸接連接。本實用新型通過轉動機帶動轉動軸和攪拌漿葉轉動，使箱體內的電解質溶液反應充分，而且通過加藥孔投放藥物可以去除污水內的有毒物質。

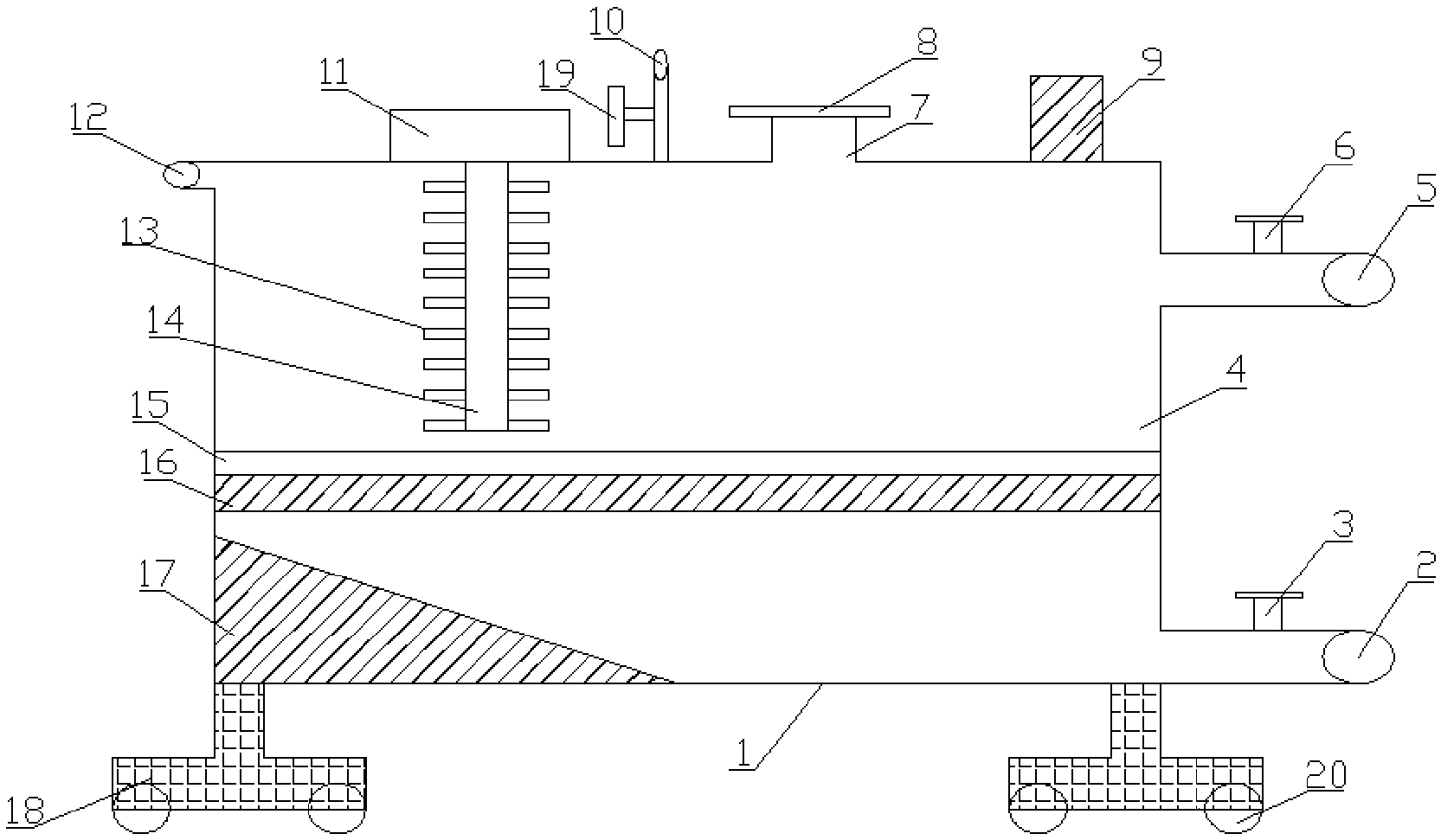

　　摘要附圖



　　權利要求書

　　1.一種移動式污水回用處理器，包括處理器本體(1)，其特征在于，所述處理器本體(1)為長方體箱體(4)，所述箱體(4)一側設有進水口(12)，所述箱體(4)頂部設有轉動機(11)，所述轉動機(11)底部設有轉動軸(14)，所述轉動軸(14)兩側設有攪拌漿葉(13)，所述轉動軸(14)底部設有活性炭吸附器(15)，所述活性炭吸附器(15)底部設有電解質材料(16)，所述電解質材料(16)底部設有導污板(17)，所述箱體(4)頂部設有排氣管(10),所述排氣管(10)一側設有排空閥(19)，所述箱體(4)另一側設有排水管(5)，所述排水管(5)一側設有排水閥(6)，所述箱體(4)底部固定連接支腿(18)，所述支腿(18)與滑輪(20)鉸接連接。

　　2.根據權利要求1所述的一種移動式污水回用處理器，其特征在于，所述箱體(4)頂部涂有防銹漆，所述支腿(18)內設有減震器。

　　3.根據權利要求1所述的一種移動式污水回用處理器，其特征在于，所述箱體(4)底部設有排污管(2)，所述排污管(2)一側設有污泥閥(3)。

　　4.根據權利要求1所述的一種移動式污水回用處理器，其特征在于，所述箱體(4)頂部設有加藥孔(7),所述加藥孔(7)頂部設有孔蓋(8)。

　　5.根據權利要求4所述的一種移動式污水回用處理器，其特征在于，所述加藥孔(7)一側設有壓力表(9)，所述壓力表(9)與箱體(4)固定連接。

　　說明書

　　一種移動式污水回用處理器

　　技術領域

　　本實用新型涉及一種處理器，具體涉及一種移動式污水回用處理器，屬于污 水處理技術領域。

　　背景技術

　　工業污水的處理是普遍關注的熱點，由于工業污水的種類繁多、水量變化大、 水質濃度高、成分復雜，因而處理難度大，目前大多采用常規技術的聯合處理工 藝，這些工藝往往流程長、傳遞過程耗能大、運行成本高，難以達到理想的處理 效果,特別是高鹽高濃度有機污水一直是處理的難點，污水中有機污染物濃度高、 結構穩定、生化性差，常規工藝難以實現達標排放，且處理成本高，給企業“節 能減排”帶來極大的壓力，另外，因市場需求引起的產品轉型快，導致污水情況 更加復雜，更使原有的污水處理技術工藝及設施雪上加霜，因此，目前急需高效 實用的污水處理新技術產品。

　　現有的水資源主要是陸地上的淡水資源，淡水只占0.9%,而其中人類比較 容易利用的淡水資源約占全球淡水總儲量的0.3%,其中大部分以冰雪的形態在 南、北極儲存,而對人類生活最密切的湖泊，河流和淺層地下的淡水僅占淡水總 儲量的0.02%,因此節水觀念對于每個人來說具有重大意義,由于社會生產、生活 與水密切相關，水饑、水荒、水枯、水污的纏擾，做為“水”的關鍵點,“水處 理”是水家族最最重要的急所重點,現如今大部分用水都是一次性利用，存在大 量水資源的浪費現象，因此合理用水，對污水回收再利用，倡導低碳節能環保生 活刻不容緩，為此，我們提出一種移動式污水回用處理器。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種移動式污水回用處 理器，通過轉動機帶動轉動軸和攪拌漿葉轉動，使箱體內的電解質溶液反應充分， 而且通過加藥孔投放藥物可以去除污水內的有毒物質，可以有效解決背景技術中 的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種移動式污水回用處理器，包括處理器本體，所述處理器 本體為長方體箱體，所述箱體一側設有進水口，所述箱體頂部設有轉動機，所述 轉動機底部設有轉動軸，所述轉動軸兩側設有攪拌漿葉，所述轉動軸底部設有活 性炭吸附器，所述活性炭吸附器底部設有電解質材料，所述電解質材料底部設有 導污板，所述箱體頂部設有排氣管,所述排氣管一側設有排空閥，所述箱體另一 側設有排水管，所述排水管一側設有排水閥，所述箱體底部固定連接支腿，所述 支腿與滑輪鉸接連接。

　　作為本實用新型的一種優選技術方案，所述箱體頂部涂有防銹漆，所述支腿 內設有減震器。

　　作為本實用新型的一種優選技術方案，所述箱體底部設有排污管，所述排污 管一側設有污泥閥。

　　作為本實用新型的一種優選技術方案，所述箱體頂部設有加藥孔,所述加藥 孔頂部設有孔蓋。

　　作為本實用新型的一種優選技術方案，所述加藥孔一側設有壓力表，所述壓 力表與箱體固定連接。

　　本實用新型所達到的有益效果是：一種移動式污水回用處理器，通過轉動機 帶動轉動軸和攪拌漿葉轉動，使箱體內的電解質溶液反應充分，通過加藥孔可以 對箱體內污水進行消毒處理，通過活性炭吸附器能夠吸附箱體內污水的雜質，而 壓力表則起到方便檢測箱體內壓力的作用。
