申請日2015.07.26

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種MBR膜技術污水深度處理設備，所述MBR膜技術污水深度處理設備包括：水箱和底座;水箱內分為：膜生物反應區、臭氧氧化區、清水區和設備區，所述膜生物反應區與所述臭氧氧化區連通，所述臭氧氧化區與所述清水區連通;所述膜生物反應區設置有MBR平板膜組件，在所述MBR平板膜組件下設置有微流曝氣器，所述微流曝氣器與所述設備區的鼓風機連通;所述臭氧氧化區設置有臭氧曝氣器，在所述設備區設置有臭氧發生器，所述臭氧發生器與所述臭氧曝氣器連通。本實用新型提供的MBR膜技術污水深度處理設備，處理污水水質符合標準要求。

　　權利要求書

　　1.一種MBR膜技術污水深度處理設備，其特征在于，所述MBR膜技術污水深度處理設備包括：水箱和底座;水箱內分為：膜生物反應區、臭氧氧化區、清水區和設備區，所述膜生物反應區與所述臭氧氧化區連通，所述臭氧氧化區與所述清水區連通;所述膜生物反應區設置有MBR平板膜組件，在所述MBR平板膜組件下設置有微流曝氣器，所述微流曝氣器與所述設備區的鼓風機連通;所述臭氧氧化區設置有臭氧曝氣器，在所述設備區設置有臭氧發生器，所述臭氧發生器與所述臭氧曝氣器連通。

　　2.根據權利要求1所述的MBR膜技術污水深度處理設備，其特征在于，所述MBR平板膜組件的MBR平板膜為微濾膜，孔徑為0.1—1μm。

　　3.根據權利要求1或2所述的MBR膜技術污水深度處理設備，其特征在于，所述設備區進水口、所述膜生物反應區與所述臭氧氧化區接口、所述臭氧氧化區與所述清水區接口處于同一高度。

　　4.根據權利要求3所述的MBR膜技術污水深度處理設備，其特征在于，所述設備區設置有門體。

　　5.根據權利要求4所述的MBR膜技術污水深度處理設備，其特征在于，所述設備區設置有消音設備。

　　說明書

　　一種MBR膜技術污水深度處理設備

　　技術領域

　　本實用新型涉及一種MBR膜技術污水深度處理設備。

　　背景技術

　　現有技術中應用于污水處理的一體化設備，一般采用厭氧生化、缺氧生化、好氧生化等工藝處理;由于其結構簡單、價格低廉等優點，得到市場認可。但是，由于在結構設計上池體尺寸較小及國家標準要求較低，出水水質并不能達到現有標準的要求，而且污水中的有機物、懸浮物及氨氮去除率較低，導致水體黑臭或溶解氧濃度過低。

　　發明內容

　　本實用新型的目的是提供一種MBR膜技術污水深度處理設備，和現有技術污水處理設備聯合處理污水，水質符合標準要求。

　　為了解決上述技術問題，本實用新型提供MBR膜技術污水深度處理設備是這樣實現的：

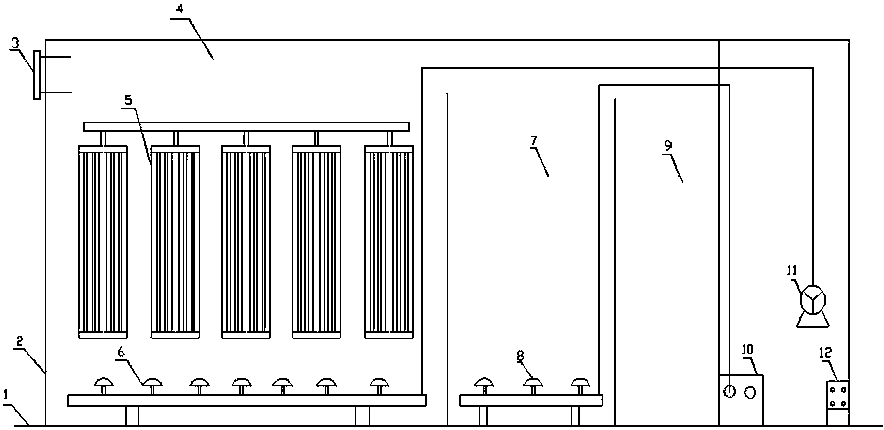

　　一種MBR膜技術污水深度處理設備，所述MBR膜技術污水深度處理設備包括：水箱和底座;水箱內分為：膜生物反應區、臭氧氧化區、清水區和設備區，所述膜生物反應區與所述臭氧氧化區連通，所述臭氧氧化區與所述清水區連通;所述膜生物反應區設置有MBR平板膜組件，在所述MBR平板膜組件下設置有微流曝氣器，所述微流曝氣器與所述設備區的鼓風機連通;所述臭氧氧化區設置有臭氧曝氣器，在所述設備區設置有臭氧發生器，所述臭氧發生器與所述臭氧曝氣器連通。

　　可選的，所述MBR平板膜組件的MBR平板膜為微濾膜，孔徑為0.1—1μm。

　　可選的，所述設備區進水口、所述膜生物反應區與所述臭氧氧化區接口、所述臭氧氧化區與所述清水區接口處于同一高度。

　　可選的，所述設備區設置有門體。

　　可選的，所述設備區設置有消音設備。

　　本實用新型提供的MBR膜技術污水深度處理設備，使用現有技術的污水處理設備對污水進行處理后，再使用本實用新型提供的MBR膜技術污水深度處理設備，MBR平板膜組件和臭氧氧化區結合再次進行去污，去污水質符合A級標準要求。

　　進一步的，本實用新型提供的MBR膜技術污水深度處理設備，MBR平板膜為微濾膜，過濾去污效果更好。

　　進一步的，本實用新型提供的MBR膜技術污水深度處理設備，備區進水口、所述膜生物反應區與所述臭氧氧化區接口、所述臭氧氧化區與所述清水區接口處于同一高度，不需要設置水泵、污泥泵，降低設備功率。
