申請日2015.07.14

　　公開(公告)日2015.11.11

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種豎式一體化污水處理裝置，包括進水管、處理區、分離區及出水管。本裝置具有以下優點：(1)本實用新型所述設備污水處理效率高、速度快、簡單易操作;(2)本實用新型所述設備占用空間小，能夠最大限度的節省空間;(3)本實用新型所述設備中采用曝氣裝置，增加了好氧區的供氧量，因此增強了好氧微生物的活性，提高了處理效率;(4)本實用新型所述設備中設有環形集水區有利于處理后的水的儲存和排出。

　　權利要求書

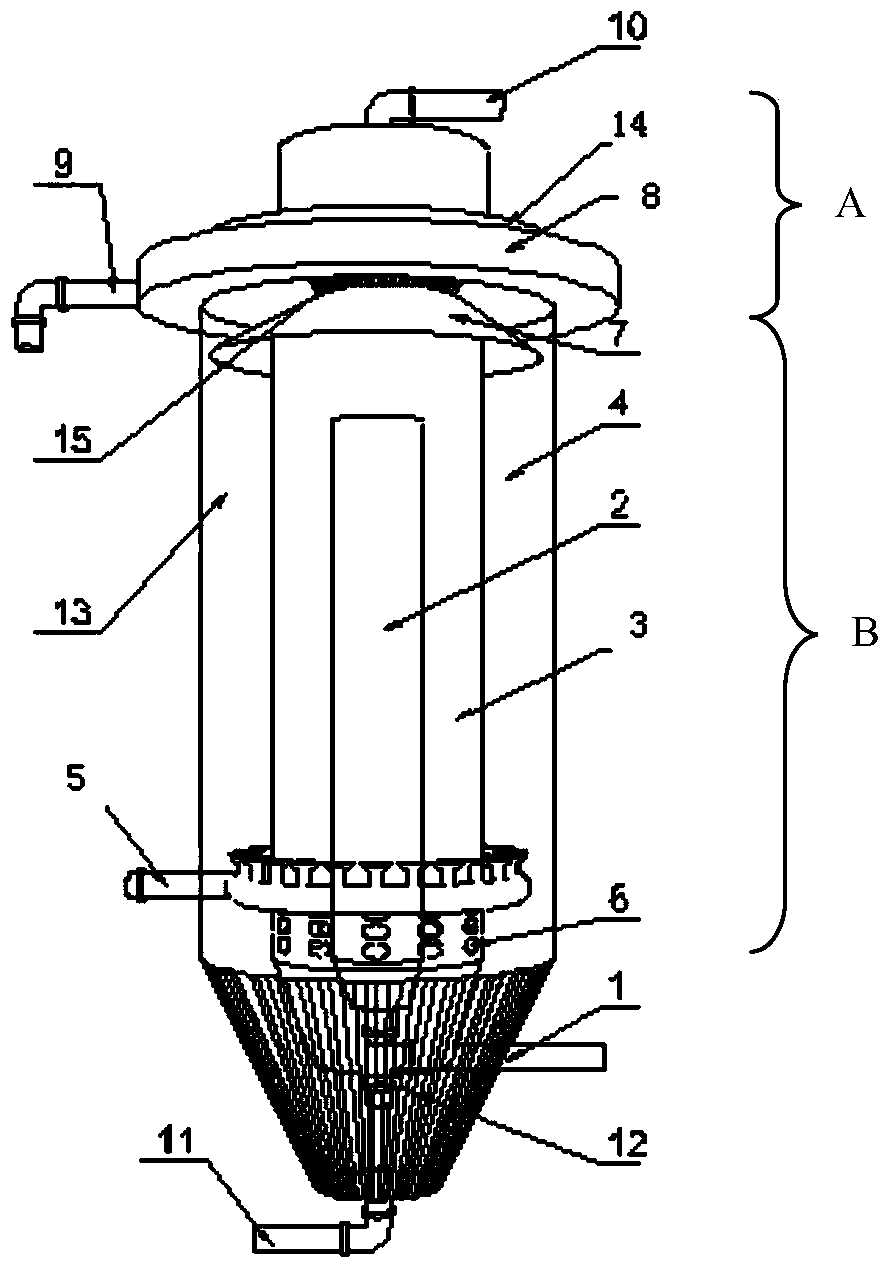

　　1.一種豎式一體化污水處理裝置，其特征在于，包括進水管(1)、處理區、分離區及出水管(9);所述進水管(1)為三通管，其中一個端口連接進水口，一個端口與處理區連通，另一個端口通過排泥口(12)與排泥管(11)連通;所述處理區從內到外依次為厭氧區(2)、間接好氧區(3)和好氧區(4)，其中間接好氧區(3)的頂部與底部分別與厭氧區(2)和好氧區(4)相通，且其上端設有擋板(7)，下端設有通流孔(6);所述好氧區(4)底部設有曝氣裝置(5)，其中曝氣裝置(5)分為主進氣管道(5-1)和環形管道(5-2)，兩管道之間相互連通，且在環形管道(5-2)上至少設有一個噴氣頭(5-3);所述分離區由排氣管(10)、沉淀區(14)、環形集水區(8)和三相分離器(15)自上而下順次連通而成，其中三相分離器(15)設于擋板(7)的上側并與環形集水區(8)相連，沉淀區(14)與好氧區(4)連通;所述出水管(9)連接于環形集水區(8)的一側。

　　2.根據權利要求1所述一種豎式一體化污水處理裝置，其特征在于，所述處理區為圓筒形。

　　3.根據權利要求1所述一種豎式一體化污水處理裝置，其特征在于，所述噴氣頭(5-3)在環形管道(5-2)上均勻排布。

　　4.根據權利要求1所述一種豎式一體化污水處理裝置，其特征在于，所述噴氣頭(5-3)為多孔吹氣鋁合金結構。

　　5.根據權利要求1所述一種豎式一體化污水處理裝置，其特征在于，擋板(7)為弧蓋形。

　　說明書

　　一種豎式一體化污水處理裝置

　　技術領域

　　本實用新型涉及污水處理設備領域，尤其涉及一種豎式一體化污水處理裝置。

　　背景技術

　　水污染是指排入水體的污染物在數量上超過該物質在水體中的含量和水體的環境容量， 從而導致水體的物理性質、化學性質和生物學性質發生變化，使水體固有的生態系統和水體 功能遭到破壞。

　　近年來，我國環保部門在水源保護方面作了大量的防治和治理工作。但是，由于污染源 數量的龐大以及現有條件的制約，全國水源污染仍呈惡化趨勢，目前，90%以上的城市水域污 染嚴重，近50%的重點城鎮水源水質不符合飲用水源的水質標準。由此可見，雖然近年來我 國在水污染防治方面做了許多工作，但不少江河湖泊的水質仍在逐漸變差。在我國淡水資源 本來就十分緊缺的前提下，未受污染的淡水水源越來越少。也就是說，我國自來水廠不得不 面臨著使用更多水質不符合要求的受污染原水作為生活飲用水的水源。

　　目前，我國污水處理面臨三個最突出的問題：1)資金嚴重不足;2)污水處理水平低;3) 污水處理的運行裝置處理效率低。

　　發明內容

　　本實用新型解決的技術問題：為了提高污水處理效率，盡量減少污水處理設備的占用空 間，本實用新型提供了一種豎式一體化污水處理裝置。

　　為了實現上述目的，本實用新型采用以下技術方案：

　　一種豎式一體化污水處理裝置，包括進水管、處理區、分離區及出水管;所述進水管為 三通管，其中一個端口連接進水口，一個端口與處理區連通，另一個端口通過排泥口與排泥 管連通;所述處理區從內到外依次為厭氧區、間接好氧區和好氧區，其中間接好氧區的頂部 與底部分別與厭氧區和好氧區相通，且其上端設有擋板，下端設有通流孔;所述好氧區底部 設有曝氣裝置，其中曝氣裝置分為主進氣管道和環形管道，兩管道之間相互連通，且在環形 管道上至少設有一個噴氣頭;所述分離區由排氣管、沉淀區、環形集水區和三相分離器自上 而下順次連通而成，其中三相分離器設于擋板的上側并與環形集水區相連，沉淀區與好氧區 連通;所述出水管連接于環形集水區的一側。

　　優選的，所述處理區為圓筒形。

　　優選的，所述噴氣頭在環形管道上均勻排布。

　　進一步的，所述噴氣頭為多孔吹氣鋁合金結構。

　　優選的，擋板為弧蓋形。

　　有益效果

　　與現有技術相比，本實用新型具有以下有益效果：

　　(1)本實用新型所述設備污水處理效率高、速度快、簡單易操作;

　　(2)本實用新型所述設備占用空間小，能夠最大限度的節省空間;

　　(3)本實用新型所述設備中采用曝氣裝置，增加了好氧區的供氧量，因此增強了好氧微 生物的活性，提高了處理效率;

　　(4)本實用新型所述設備中設有環形集水區有利于處理后的水的儲存和排出。
