申請日2015.07.27

　　公開(公告)日2015.12.16

　　IPC分類號C02F1/44

　　摘要

　　本實用新型公開了一種機械膜膜法水處理裝置，包括外殼，所述外殼的一側設置進水口且外殼另一側設置出水口;所述進水口與排水口之間設置超濾膜，并且超濾膜頂端與安裝在外殼外側的壓力表連接;所述超濾膜兩端連接下進閥、下排閥、上進閥和上排閥，并且超濾膜底端設置出水閥;所述外殼一側設置濾渣出口且外殼頂端通過導管與排氣閥連通;該種機械膜膜法水處理裝置污水通過進水口進入管道內部，污水通過超濾膜進行過濾，經過過濾的水從出水口流出，使水處理器過濾水量較大，除污能力較高，運行周期長，大幅度的改善了機械水處理器的性能，節能環保，有良好的經濟效益和社會效益，適合推廣使用。

　　權利要求書

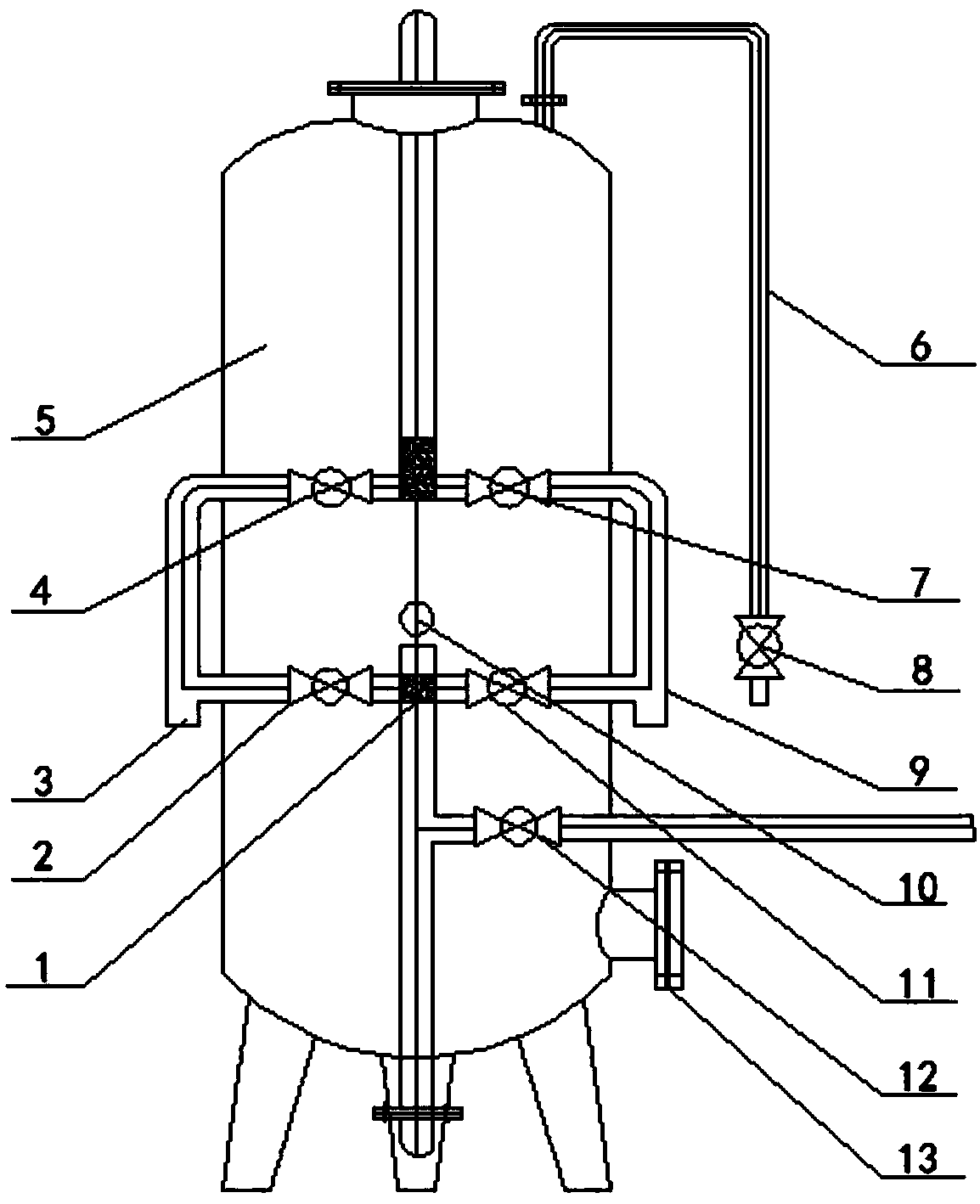

　　1.一種機械膜膜法水處理裝置，包括外殼(5)，其特征在于，所述外殼(5)的一側設置進水口(3)且外殼(5)另一側設置出水口(9);所述進水口(3)與出水口(9)之間設置超濾膜(1)，并且超濾膜(1)頂端與安裝在外殼(5)外側的壓力表(10)連接;所述超濾膜(1)兩端連接下進閥(2)、下排閥(11)、上進閥(4)和上排閥(7)，并且超濾膜(1)底端設置出水閥(12);所述外殼(5)一側設置濾渣出口(13)且外殼(5)頂端通過導管(6)與排氣閥(8)連通。

　　2.根據權利要求1所述的一種機械膜膜法水處理裝置，其特征在于：所述下進閥(2)與下排閥(11)連通，并且上進閥(4)與上排閥(7)連通，水通過下進閥(2)、下排閥(11)、上進閥(4)和上排閥(7)控制進出管道。

　　3.根據權利要求1所述的一種機械膜膜法水處理裝置，其特征在于：所述超濾膜(1)通過壓力表(10)查看內部水壓的大小。

　　4.根據權利要求1所述的一種機械膜膜法水處理裝置，其特征在于：所述外殼(5)為一種橢圓封頭的圓柱形結構的外殼(5)。

　　5.根據權利要求1所述的一種機械膜膜法水處理裝置，其特征在于：污水通過設置在外殼(5)側壁的下進閥(2)和上進閥(4)控制整個裝置的運行。

　　說明書

　　一種機械膜膜法水處理裝置

　　技術領域

　　本實用新型涉及一種水處理裝置，尤其是指一種機械膜膜法水處理裝置，屬于機械膜法水處理技術領域。

　　背景技術

　　隨著社會的發展，水污染越來越嚴重，對水進行分處理有著非常重要的意義，水處理裝置是輸送介質管道上不可缺少的一種裝置，是將需要物質中的雜質除去得到想要的物質的處理方法，

　　目前市場上的水處理裝置的缺點是管道系統較為復雜，運行不穩定，沖洗換料困難。機械膜水處理器，將原水送入裝有各級匹配的超濾膜的機械水處理器，利用超濾膜的過濾能力，可有效地去除水中的較大顆粒懸浮物和膠體等，使出水的濁度小于1mg/L，以保證后續處理的正常運行，因此，針對上述問題本實用新型提出一種機械膜膜法水處理裝置。

　　實用新型內容

　　針對上述現有技術存在的問題，本實用新型提供一種針對目前水處理器存在的不足，而提供一種機械膜膜法水處理裝置，從而去除水中雜質以及具有綠色環保的功能，解決了背景技術中存在的問題。

　　為實現上述目的，本實用新型采用的技術方案是：一種機械膜膜法水處理裝置，包括外殼，所述外殼的一側設置進水口且外殼另一側設置出水口;所述進水口與排水口之間設置超濾膜，并且超濾膜頂端與安裝在外殼外側的壓力表連接;所述超濾膜兩端連接下進閥、下排閥、上進閥和上排閥，并且超濾膜底端設置出水閥;所述外殼一側設置濾渣出口且外殼頂端通過導管與排氣閥連通。

　　進一步的，所述下進閥與下排閥連通，并且上進閥與上排閥連通，水通過下進閥、下排閥、上進閥和上排閥控制進出管道。

　　進一步的，所述超濾膜通過壓力表查看內部水壓的大小。

　　進一步的，所述外殼為一種橢圓封頭的圓柱形結構的外殼。

　　進一步的，污水通過設置在外殼側壁的下進閥和上進閥控制整個裝置的運行。

　　本實用新型的有益效果是：

　　1).結構緊湊，使用壽命久;

　　2).該種機械膜膜法水處理裝置及其方法不僅結構強度高,重量輕,剛性好,抗變形能力強,室內空間大，用于建造承重的裝置是合適的，超濾膜濾料無雜質，無校角，密度大，機械強度高，載污能力線使用周期長的特點;

　　3).內部在進水口設有超濾膜，一側設有集水裝置，集水裝置上安裝超濾膜，使水處理器過濾水量較大，除污能力較高，運行周期長，大幅度的改善了機械水處理器的性能，適合推廣使用，有良好的經濟效益和社會效益，適合推廣使用。
