申請日2015.06.17
公開(公告)日2015.11.18
IPC分類號G01N15/06
摘要
本實用新型公開了一種污水懸浮顆粒濃度在線檢測系統，包括設置在SBR反應池內的多個圖像采集裝置;每個圖像采集裝置與一個微控制器連接;所有微控制器均與主控制器連接;所述主控制器與主顯示模塊連接。本實用新型通過采集SBR反應池中污水的圖像，可以計算出污水中懸浮顆粒的濃度，并實時的播報和顯示出來，可靠性高、便于安裝維護。

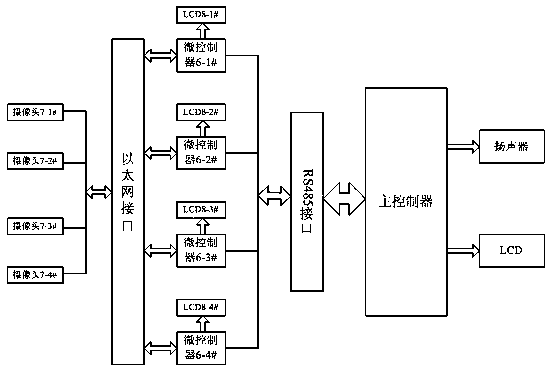

摘要附圖
權利要求書
1.一種污水懸浮顆粒濃度在線檢測系統，其特征在于，包括設置在SBR反應池內的多個用于采集SBR反應池各區域污水圖像的圖像采集裝置;每個圖像采集裝置與一個微控制器連接;所有微控制器均與主控制器連接;所述主控制器與主顯示模塊連接。
2.根據權利要求1所述的污水懸浮顆粒濃度在線檢測系統，其特征在于，所述圖像采集裝置通過以太網與所述微控制器通信。
3.根據權利要求1或2所述的污水懸浮顆粒濃度在線檢測系統，其特征在于，每個微控制器與一個顯示模塊連接。
4.根據權利要求3所述的污水懸浮顆粒濃度在線檢測系統，其特征在于，所述微控制器通過RS485總線與所述主控制器連接。
5.根據權利要求4所述的污水懸浮顆粒濃度在線檢測系統，其特征在于，所述主控制器與揚聲器連接。
6.根據權利要求5所述的污水懸浮顆粒濃度在線檢測系統，其特征在于，所述圖像采集裝置為攝像頭。
說明書
一種污水懸浮顆粒濃度在線檢測系統
技術領域
本實用新型涉及圖像處理技術，具體涉及一種污水懸浮顆粒濃度在線檢測系統。
背景技術
污水中懸浮顆粒濃度是水質衡量的一個重要指標。準確實時地測量污水中懸浮顆粒濃度對準確判斷排泥的時間和周期，保證水處理的出水質量具有重要的意義。目前對于污水懸浮顆粒濃度的檢測主要是以人工采樣為主，達不到實時檢測性能。而最近幾年比較流行的應用超聲波和紅外原理設計出來的相應的濁度計，若是對于粒度組成和密度不變的物質，還是有一定的測量效果的。但是，對于像污水這樣一個時刻變化的物質，其測量準確度會大打折扣。
發明內容
本實用新型所要解決的技術問題是，針對現有技術不足，提供一種污水懸浮顆粒濃度在線檢測系統。
為解決上述技術問題，本實用新型所采用的技術方案是：一種污水懸浮顆粒濃度在線檢測系統，包括設置在SBR(序批式活性污泥法)反應池內的多個用于采集SBR反應池各區域污水圖像的圖像采集裝置;每個圖像采集裝置與一個微控制器連接;所有微控制器均與主控制器連接;所述主控制器與主顯示模塊連接。
所述圖像采集裝置通過以太網與所述微控制器通信。
每個微控制器與一個顯示模塊連接，顯示模塊實時顯示相應區域的污水懸浮顆粒濃度。
所述微控制器通過RS485總線與所述主控制器連接。
所述主控制器與揚聲器連接，語音播報當前的污水懸浮顆粒濃度值。
所述圖像采集裝置為攝像頭。
與現有技術相比，本實用新型所具有的有益效果為：本實用新型通過采集SBR反應池中污水的圖像，可以計算出污水中懸浮顆粒的濃度，并實時的播報和顯示出來，可靠性高、便于安裝維護。
