申請日2015.07.27
公開(公告)日2015.12.23
IPC分類號C02F9/06; C01B17/90; C02F1/469
摘要
本實用新型涉及一種雙極膜電滲析法回收中氮耦合母液廢水中廢硫酸的回收裝置，主要包括預處理系統和雙極膜電滲析裝置，預處理系統通過水箱Ⅰ與雙極膜電滲析裝置連通，雙極膜電滲析裝置連接有水箱Ⅱ，水箱Ⅰ設有廢水出口，水箱Ⅱ設有自來水入口和酸出口，雙極膜電滲析裝置與水箱Ⅰ及水箱Ⅱ之間均設有水泵。所述雙極膜電滲析裝置包括母液室與酸室，采用兩隔室設計，每個隔室分別由一張陰離子交換膜與一張雙極膜組成。所述母液室中通入中氮耦合母液廢水，酸室中通入一般自來水。本實用新型有益的效果是：本實用新型結構以雙極膜電滲析法為主體回收中氮耦合母液廢水中的硫酸，結構簡單，易于安裝;可實現對廢硫酸的回收，避免造成資源的浪費。
權利要求書
1.一種雙極膜電滲析法回收中氮耦合母液廢水中廢硫酸的回收裝置，主要包括預處理系統 和雙極膜電滲析裝置(8)，其特征是：預處理系統通過水箱Ⅰ(6)與雙極膜電滲析裝置 (8)連通，雙極膜電滲析裝置(8)連接有水箱Ⅱ(7)，水箱Ⅰ(6)設有廢水出口(9)， 水箱Ⅱ(7)設有自來水入口(1)和酸出口(10)，雙極膜電滲析裝置(8)與水箱Ⅰ(6) 及水箱Ⅱ(7)之間均設有水泵(5);所述雙極膜電滲析裝置(8)包括母液室與酸室，采 用兩隔室設計，每個隔室分別由一張陰離子交換膜與一張雙極膜組成，所述母液室中通入 中氮耦合母液廢水，酸室中通入一般自來水。
2.根據權利要求1所述的雙極膜電滲析法回收中氮耦合母液廢水中廢硫酸的回收裝置，其 特征是：所述預處理系統按水流通過順序，依次包括袋式過濾器(2)、精密過濾器(3) 和吸油濾器(4)，所述預處理系統通過水泵(5)將母液廢水引入。
說明書
一種雙極膜電滲析法回收中氮耦合母液廢水中廢硫酸的回收裝置
技術領域
本實用新型涉及廢硫酸回收裝置領域，尤其是一種雙極膜電滲析法回收中氮耦合母液廢 水中廢硫酸的回收裝置。
背景技術
目前對于中氮耦合母液廢水的處理主要采用中和、蒸發及結晶相結合的處理方法，經蒸 發裝置處理后得到的濃縮固體作為危險固化物處理。該處理方法會產生幾個問題：1.所涉及 的處理裝置多，增加投資成本;2.�；腆w經焚燒處理后還會造成二次污染;3.能耗高，造 成資源的浪費。
發明內容
本實用新型要解決上述現有技術的缺點，提供一種結構簡單、無污染、低成本的雙極膜 電滲析法回收中氮耦合母液廢水中廢硫酸的回收裝置。

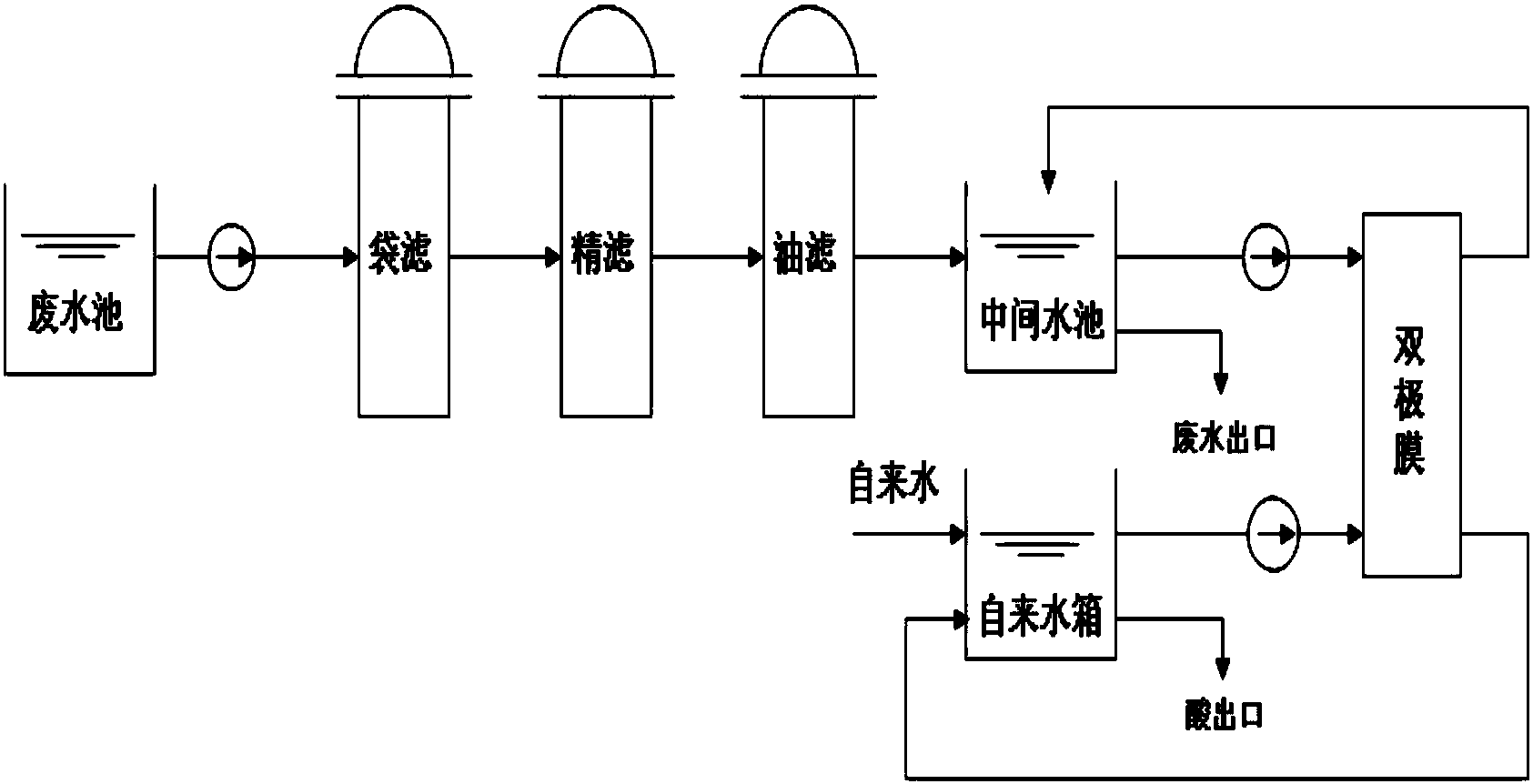

本實用新型解決其技術問題采用的技術方案：這種雙極膜電滲析法回收中氮耦合母液廢 水中廢硫酸的回收裝置，主要包括預處理系統和雙極膜電滲析裝置，預處理系統通過水箱Ⅰ 與雙極膜電滲析裝置連通，雙極膜電滲析裝置連接有水箱Ⅱ，水箱Ⅰ設有廢水出口，水箱Ⅱ 設有自來水入口和酸出口，雙極膜電滲析裝置與水箱Ⅰ及水箱Ⅱ之間均設有水泵。所述雙極 膜電滲析裝置包括母液室與酸室，采用兩隔室設計，每個隔室分別由一張陰離子交換膜與一 張雙極膜組成。所述母液室中通入中氮耦合母液廢水，酸室中通入一般自來水。
所述預處理系統按水流通過順序，依次包括袋式過濾器、精密過濾器和吸油濾器，所述 預處理系統通過水泵將母液廢水引入。
本實用新型有益的效果是：本實用新型結構以雙極膜電滲析法為主體回收中氮耦合母液 廢水中的硫酸，結構簡單，易于安裝;可實現對廢硫酸的回收，避免造成資源的浪費;無氣 體和其他副產物產生，不會對環境造成污染;占地面積小，可降低投資成本。
