申請日2015.06.17

　　公開(公告)日2015.11.04

　　IPC分類號G05B19/05; C02F3/02

　　摘要

　　本實用新型涉及一種污水處理生化池溶解氧自動調節系統，屬于污水處理技術領域。包括用于檢測曝氣池內溶解氧濃度的溶解氧檢測儀、PLC控制裝置、變頻器和羅茨風機;溶解氧檢測儀將檢測的濃度信號轉換成4-20mA信號反饋到PLC控制裝置，PLC控制裝置將采集的濃度信號與設定值進行比對后，給變頻器運行指令，變頻器根據運行指令輸出運行頻率，通過運行頻率的改變使羅茨風機的轉速發生變化，使曝氣池內溶解氧濃度得到及時調整。本實用新型結構簡單、易制作，能夠在線連續檢測，使溶解氧濃度及時調整，穩定在工藝要求范圍內，而且，控制精度高，能節約電能15%以上，大大降低生產成本。

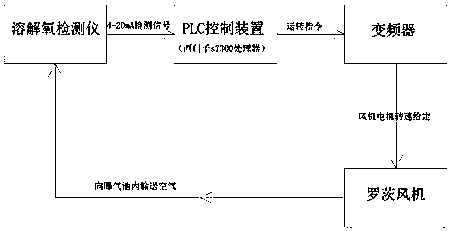

　　摘要附圖



　　權利要求書

　　1.一種污水處理生化池溶解氧自動調節系統，其特征在于：包括用于檢測曝氣池內溶解氧濃度的溶解氧檢測儀、PLC控制裝置、變頻器和羅茨風機;溶解氧檢測儀將檢測的濃度信號轉換成4-20mA信號反饋到PLC控制裝置，PLC控制裝置將采集的濃度信號與設定值進行比對后，給變頻器運行指令，變頻器根據運行指令輸出運行頻率，通過運行頻率的改變使羅茨風機的轉速發生變化，使曝氣池內溶解氧濃度得到及時調整。

　　2.根據權利要求1所述的污水處理生化池溶解氧自動調節系統，其特征在于：所述PLC控制裝置采用的是西門子s7300處理器。

　　說明書

　　一種污水處理生化池溶解氧自動調節系統

　　技術領域

　　本實用新型涉及一種污水處理生化池溶解氧自動調節系統，屬于污水處理技術領域。

　　背景技術

　　目前污水處理過程中，在調節曝氣池內溶解氧的溶解濃度時，是先通過人工進行檢測曝氣池內的溶解氧濃度，然后調節羅茨風機出口的閥門開度，來調節溶解氧濃度，使其接近工藝要求。這種運行方式的缺點是溶解氧濃度調節不及時，池內溶解氧濃度波動大，不能穩定執行水處理工藝，并且能源浪費大。

　　發明內容

　　本實用新型的目的在于，提供一種污水處理生化池溶解氧自動調節系統，以解決上述的技術問題。

　　為解決上述問題，本實用新型所采用的技術方案是：

　　一種污水處理生化池溶解氧自動調節系統，其特征在于：包括用于檢測曝氣池內溶解氧濃度的溶解氧檢測儀、PLC控制裝置、變頻器和羅茨風機;溶解氧檢測儀將檢測的濃度信號轉換成4-20mA信號反饋到PLC控制裝置，PLC控制裝置將采集的濃度信號與設定值進行比對后，給變頻器運行指令，變頻器根據運行指令輸出運行頻率，通過運行頻率的改變使羅茨風機的轉速發生變化，使曝氣池內溶解氧濃度得到及時調整。

　　進一步地說：所述PLC控制裝置采用的是西門子s7300處理器。

　　有益效果：與現有技術相比，本實用新型結構簡單、易制作，能夠在線連續檢測，使溶解氧濃度及時調整，穩定在工藝要求范圍內，而且，控制精度高，能節約電能15%以上，大大降低生產成本。
