申請日2015.10.23

　　公開(公告)日2015.12.16

　　IPC分類號B08B5/02; B08B3/02

　　摘要

　　本發明涉及一種高壓沖洗設備，包括進水管、儲水瓶和噴射槍;進水管連接儲水瓶的進水口;噴射槍連接儲水瓶的出水口;還包括與儲水瓶和噴射槍連接的高壓氣體輸出裝置。本發明采用高壓氣體輸出裝置向儲水瓶?jī)?nèi)輸出高壓氣體，并將水和高壓氣體一同輸出到噴射槍，對沖洗對象表面進行清理，在高壓氣和高壓水的共同沖擊下，完成沖洗;在沖洗完成后可以用高壓氣清理沖洗對象表面的污水而完成徹底清理的目的;對部分沖洗對象亦可直接采用高壓氣進行清理，實現零耗水，完全不產生廢水。本發明高壓沖洗設備，能夠一次清洗完成沖洗，不用二次清理;節約用水，并減少由于沖洗產生的污水而達到環保的目的。

　　摘要附圖

　　權利要求書

　　1.一種高壓沖洗設備，其特征在于，包括進水管、儲水瓶和噴射槍;

　　所述進水管連接所述儲水瓶的進水口;所述噴射槍連接所述儲水瓶的出水 口;

　　還包括與所述儲水瓶和所述噴射槍連接的高壓氣體輸出裝置。

　　2.如權利要求1所述的高壓沖洗設備，其特征在于：所述儲水瓶與所述進 水管之間設置有單向閥。

　　3.如權利要求1所述的高壓沖洗設備，其特征在于：所述儲水瓶通過輸水 管連接所述噴射槍，所述輸水管上設置有輸水閥門。

　　4.如權利要求1所述的高壓沖洗設備，其特征在于：所述高壓氣體輸出裝 置和所述儲水瓶之間通過輸氣管連接，所述輸氣管上設置有第一輸氣閥門。

　　5.如權利要求1所述的高壓沖洗設備，其特征在于：所述高壓氣體輸出裝 置的出氣管連接一個三通;所述儲水瓶、所述噴射槍和所述高壓氣體輸出裝置 分別連接所述三通。

　　6.如權利要求1所述的高壓沖洗設備，其特征在于：所述高壓氣體輸出裝 置上設置有減壓閥和氣壓表。

　　7.如權利要求1所述的高壓沖洗設備，其特征在于：所述高壓氣體輸出裝 置通過輸氣管連接所述噴射槍，所述輸氣管上設置有第二輸氣閥門。

　　8.如權利要求1所述的高壓沖洗設備，其特征在于：所述高壓氣體輸出裝 置包括相互連接的儲氣瓶和空氣壓縮機;所述儲氣瓶的進氣管的進氣管連接所 述空氣壓縮機的出氣口。

　　說明書

　　一種高壓沖洗設備

　　技術領域

　　本發明涉及沖洗設備，尤其涉及一種高壓污水 設備。

　　背景技術

　　常規的高壓沖洗設備都是采用高壓水泵輸出高壓水流，使輸出的高速水流 沖擊沖洗對象表面，達到?jīng)_洗、清理的效果。常規高壓水泵沖洗設備在沖洗時 耗費大量水，清洗完成后，需對沖洗對象表面沖洗產生的污水進行二次清理。 不僅耗水而且費時。

　　發明內容

　　本發明提供了一種高壓沖洗設備，以解決上述技術問題。

　　為了達到上述目的，本發明的技術方案是這樣實現的：一種高壓沖洗設備， 包括進水管、儲水瓶和噴射槍;進水管連接儲水瓶的進水口;噴射槍連接儲水 瓶的出水口;還包括與儲水瓶和噴射槍連接的高壓氣體輸出裝置。

　　進一步，儲水瓶與進水管之間設置有單向閥。

　　進一步，儲水瓶通過輸水管連接噴射槍，輸水管上設置有輸水閥門。

　　進一步，高壓氣體輸出裝置和儲水瓶之間通過輸氣管連接，輸氣管上設置 有第一輸氣閥門。

　　進一步，高壓氣體輸出裝置的出氣管連接一個三通;儲水瓶、噴射槍和高 壓氣體輸出裝置分別連接三通。

　　進一步，高壓氣體輸出裝置上設置有減壓閥和氣壓表。

　　進一步，高壓氣體輸出裝置通過輸氣管連接噴射槍，輸氣管上設置有第二 輸氣閥門。

　　進一步，高壓氣體輸出裝置包括相互連接的儲氣瓶和空氣壓縮機;儲氣瓶 的進氣管的進氣管連接空氣壓縮機的出氣口。

　　與現有技術相比，本發明的優點在于：本實用發明采用高壓氣體輸出裝置 向儲水瓶?jī)?nèi)輸出高壓氣體，將水和高壓氣體一同輸出到噴射槍，對沖洗對象表 面進行清理，在高壓氣和高壓水的共同沖擊下，完成沖洗;在沖洗完成后可以 用高壓氣清理沖洗對象表面的污水而完成徹底清理的目的;對部分沖洗對象亦 可直接采用高壓氣進行清理，實現零耗水，完全不產生廢水。本發明高壓沖洗 設備，能夠產生高壓水流、氣流混合體，通過沖擊清理對象表面達到?jīng)_洗效果， 通過一次清洗完成沖洗，不用二次清理。在實施沖洗時，可調節輸氣閥及輸水 閥，控制輸出水量，達到節約用水，并減少由于沖洗產生的污水而達到環保的 目的。本設備可用于廣大領域尤其是建筑工程中砼二次澆筑連接面清理、文明 施工的地面清理、車輛沖洗、地坪、地磚表面保潔等。本設備不適用于不耐水、 不耐氣、不耐沖擊力的對象沖洗。

　　附圖說明

　　為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將 對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見 地，下面描述中的附圖是本發明的一些實施方式，對于本領域普通技術人員來 講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

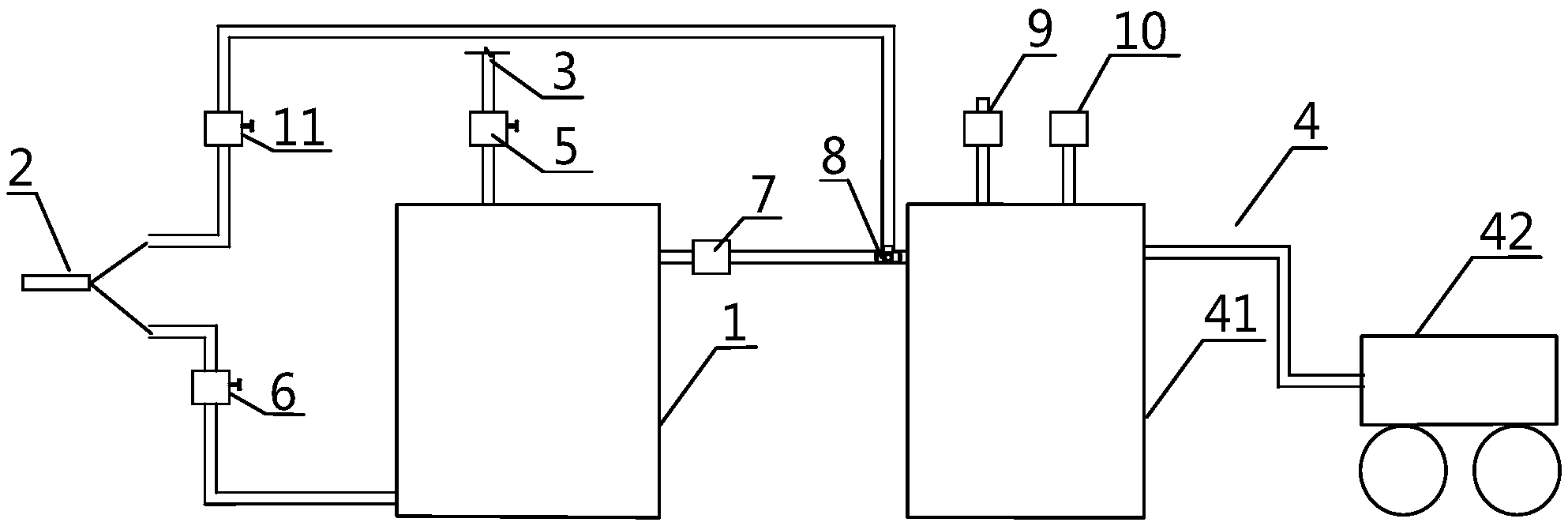

　　圖1為本發明實施例的結構示意圖。

　　具體實施方式的附圖標號：

　　1-儲水瓶;2-噴射槍;3-進水管;4-高壓氣體輸出裝置; 41-儲氣瓶;42-空氣壓縮機;5-單向閥;6-輸水閥門; 7-第一輸氣閥門;8-三通;9-減壓閥;10-氣壓表; 11-第二輸氣閥門。

　　具體實施方式

　　以下將結合附圖對本發明各實施例的技術方案進行清楚、完整的描述，顯 然，所描述的實施例僅僅是本發明的一部分實施例，而不是全部的實施例。基 于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所 得到的所有其它實施例，都屬于本發明所保護的范圍。

　　在本發明的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、 “右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基 于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是 指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作， 因此不能理解為對本發明的限制。此外，術語“第一”、“第二”、“第三” 僅用于描述目的，而不能理解為指示或暗示相對重要性。

　　在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安 裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是 可拆卸連接，或一體地連接;可以是機械連接，也可以是電連接;可以是直接 相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領 域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

　　下面通過具體的實施例子并結合附圖對本發明做進一步的詳細描述。

　　如圖1所示，本發明涉及一種高壓沖洗設備，包括進水管3、儲水瓶1和 噴射槍2;進水管3連接儲水瓶1的進水口;噴射槍2連接儲水瓶1的出水口; 高壓沖洗設備還包括與儲水瓶1和噴射槍2連接的高壓氣體輸出裝置4。

　　本發明高壓沖洗設備的儲水瓶1連接一個高壓氣體輸出裝置4，向儲水瓶1 中注入高壓氣體，在高壓氣體的作用下，將水和高壓氣體一同輸出到噴射槍2 噴射出來，對沖洗對象表面進行清理，在高壓氣體和高壓水的共同沖擊下，完 成沖洗。改進了常規的高壓沖洗設備都是采用高壓水泵輸出高壓水流，使輸出 的高速水流沖擊沖洗對象表面，達到?jīng)_洗、清理的效果;同時避免了常規高壓 水泵沖洗設備在沖洗時耗水量大的缺點，而且采用本發明高壓沖洗設備清洗完 成后，無需對沖洗對象表面沖洗產生的污水進行二次清理，耗水量小且花費時 間更少。

　　優選的，儲水瓶1與進水管3之間設置有單向閥5。

　　進水管3接自來水管或者其他輸水設備，單向閥5使水只能從自來水管經 進水管3輸入到儲水瓶1中，防止在往儲水瓶1中注入高壓氣體時儲水瓶1的 水經進水管3倒流。

　　優選的，儲水瓶1通過輸水管連接噴射槍2，輸水管上設置有輸水閥門6。

　　沖洗完成后，關閉輸水閥門6，使用高壓氣清理沖洗對象表面的污水而完 成徹底清理的目的，同時疏水閥門可以調節高壓水的大小，使高壓水的大小適 合。

　　優選的，高壓氣體輸出裝置4和儲水瓶1之間通過輸氣管連接，輸氣管上 設置有第一輸氣閥門7。

　　打開輸氣管上的第一輸氣閥門7將高壓氣體注入到儲水瓶1中，當本發明 高壓沖洗設備工作結束后，關閉第一輸氣閥門7和高壓氣體輸出裝置4，防止 儲水瓶1中水經輸氣管倒流入高壓氣體輸出裝置4中。

　　優選的，高壓氣體輸出裝置4的出氣口連接一個三通8，儲水瓶1、噴射槍 2和高壓氣體輸出裝置4分別連接所述三通8。

　　當需要將高壓氣體注入儲水瓶1中時，調節三通8使高壓氣體輸出裝置4 與儲水瓶1連通，將高壓氣體注入儲水瓶1中，通過噴射槍2將高壓水和高壓 氣體一起噴出，在沖洗完成后，關閉輸水閥門6，將三通8調節到高壓氣體輸 出裝置4和噴射槍2連通，使用高壓氣體清理沖洗對象表面的污水而完成徹底 清理;對部分沖洗對象亦可直接采用高壓氣體進行清理，實現零耗水，完全不 產生廢水。

　　優選的，高壓氣體輸出裝置4上設置有減壓閥9和氣壓表10。

　　減壓閥9和氣壓表10用于實時監測高壓氣體輸出裝置4內的氣體壓力，高 壓氣體輸出裝置4的最高氣壓范圍為6MPa，當高壓氣體輸出裝置4的壓力高 于該范圍時，減壓閥9會控制儲氣瓶?jī)?nèi)的氣壓。使高壓氣體輸出裝置4內的氣 體壓力降至安全范圍內。

　　優選的，高壓氣體輸出裝置4通過輸氣管連接噴射槍2，輸氣管上設置有 第二輸氣閥門11。

　　第二輸氣閥門11可以控制高壓氣體的大小，配合高壓水使用，當不需要從 噴槍直接噴射高壓氣體時，只需關閉第二輸氣閥門11即可，操作簡便。

　　優選的，高壓氣體輸出裝置4包括相互連接的儲氣瓶41和空氣壓縮機42; 儲氣瓶41的進氣管連接空氣壓縮機42的出氣口。

　　采用一臺空氣壓縮機42向儲氣瓶41內注入高壓氣體，儲氣瓶41通過輸氣 管向儲水瓶1內輸出高壓氣體，將高壓水和高壓氣體一同輸出到噴射槍2。

　　以上所述，僅是本發明的較佳實施例而已，并非對本發明作任何形式上的 限制，任何熟悉本專業的技術人員，在不脫離本發明技術方案范圍內，當可利 用上述揭示的技術內容作出些許更動或修飾為等同變化的等效實施例，但凡是 未脫離本發明技術方案的內容，依據本發明的技術實質對以上實施例所作的任 何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。
