申請日2015.10.23

　　公開(公告)日2015.12.30

　　IPC分類號C07D307/50

　　摘要

　　本發明公開了一種糠醛清潔生產流水線及其生產方法，具有：篩分、粉碎、配酸、水解、初餾、分離和精餾等工藝設施，另具有廢氣、廢水和廢渣的處理設施。水解是按0.18-0.2t/m3的裝料密度將混酸后的玉米芯裝入水解鍋，水解鍋中的蒸汽壓力為0.5-1.0MPa、蒸汽溫度為140-180℃;初餾塔中塔頂溫度為94-97℃，塔底溫度為98-108℃，塔頂排出含醛水汽，含醛水汽經冷凝器冷凝變?yōu)橐后w進入分醛罐中水醛分離，底部90%-93%左右的醛液自流到毛醛罐。該發明能夠用于玉米棒的大規模處理，對乙酸與水的分離效果能達到國際先進水平。

　　摘要附圖

　　權利要求書

　　1.一種糠醛清潔生產流水線，具有篩分、粉碎、配酸、水解、初餾、分離和精餾的工藝設施及其工藝步驟，其特征是：另具有廢氣、廢水和廢渣的后處理設施;

　　混酸工藝步驟中，是將濃硫酸配成2~6%的稀硫酸，和原料玉米芯均勻混合，原料與稀酸同時加完;

　　水解工藝步驟中：按0.18-0.2t/m3的裝料密度將混酸后的玉米芯裝入水解鍋，整個水解的時間為4-6小時，水解鍋中的蒸汽壓力為0.5-1.0MPa、蒸汽溫度為140-180℃，水解反應后生成的毛醛氣共沸物由塔頂管道排出，水解渣從水解鍋底部排出進行后處理;

　　初餾：從水解鍋出來的毛醛氣經冷卻后進入初餾塔，在初餾塔底部用二次蒸汽加熱提濃，升高塔內溫度，使糠醛和水共沸蒸發，保持塔頂溫度為94-97℃，塔底溫度為98-108℃，塔頂排出含醛水汽，含醛水汽經冷凝器冷凝變?yōu)橐后w進入分醛罐，利用比重不同，在分醛罐中水醛分離;底部的毛醛液自流到毛醛罐;

　　中和：毛醛液經計量后再進入中和罐，與配堿罐來的稀純堿水溶液在中和罐中攪拌中和，與毛醛液中的醋酸反應生成醋酸鈉、水和二氧化碳，中和后再經毛醛沉淀罐進一步進行水醛分離;

　　精餾：水醛分離后的二次醛液送入精餾塔，精餾塔內壓力控制在負壓0.07-0.09MPa左右，同時控制塔內溫度在105-110℃，塔頂溫度保持在95-100℃;在此條件下物料中的糠醛被蒸出，糠醛蒸汽經冷凝后打入成品罐。

　　2.如權利要求1所述的糠醛清潔生產流水線水醛分離，其特征是：初餾塔中，首先通入蒸汽控制塔內溫度在65-80℃，塔頂溫度保持在55-70℃，保持此溫度范圍的時間為整個初餾加熱時間的1/3-1/2。

　　3.如權利要求1所述的糠醛清潔生產流水線水醛分離，其特征是：分醛罐頂部含醛7%-10%左右的水溶液，回流到初餾塔進行再蒸發。

　　4.如權利要求1或2所述的糠醛清潔生產流水線水醛分離，其特征是：初餾塔底部廢水送至污水處理工段進行處理。

　　說明書

　　糠醛清潔生產流水線及其生產方法

　　技術領域

　　本發明涉及用農產品的廢棄物生產糠醛溶液的生產設備及其生產工藝流程。

　　背景技術

　　糠醛又名呋喃甲醛，是無色透明的液體，有杏仁樣的氣味，閃點60℃，熔點-36.5℃，沸點161.7℃。溶于熱水、乙醇、乙醚和苯，在空氣中氧化逐漸變?yōu)辄S色至棕褐色。

　　目前，我國的糠醛生產主要以玉米芯為原料，以硫酸為催化劑，一步法進行生產�？啡┥�產采用加壓水解生產工藝，主要過程包括：清洗、原料粉碎、混酸、水解、冷凝、初餾、分離和精餾等。

　　但是，出產率和三廢處理等有待提高。

　　水解主要反應方程式如下：

　　專利申請?zhí)枮?009100102714的一種糠醛生產與污水 、廢渣、廢氣處理一體化工藝，適用于糠醛生產企業節能及三廢處理改造。其特征是采用石灰石和白云石中和糠醛廢水，使醋酸轉化為醋酸鈣鎂，然后與水解鍋產生的高溫醛汽換熱，再進入蒸發器;廢水蒸發產生的高溫水蒸氣進入水解鍋?zhàn)鳛榉磻?yīng)介質，剩余濃縮液脫色后提取醋酸鈣鎂鹽，殘液用于煙氣脫硫、脫硝。高溫醛渣經低壓自熱蒸發回收糠醛后，再經低溫干燥使醛渣含水率降至20%以下。該發明的三廢雖有較好處理，但是使用的輔助原料較多，成本較高，廢水的后處理較麻煩。

　　專利申請?zhí)枮?012100966677的發明公開了一種用玉米芯制取糠醛的生產方法，其步驟為，首先玉米芯粉碎和稀硫酸混合，然后經過水解處理，得到的糠醛蒸汽經過中和然后進行除雜工序，再經過反復多次的蒸餾，把糠醛蒸汽收入冷凝器的收集器中，然后把得到的粗糠醛再次經過中和處理，然后用減壓蒸餾法或者水蒸氣蒸餾法進行精制得到最終的糠醛制品。該發明對處理工藝參數公開不充分，難以指導實踐，廢水回收利用欠佳。

　　專利申請?zhí)枮?011101067039的發明涉及一種以玉米芯為原料制備糠醛的方法。所述方法包括以下步驟：1)將玉米芯粉碎后，與濃度為0.1～0.5wt%的硫酸溶液混合均勻;2)將步驟1)中的混合物加熱，加入添加劑酚類和芳胺類阻聚劑，攪拌混合均勻;其中添加劑的加入量占玉米芯總質量0.05～0.5%;3)在玉米芯水解反應釜中發生水解反應生成糠醛，所述反應釜的中部設有金屬絲隔板，將步驟2)中的含添加劑的混合物加入到玉米芯水解反應釜中的金屬絲隔板上，水解溫度為150～190℃，水氣化后上升，與混合物接觸，發生水解反應，氣態的水解產物糠醛逸出，得到糠醛冷凝液。該發明的成品中含有其它添加劑帶來的副產物。

　　發明內容

　　發明目的：

　　本發明提供一種反應產物純度高、三廢排放少的糠醛清潔生產流水線及其生產方法。

　　技術方案：

　　本發明提供的糠醛清潔生產流水線及其生產方法，具有：篩分、粉碎、配酸、水解、初餾、分離和精餾等工藝設施及其工藝步驟，另具有廢氣、廢水和廢渣的處理設施。優選具有自控裝置，能夠?qū)崿F(xiàn)全系統的自動化控制生產過程。

　　其中，

　　篩分：玉米芯難免混有泥沙等雜物，篩分過程中分離出灰塵雜質。

　　粉碎及裝料：玉米芯通過螺旋給料機運到破碎工段，粉碎后的玉米芯粒度約10-20mm，碎料風送至封閉的料倉。

　　混酸：將濃硫酸配成2~6%(優選2-4%，對降解效果更好)的稀硫酸，經閥門調節計量后加到拌酸機中，和原料均勻混合，做到原料與稀酸同時加完。

　　水解：由玉米芯中富含的多縮戊糖產生木糖，木糖經脫水后生成糠醛。水解在水解鍋中進行，按0.18-0.2t/m3的裝料密度將混酸后的玉米芯裝入水解鍋，蓋上鍋蓋，旋緊后送蒸汽進入罐底蒸汽室，開始升溫加壓，整個水解的時間約為4-6小時，水解鍋中的蒸汽壓力為0.5-1.0MPa(優選0.6-0.8MPa)、蒸汽溫度為140-180℃(優選160-175℃)，此時玉米芯水解的效率最高、水解的出產率最好。反應后生成的毛醛氣共沸物由塔頂管道排出(此時糠醛含量5%左右)，水解渣從水解鍋底部排掉。

　　初餾：從水解鍋出來的毛醛氣經冷卻后進入初餾塔，在初餾塔底部用二次蒸汽加熱提濃，(首先通入蒸汽控制塔內溫度在65-80℃，塔頂溫度保持在55-70℃，保持此溫度范圍的時間為整個初餾加熱時間的1/3-1/2，緩慢加熱使得水分與糠醛分離過程減緩，有效組分流失減少)。繼續對醛液蒸餾，升高塔內溫度，使糠醛和水共沸蒸發，保持塔頂溫度為94-97℃，塔底溫度為98-108℃，塔頂排出含醛水汽，含醛水汽經冷凝器冷凝變?yōu)橐后w進入分醛罐，利用比重不同(水=1、糠醛=1.16)，在分醛罐中水醛分離，分醛罐頂部含醛7%-10%左右的水溶液，回流到初餾塔進行再蒸發。底部90%-93%左右的醛液自流到毛醛罐。初餾塔底部廢水送至污水處理工段進行處理。

　　中和：毛醛經計量后進入中和罐，與配堿罐來的稀純堿水溶液在中和罐中攪拌中和，與毛醛中的醋酸反應生成醋酸鈉、水和二氧化碳，中和后經毛醛沉淀罐進一步進行水醛分離，保證大部分水分盡快分離排出，水醛分離后的二次醛液再從塔底部排出去精餾塔。

　　精餾：精餾塔內壓力控制在負壓0.07-0.09MPa左右，同時控制塔內溫度在105-110℃，塔頂溫度保持在95-100℃。在此條件下物料中的糠醛被蒸出，糠醛蒸汽經冷凝后得到濃度99%以上的糠醛成品，打入成品罐。

　　精制塔底部的醛泥(主要為甲酸納、醋酸鈉和少量水)另行回收處理。

　　有益效果：

　　該發明能夠用于玉米棒的大規模處理，水解、初餾、脫水、精餾的時間、溫度和壓力設置合理，所得成品糠醛的純度高，出產率高。水汽資源充分利用，能耗較低，廢水、廢氣、廢渣符合環保要求。

　　經GC檢測，Sn-ZSM-5沸石分子篩膜對乙酸/水的分離效果完全達到了國際先進水平，說明Sn-ZSM-5沸石分子篩膜應用在滲透蒸發回收糠醛廢水中乙酸的應用中是可行的，具有重要的工業應用價值。

　　附圖說明

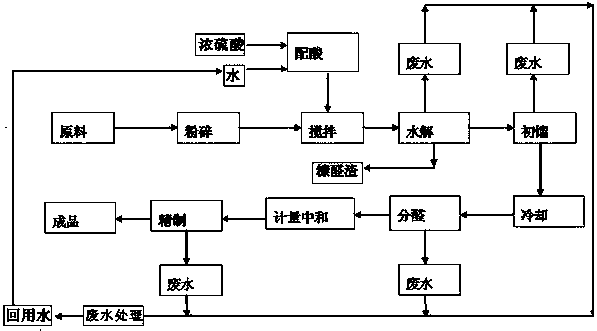

　　圖1是本發明的一個工藝流程圖。

　　具體實施方式

　　如附圖1所示的糠醛清潔生產流水線，具有篩分、粉碎、配酸、水解、初餾、分離和精餾的工藝設施，另具有廢氣、廢水和廢渣的后處理設施。

　　混酸工藝步驟中，是將濃硫酸配成3~5%的稀硫酸，和原料玉米芯均勻混合，原料與稀酸同時加完;

　　水解工藝步驟中：按0.18-0.2t/m3的裝料密度將混酸后的玉米芯裝入水解鍋，整個水解的時間為4-6小時，水解鍋中的蒸汽壓力為0.5-1.0MPa、蒸汽溫度為150-170℃，水解反應后生成的毛醛氣共沸物由塔頂管道排出，水解渣從水解鍋底部排出進行后處理。

　　初餾：從水解鍋出來的毛醛氣經冷卻后進入初餾塔，在初餾塔底部用二次蒸汽加熱提濃，首先通入蒸汽控制塔內溫度在70-80℃，塔頂溫度保持在60-70℃。頂部含醛7%-10%左右的水溶液，回流到初餾塔進行再蒸發。然后，繼續升高塔內溫度，使糠醛和水共沸蒸發，保持塔頂溫度為94-97℃，塔底溫度為98-108℃，塔頂排出含醛水汽，含醛水汽經冷凝器冷凝變?yōu)橐后w進入分醛罐，利用比重不同，在分醛罐中水醛分離;底部的毛醛液自流到毛醛罐。

　　中和：毛醛液經計量后再進入中和罐，與配堿罐來的稀純堿水溶液在中和罐中攪拌中和，與毛醛液中的醋酸反應生成醋酸鈉、水和二氧化碳，中和后再經毛醛沉淀罐進一步進行水醛分離。

　　精餾：水醛分離后的二次醛液送入精餾塔，精餾塔內壓力控制在負壓0.07-0.09MPa左右，同時控制塔內溫度在105-110℃，塔頂溫度保持在95-100℃;在此條件下物料中的糠醛被蒸出，糠醛蒸汽經冷凝后打入成品罐。
