摘要
一種生活用環保型垃圾桶，包括桶體，所述桶體中部設有隔板，隔板上分布有若干個漏水孔，隔板下方設有集液裝置，所述集液裝置呈半球形，集液裝置最底端連接有排液管，集液裝置下方為盛液腔，所述排液管的出液口朝上設置于所述盛液腔中，所述盛液腔底部放置有若干根活性炭?jī)艋瘲l。本實用新型的有益效果是排液管的設計，在盛液腔中的液體產生異味時，排液管可以防止異味進入桶體內，活性炭?jī)艋瘲l可以對污水進行凈化，防止污水產生異味或減緩污水產生異味的進程;壓板下壓可以對桶體內的垃圾進行壓縮;而驅蟲燈在夜晚時可以發光驅散垃圾桶周?chē)奈孟�，避免了垃圾桶周�(chē)奂妥躺罅康奈孟墶?/P>
摘要附圖
權利要求書
1.一種生活用環保型垃圾桶，包括桶體，其特征在于，所述桶體中部設有隔板，隔板上分布有若干個漏水孔，隔板下方設有集液裝置，所述集液裝置呈半球形，集液裝置最底端連接有排液管，所述排液管呈C形，集液裝置下方為盛液腔，所述排液管的出液口朝上設置于所述盛液腔中，所述盛液腔底部放置有若干根活性炭?jī)艋瘲l;位于隔板上方的桶體側壁的右側開設有滑移槽，左側開設有穿透槽，在桶體的上部設有壓板，壓板呈圓形，壓板右側焊接有滑移柱，滑移柱位于滑移槽內，左側焊接有壓縮踏板，所述壓縮踏板呈Z字形，壓縮踏板上端穿過穿透槽與壓板連接，壓板下方設有支撐彈簧，支撐彈簧一端與壓板連接，一端與隔板的上表面連接;桶體頂部設有驅蟲燈，驅蟲燈一側設有蓄電池，桶體的上表面安裝有太陽能電池板，太陽能電池板通過導線與蓄電池相連接，驅蟲燈通過設在桶體外側壁上的光敏開關經導線與蓄電池串聯。
2.根據權利要求1所述的一種生活用環保型垃圾桶，其特征在于，所述排液管由塑料制成。
3.根據權利要求1所述的一種生活用環保型垃圾桶，其特征在于，所述桶體的外側壁上開設有一垃圾進口。
4.根據權利要求3所述的一種生活用環保型垃圾桶，其特征在于，所述垃圾進口位于壓板下方位置。
5.根據權利要求1所述的一種生活用環保型垃圾桶，其特征在于，所述桶體底部開設有污水出口。
說明書
一種生活用環保型垃圾桶
技術領域
本實用新型涉及生活垃圾桶技術領域，具體涉及一種生活用環保型垃圾桶。
背景技術
垃圾桶用于存放垃圾，然后再由環衛工人統一進行清理收集。在被收集前，垃圾在垃圾桶中會腐敗，從而會產生較多異味，尤其是垃圾中可能會存在的污水嚴重影響中空氣環境，此外，此類異味還會吸引大量的蚊蠅，給周?chē)藗兊纳顜?lái)很大的困擾;另外，當垃圾較多時，垃圾桶存放不下，此時就會存在垃圾溢出的情況，實際上垃圾桶內還存在著較多的可利用空間。
實用新型內容
本實用新型的目的在于提供一種生活用環保型垃圾桶，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：
一種生活用環保型垃圾桶，包括桶體，所述桶體中部設有隔板，隔板上分布有若干個漏水孔，隔板下方設有集液裝置，所述集液裝置呈半球形，集液裝置最底端連接有排液管，所述排液管呈C形，集液裝置下方為盛液腔，所述排液管的出液口朝上設置于所述盛液腔中，所述盛液腔底部放置有若干根活性炭?jī)艋瘲l;位于隔板上方的桶體側壁的右側開設有滑移槽，左側開設有穿透槽，在桶體的上部設有壓板，壓板呈圓形，壓板右側焊接有滑移柱，滑移柱位于滑移槽內，左側焊接有壓縮踏板，所述壓縮踏板呈Z字形，壓縮踏板上端穿過穿透槽與壓板連接，壓板下方設有支撐彈簧，支撐彈簧一端與壓板連接，一端與隔板的上表面連接;桶體頂部設有驅蟲燈，驅蟲燈一側設有蓄電池，桶體的上表面安裝有太陽能電池板，太陽能電池板通過導線與蓄電池相連接，驅蟲燈通過設在桶體外側壁上的光敏開關經導線與蓄電池串聯。
本實用新型進一步的效果：所述排液管由塑料制成。
本實用新型再進一步的效果：所述桶體的外側壁上開設有一垃圾進口。
本實用新型再進一步的效果：所述垃圾進口位于壓板下方位置。
本實用新型再進一步的效果：所述桶體底部開設有污水出口。
本實用新型的有益效果是排液管的設計，在盛液腔中的液體產生異味時，排液管可以防止異味進入桶體內，進而防止其污染周?chē)h(huán)境，活性炭?jī)艋瘲l可以對污水進行凈化，防止污水產生異味或減緩污水 產生異味的進程;壓板下壓可以對桶體內的垃圾進行壓縮;而驅蟲燈在夜晚時可以發光驅散垃圾桶周?chē)奈孟�，避免了垃圾桶周�(chē)奂妥躺罅康奈孟墶?/P>

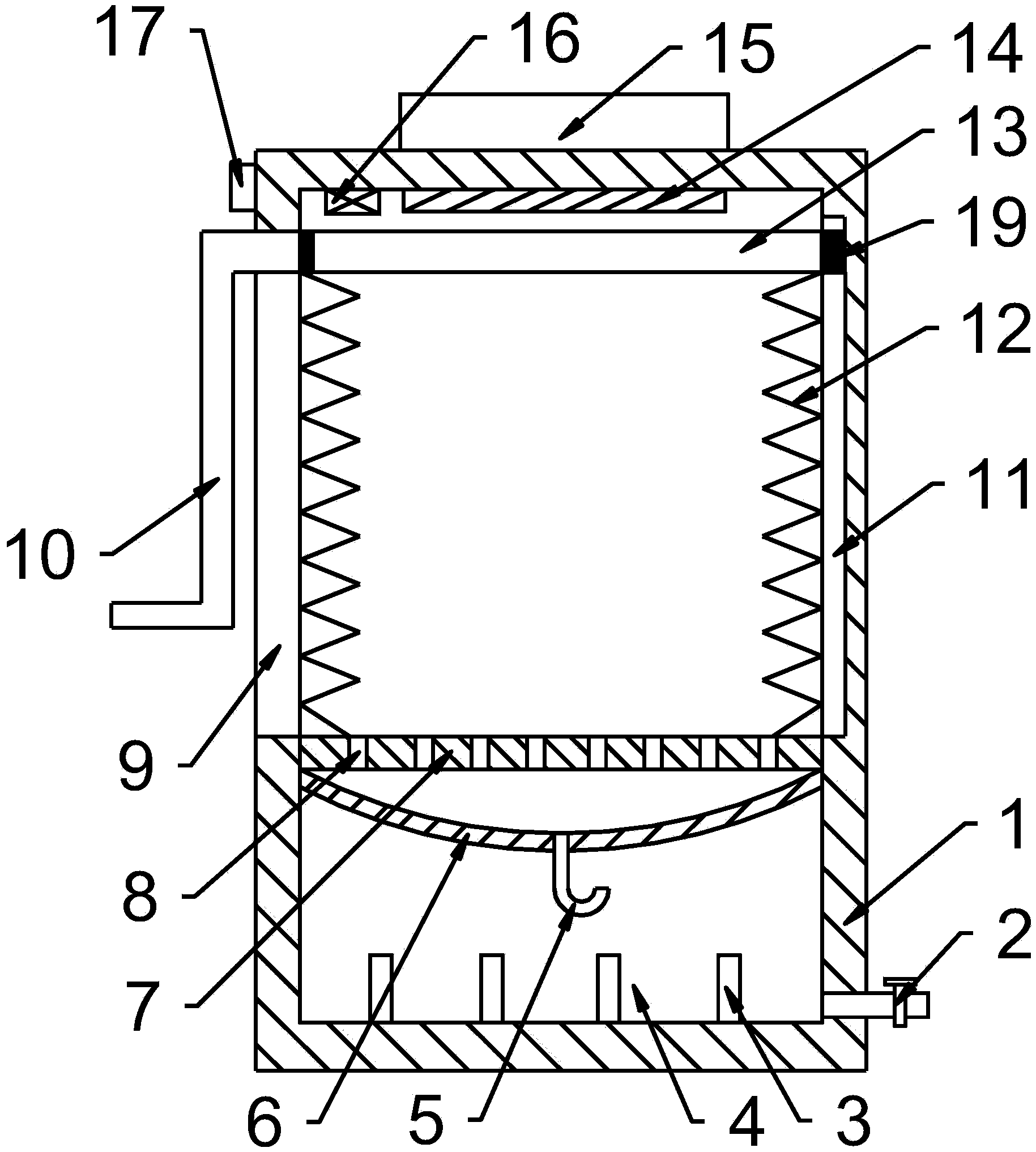

圖1為本實用新型的結構示意圖;
圖2為本實用新型的外觀圖;
圖3為本實用新型壓板的結構示意圖。
圖中：1-桶體、2-污水出口、3-活性炭?jī)艋瘲l、4-盛液腔、5- 排液管、6-集液裝置、7-隔板、8-漏水孔、9-穿透槽、10-壓縮踏板、 11-滑移槽、12-支撐彈簧、13-壓板、14-驅蟲燈、15-太陽能電池板、 16-蓄電池、17-光敏開關、18-垃圾進口、19-滑移柱。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例�；诒緦�(shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1、圖2和圖3，本實用新型實施例中，一種生活用環保型垃圾桶，包括桶體1，所述桶體1中部設有隔板7，隔板7上分布有若干個漏水孔8，隔板7下方設有集液裝置6，所述集液裝置6 呈半球形，集液裝置6最底端連接有排液管5，所述排液管5呈C形，集液裝置6下方為盛液腔4，所述排液管5的出液口朝上設置于所述盛液腔4中，所述盛液腔4底部放置有若干根活性炭?jī)艋瘲l3，排液管5的設計，在盛液腔4中的液體產生異味時，排液管5可以防止異味進入桶體1內，進而防止其污染周?chē)h(huán)境，活性炭?jī)艋瘲l3可以對污水進行凈化，防止污水產生異味或減緩污水產生異味的進程。
位于隔板7上方的桶體1側壁的右側開設有滑移槽11，左側開設有穿透槽9，在桶體1的上部設有壓板13，壓板13呈圓形，壓板 13右側焊接有滑移柱19，滑移柱19位于滑移槽11內，左側焊接有壓縮踏板10，所述壓縮踏板10呈Z字形，壓縮踏板10上端穿過穿透槽9與壓板13連接，壓板13下方設有支撐彈簧12，支撐彈簧12 一端與壓板13連接，一端與隔板7的上表面連接。
桶體1頂部設有驅蟲燈14，驅蟲燈14一側設有蓄電池16，桶體 1的上表面安裝有太陽能電池板15，太陽能電池板15通過導線與蓄電池16相連接，驅蟲燈14通過設在桶體1外側壁上的光敏開關17 經導線與蓄電池16串聯，白天太陽能電池板15接收太陽光，將太陽能轉化為電能儲存在蓄電池16中，使用時，光敏開關17用以根據接收到的光的強度來控制電路的開閉，當夜晚來臨時，光敏開關17接通驅蟲燈14和蓄電池16，驅蟲燈14發光驅散垃圾桶周?chē)奈孟墸苊饬死爸車奂妥躺罅康奈孟墸３汁h(huán)境衛生的同時有效預防了疾病的傳播，方便了人們的生活。
所述排液管5由塑料制成。
所述桶體1的外側壁上開設有一垃圾進口18。所述垃圾進口18 位于壓板13下方位置。
所述桶體1底部開設有污水出口2。
本實用新型的工作過程是：在盛液腔4中的液體產生異味時，排液管5可以防止異味進入桶體1內，進而防止其污染周?chē)h(huán)境，活性炭?jī)艋瘲l3可以對污水進行凈化，防止污水產生異味或減緩污水產生異味的進程;當桶體1內的垃圾裝滿時，用腳踩下壓縮踏板10，壓縮踏板10帶動壓板13向下壓縮垃圾，之后壓板13在支撐彈簧12的彈力下彈回，從而實現了對桶體1內垃圾壓縮的功能;白天太陽能電池板15接收太陽光，將太陽能轉化為電能儲存在蓄電池16中，使用時，光敏開關17用以根據接收到的光的強度來控制電路的開閉，當夜晚來臨時，光敏開關17接通驅蟲燈14和蓄電池16，驅蟲燈14發光驅散垃圾桶周?chē)奈孟�，避免了垃圾桶周�(chē)奂妥躺罅康奈孟�，保持環境衛生的同時有效預防了疾病的傳播，方便了人們的生活。
