申請日2015.07.15
公開(公告)日2017.04.19
IPC分類號C02F3/12; C02F3/34; G05B11/32; G05B11/36
摘要

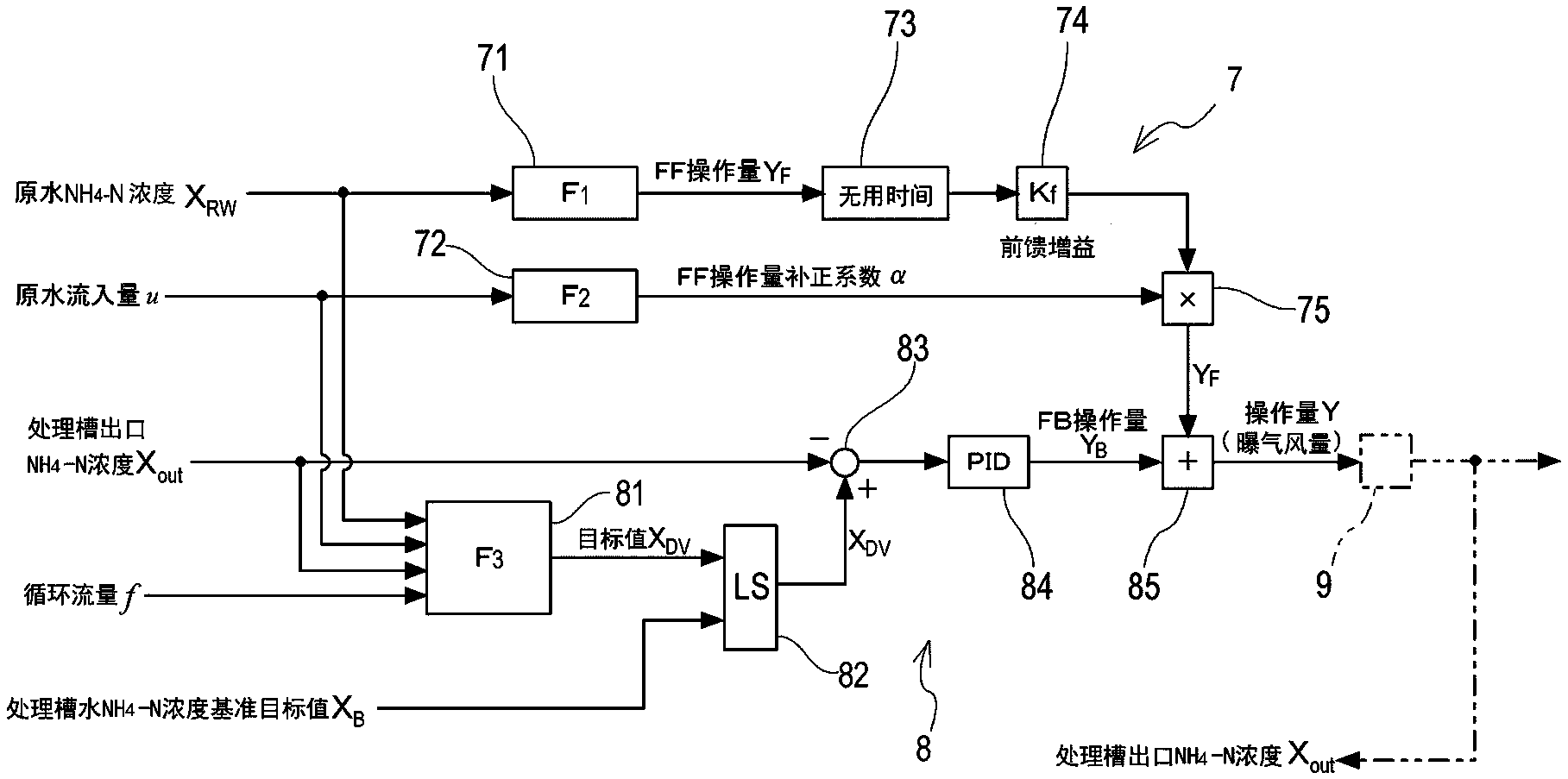

求得處理槽的曝氣風量的曝氣風量計算裝置(65)具備計算部(67)，該計算部(67)具有生成比處理槽入口NH4‑N濃度(Xin)小的目標值(XDV)的目標值計算元件(81);和基于處理槽出口NH4‑N濃度(Xout)與目標值(XDV)的偏差生成FB操作量(YB)的FB操作量計算元件(84)，并基于FB操作量(YB)算出作為曝氣風量的操作量(Y)。處理槽入口NH4‑N的濃度是基于原水NH4‑N濃度(XRW)、原水流入量、處理槽出口NH4‑N濃度(Xout)、以及循環流量求得的值，或者，是由處理槽入口NH4‑N的濃度計(63)檢測出的值。
權利要求書
1.一種曝氣風量計算裝置，是求得用活性污泥法凈化被處理水的向處理槽的曝氣風量的曝氣風量計算裝置，
具備計算單元，
所述計算單元具有生成比作為所述處理槽的入口的被處理水的氨態氮濃度的處理槽入口氨態氮濃度小的目標值的目標值計算元件;和基于作為由所述處理槽所處理的處理水的氨態氮濃度的處理槽出口氨態氮濃度與所述目標值的偏差生成反饋操作量的反饋操作量計算元件，并基于所述反饋操作量算出作為所述曝氣風量的操作量。
2.根據權利要求1所述的曝氣風量計算裝置，其特征在于，
所述計算單元還具有：選擇規定的基準目標值與由所述目標值計算元件生成的所述目標值中較小的一個作為所述目標值向所述反饋操作量計算元件輸出的低值選擇器。
3.根據權利要求1或2所述的曝氣風量計算裝置，其特征在于，
還具備獲得單元，所述獲得單元獲得作為流入所述處理槽的原水的氨態氮濃度的原水氨態氮濃度、作為流入所述處理槽的所述原水的流入量的原水流入量、所述處理槽出口氨態氮濃度、以及作為從所述處理水分離并返回所述處理槽的污泥的流量的循環流量，
所述計算單元以基于所述原水氨態氮濃度、所述原水流入量、所述處理槽出口氨態氮濃度、以及所述循環流量計算所述處理槽入口氨態氮濃度的形式構成。
4.根據權利要求1至3中任意一項所述的曝氣風量計算裝置，其特征在于，
所述計算單元還具有：基于作為流入所述處理槽的原水的氨態氮濃度的原水氨態氮濃度生成前饋操作量的前饋操作量計算元件、和使所述前饋操作量與所述反饋操作量相加的加法計算器;并以將所述前饋操作量附加于所述反饋操作量而算出所述操作量的形式構成。
5.根據權利要求4所述的曝氣風量計算裝置，其特征在于，
所述計算單元還具有：求得補正系數的補正系數計算元件和使所述前饋操作量與所述補正系數相乘從而補正所述前饋操作量的乘法計算器，該補正系數用于在作為流入所述處理槽的所述原水的流入量的原水流入量大于規定的基準流入量時使所述前饋操作量增加，在所述原水流入量小于所述規定的基準流入量時使所述前饋操作量減少。
6.根據權利要求1至5中任意一項所述的曝氣風量計算裝置，其特征在于，
所述目標值為比所述處理槽入口氨態氮濃度小了規定值的值，
所述規定值為通過曝氣而被處理水的COD或BOD為一定值時的、從該被處理水的氨態氮濃度的所述曝氣開始時起的變化量的絕對值。
7.根據權利要求1至6中任意一項所述的曝氣風量計算裝置，其特征在于，
所述目標值為比所述處理槽入口氨態氮濃度小了從2~10(mg/L)的范圍選擇的值的值。
8.一種水處理系統，具備：
包括配備有散氣裝置的好氧槽并用活性污泥法凈化被處理水的處理槽;
測定流入所述處理槽的原水的氨態氮濃度的原水氨態氮濃度計或測定所述處理槽的入口的所述被處理水的氨態氮濃度的處理槽入口氨態氮濃度計;
測定從所述處理槽流出的處理水的氨態氮濃度的處理槽出口氨態氮濃度計;
根據權利要求1至7中任意一項所述的曝氣風量計算裝置;和
基于由所述曝氣風量計算裝置求得的所述操作量控制所述散氣裝置的曝氣風量控制裝置。
說明書
曝氣風量計算裝置以及水處理系統
技術領域
本發明涉及使用活性污泥法進行凈化處理的水處理系統。
背景技術
以往，在生活廢水等的廢水處理中，使用活性污泥凈化廢水的水處理系統被使用。例如，專利文獻1中所記載的水處理系統具備：貯存原水的原水槽;通過活性污泥對原水中的污濁物質進行生物處理的一系列處理槽;和從原水與活性污泥混合后的被處理水將污泥沉淀分離的沉淀池。上述一系列處理槽包括：厭氧槽、無氧槽以及配備散氣裝置的好氧槽。在這些處理槽中進行原水所含有的碳類有機物、含氮化合物、含磷化合物等污濁物質的去除。
現有技術文獻：
專利文獻：
專利文獻1：日本特開2004-275826號公報。
發明內容
發明要解決的問題：
下水處理的廢水基準項目包括T-N(總氮)、T-P(總磷)、BOD(生化需氧量)，所有這些項目必須滿足規定的處理基準。然而，能夠快速并且便宜地測定BOD的技術還未被開發。因此，為了確保處理水的BOD滿足規定的處理基準，以能夠充裕地達成處理基準的曝氣風量進行好氧槽的曝氣。
解決問題的手段：
然而，可知在活性污泥法的水處理過程中，被處理水的BOD具有從處理開始后比較早的階段開始減少，隨后變化變緩慢的特征，被處理水的氨態氮(以下，存在記載為“NH4-N”的情況)濃度具有在處理開始后幾乎不立即變化，而從BOD的變化變緩慢左右才開始減少的特征。即，活性污泥法的水處理過程中，與硝化速度相比有機物的分解速度較快。(第一見解)。
發明人們?yōu)榱蓑?yàn)證上述第一見解而進行了下面會說明的實驗。該實驗中，對被填充于實驗容器的被處理水A，B以規定的曝氣風量進行曝氣，并測定NH4-N濃度與COD(化學需氧量)。實驗時的曝氣風量大于最低風量，且為相對以往的水處理系統中基準的NH4-N濃度的被處理水而設定的曝氣風量中較小的值。另外， BOD僅為生物分解性有機物的需氧量，與此相對，COD為有機物與無機物的兩個的需氧量，所以?xún)烧卟煌嬖趯⒈菳OD在短時間內能夠測定的COD作為BOD的代替指標來使用的情況。該實驗結果由如圖14所示的好氧槽中的NH4-N濃度的處理行為與COD的處理行為的時序變化的圖表所表示。該圖表中，縱軸表示NH4-N濃度與COD，橫軸表示處理時間，實線表示NH4-N濃度的時序變化，虛線表示COD的時序變化。
根據圖14的圖表，可看出關于被處理水A、B，NH4-N濃度的處理行為與COD的處理行為共通的特征。其共通的特征是，COD從開始處理后較早的階段開始減少，隨后變化慢慢變緩，不久處于即使繼續曝氣也幾乎不變化的狀態。又，共通的特征是，NH4-N濃度，超過某一處理時間之前幾乎不變化，從超過某一處理時間之后開始急劇減少。
被處理水A中，處理時間TC1之后COD幾乎不變化。從處理開始時到處理時間TC1被處理水A的NH4-N濃度變化量為ΔX1(mg/L)。另一方面，被處理水B中，處理時間TC2之后COD幾乎不變化。從處理開始時到處理時間TC2被處理水B的NH4-N濃度的變化量為ΔX2(mg/L)。盡管被處理水A與被處理水B的水質不同，處理開始時的NH4-N濃度不同，但變化量ΔX1與變化量ΔX2大致為相同的值。又，雖然該說明書中沒有記載，但是也可看出關于與被處理水A、B不同水質的被處理水與被處理水A，B同樣的傾向。因此可知，即使處理開始時的被處理水的NH4-N濃度不同，NH4-N只有ΔX(mg/L)被硝化，COD被處理到一定水準(即、即使再繼續曝氣COD的值也幾乎不變化的程度)(第二見解)。
基于上述第一見解，通過將硝化所需量的氧向好氧槽供給，能夠供給有機物的分解所需量的氧。因此，本發明中，作為處理水的BOD的代替指標而使用NH4-N濃度，以處理水的NH4-N濃度達到規定的目標值以下的形式控制好氧槽的曝氣風量。這樣的曝氣風量控制中，如果原水的NH4-N濃度為規定的目標值以下則不再需要硝化，所以如果將好氧槽的曝氣風量控制為最低風量，則能夠削減散氣裝置的運行能耗。然而，好氧槽的曝氣風量少時，可能會使被處理水中的有機物不完全分解從而處理水的BOD超過規定的處理基準。因此，本發明中，再基于上述第二見解，通過適當?shù)卦O(shè)定曝氣風量的目標值，抑制曝氣風量的同時可靠地進行被處理水中的有機物的處理。
根據本發明的曝氣風量計算裝置，是求得用活性污泥法凈化被處理水的向處理槽的曝氣風量的曝氣風量計算裝置，其特征在于，具備計算單元，所述計算單元具有生成比作為所述處理槽的入口的被處理水的氨態氮濃度的處理槽入口氨態氮濃度小的目標值的目標值計算元件;和基于作為由所述處理槽所處理的處理水的氨態氮濃度的處理槽出口氨態氮濃度與所述目標值的偏差生成反饋操作量的反饋操作量計算元件，并基于所述反饋操作量算出作為所述曝氣風量的操作量。
又，根據本發明的水處理系統，其特征在于，具備：包括配備有散氣裝置的好氧槽并用活性污泥法凈化被處理水的處理槽;測定流入所述處理槽的原水氨態氮濃度的原水氨態氮濃度計或測定所述處理槽的入口的所述被處理水的氨態氮濃度的處理槽入口氨態氮濃度計;測定從所述處理槽流出的處理水的氨態氮濃度的處理槽出口氨態氮濃度計;所述曝氣風量計算裝置;和基于由所述曝氣風量計算裝置求得的所述操作量控制所述散氣裝置的曝氣風量控制裝置。
根據上述曝氣風量計算裝置以及上述水處理系統，處理槽出口NH4-N濃度的目標值為總是低于處理槽入口的NH4-N濃度的值。而且，基于目標值與處理槽出口NH4-N濃度(控制值)的偏差通過反饋控制決定操作量(曝氣風量)，所以為了降低被處理水的NH4-N濃度繼續進行充分的曝氣。借此，能夠避免曝氣風量明顯減少而被處理水中的有機物不被充分分解的情況，并能可靠地進行被處理水中的有機物的處理。此外，處理槽出口NH4-N濃度的目標值根據處理槽入口的NH4-N濃度的變化而變化，所以曝氣風量不會過剩，能夠抑制曝氣風量以及散氣裝置的運行能耗。
在上述中，所述目標值為比所述處理槽入口氨態氮濃度小了規定值的值，該規定值也可以是，通過曝氣而被處理水的COD或BOD達到一定值時的，從該被處理水的氨態氮濃度的所述曝氣開始時的變化量的絕對值。另外，上述“COD或BOD為一定值”，嚴格來說包括：COD或BOD達到一定值的狀態，加上COD或BOD的減少幅度與曝氣開始時相比較小，即使繼續曝氣COD或BOD的變動也較小(例如，每1小時的減少率為5%以下或10%以下)的狀態。又，也可以是所述目標值為比所述處理槽入口氨態氮濃度小了從2~10(mg/L)的范圍選擇的值的值。
以往，為了確保處理水的BOD滿足規定的處理基準，以能夠充裕地達成處理基準的曝氣風量進行好氧槽的曝氣，但是根據上述曝氣風量計算裝置以及上述水處理系統，能夠可靠地進行被處理水中的有機物的處理，同時適當?shù)匾种票惶幚硭衅貧怙L(fēng)量増大，所以能夠削減散氣裝置的運行能耗。
上述曝氣風量計算裝置以及上述水處理系統中，所述計算單元優選為還具有選擇規定的基準目標值與由所述目標值計算元件生成的所述目標值中較小的一個作為所述目標值向所述反饋操作量計算元件輸出的低值選擇器。根據該結構，處理槽出口NH4-N濃度的目標值總是為規定的基準目標值以下，所以在處理水的水質基準中含有NH4-N濃度的情況中有效。
也可以是上述曝氣風量計算裝置以及上述水處理系統還具備獲得單元，所述獲得單元獲得作為流入所述處理槽的原水的氨態氮濃度的原水氨態氮濃度、作為流入所述處理槽的所述原水的流入量的原水流入量、所述處理槽出口氨態氮濃度、以及作為從所述處理水分離并返回所述處理槽的污泥的流量的循環流量，所述計算單元以基于所述原水氨態氮濃度、所述原水流入量、所述處理槽出口氨態氮濃度、以及所述循環流量算出所述處理槽入口氨態氮濃度的形式構成。根據該結構，能夠基于原水NH4-N濃度等求得處理槽入口NH4-N濃度，能夠在水處理系統的處理系列為多系統時抑制NH4-N濃度計的數量的增加。
上述曝氣風量計算裝置以及上述水處理系統中，所述計算單元優選為還具有基于作為流入所述處理槽的原水的氨態氮濃度的原水氨態氮濃度生成前饋操作量的前饋操作量計算元件、和使所述前饋操作量與所述反饋操作量相加的加法計算器，并以基于所述反饋操作量以及所述前饋操作量算出所述操作量的形式構成。此處，也可以是所述計算單元還具有用于求得補正系數的補正系數計算元件和使所述前饋操作量與所述補正系數相乘從而補正所述前饋操作量的乘法計算器，該補正系數在作為流入所述處理槽的所述原水的流入量的原水流入量大于規定的基準流入量時使所述前饋操作量增加，在所述原水流入量小于所述規定的基準流入量時使所述前饋操作量減小。根據該結構，能夠?qū)⒒谠睉B(tài)氮濃度的變化預測的曝氣風量的增加量作為前饋操作量算出，并將其附加于操作量。而且，通過用補正系數補正前饋操作量，操作量根據流入處理槽的原水的量而變化，所以能夠抑制曝氣風量，同時可靠地進行被處理水中的有機物的處理。
發明效果：
根據本發明，處理槽出口NH4-N濃度的目標值隨著處理槽入口 NH4-N濃度的變化而變化，并且，總是為低于處理槽入口的NH4-N濃度以及處理槽出口NH4-N濃度的值。因此，能夠通過抑制曝氣風量同時繼續進行曝氣，能夠可靠地進行被處理水中的有機物的處理。
