申請日2015.08.25
公開(公告)日2016.02.24
IPC分類號F24D17/00; F24D19/10
摘要
本實用新型是一種多熱源中央熱水處理系統,該系統包括太陽能熱循環系統、水箱間熱循環系統、空氣源熱循環系統、電熱循環系統和中央控制系統,其中,所述太陽能熱循環系統主要由第一儲熱水箱和太陽能集熱器陣列組成;所述水箱間熱循環系統主要由第二儲熱水箱、第一儲熱水箱和泵循環管道組成;所述空氣源熱循環系統主要由空氣源熱泵機組和第二儲熱水箱組成;所述電熱循環系統主要由加熱器和第二儲熱水箱組成;所述中央控制系統主要由控制柜、及其控制的溫度傳感器和水泵組成。本實用新型技術能節約運行成本、用電量少、節省運行空間、無需專人維護,并且運行范圍廣。
權利要求書
1.一種多熱源中央熱水處理系統,其特征在于,該系統包括太陽能熱循環系統、水箱間熱循環系統、空氣源熱循環系統、電熱循環系統和中央控制系統,其中:

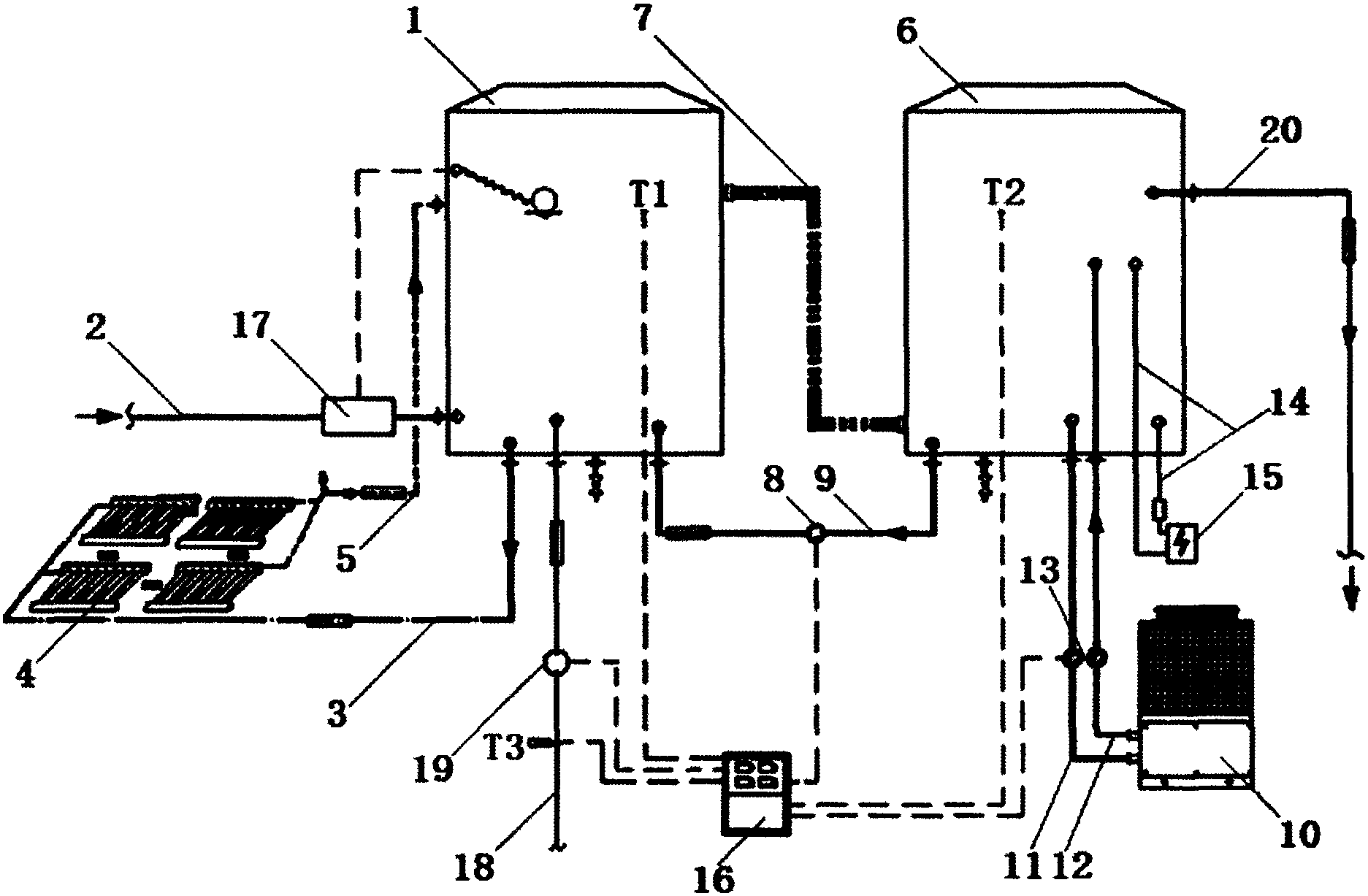

所述太陽能熱循環系統包括:第一儲熱水箱(1),所述第一儲熱水箱(1)下端通過太陽能進水管(3)連通太陽能集熱器陣列(4),所述太陽能集熱器陣列(4)通過太陽能出水管(5)連通第一儲熱水箱(1)上端;
所述水箱間熱循環系統包括:第二儲熱水箱(6),所述第二儲熱水箱(6)下端通過交換管道(7)連通第一儲熱水箱(1)上端,并且所述第二儲熱水箱(6)下端通過泵循環管道(8)連通第一儲熱水箱(1)下端,所述泵循環管道 (8)上設有循環泵(9);
所述空氣源熱循環系統包括:空氣源熱泵機組(10),所述空氣源熱泵機組(10)的進水口通過氣源進水管(11) 連通第二儲熱水箱(6)下端,空氣源熱泵機組(10)的出水口通過氣源出水管(12)連通第二儲熱水箱(6)上端,所述氣源進水管(11)和氣源出水管(12)上設有輸水泵(13);
所述電熱循環系統包括:加熱器,所述加熱器設置在第二儲熱水箱(6)內,加熱器向外引出有兩根加熱器引出線 (14),加熱器引出線(14)連接電源(15);
所述中央控制系統包括:控制柜(16),所述控制柜(16) 分別電連接循環泵(9)、輸水泵(13)、第一溫度傳感器 T1和第二溫度傳感器T2,用于控制通斷和接收溫度信號,所述第一溫度傳感器T1設置在第一儲熱水箱(1)上,所述第二溫度傳感器T2設置在第二儲熱水箱(6)上,用于檢測水溫。
2.根據權利要求1所述的多熱源中央熱水處理系統,其特征在于,所述第一儲熱水箱(1)下端連通有冷水供應管(2),所述冷水供應管(2)上設有遙控浮球閥(17),所述遙控浮球閥(17)對應第一儲熱水箱(1)頂端浮球裝置,用于控制第一儲熱水箱(1)的水位。
3.根據權利要求1所述的多熱源中央熱水處理系統,其特征在于,所述第一儲熱水箱(1)底端設有熱水回水管道(18),所述熱水回水管道(18)上設有熱水回水泵(19),所述熱水回水泵(19)電連接控制柜(16)。
4.根據權利要求3所述的多熱源中央熱水處理系統,其特征在于,所述熱水回水管道(18)上設有第三溫度傳感器T3,所述第三溫度傳感器T3電連接控制柜(16)。
5.根據權利要求1所述的多熱源中央熱水處理系統,其特征在于,所述第二儲熱水箱(6)上端連通有熱水供應管(20)。
說明書
一種多熱源中央熱水處理系統
技術領域
本實用新型涉及節能技術領域,具體涉及一種多熱源中央熱水處理系統。
背景技術
中央熱水系統是指處于該系統中的各供水接頭打開就能得到相應的熱水,為生活提供便利。目前在酒店、洗浴場所、會所等地使用,但隨著生活水平的提高,目前家庭和一些中小賓館也在逐步采用。中央熱水系統的熱源有多種選擇,如煤爐、電水暖爐、燃氣爐、燃油鍋爐、太陽能熱水、空氣源熱泵等。根據使用實際情況大多采用電水暖爐或者空氣源熱泵或者太陽能。本實用新型使用太陽能+電能加熱+ 空氣源熱泵三種組合方式來架構中央熱水處理系統,其性能穩定,無季節變化之憂,節約能源降低費用。
實用新型內容
本實用新型的目的在于克服現有技術存在的問題,提供一種多熱源中央熱水處理系統。
為實現上述技術目的,達到上述技術效果,本實用新型通過以下技術方案實現:
一種多熱源中央熱水處理系統,該系統包括太陽能熱循環系統、水箱間熱循環系統、空氣源熱循環系統、電熱循環系統和中央控制系統,其中:
所述太陽能熱循環系統包括:第一儲熱水箱,所述第一儲熱水箱下端通過太陽能進水管連通太陽能集熱器陣列,所述太陽能集熱器陣列通過太陽能出水管連通第一儲熱水箱上端;
所述水箱間熱循環系統包括:第二儲熱水箱,所述第二儲熱水箱下端通過交換管道連通第一儲熱水箱上端,并且所述第二儲熱水箱下端通過泵循環管道連通第一儲熱水箱下端,所述泵循環管道上設有循環泵;
所述空氣源熱循環系統包括:空氣源熱泵機組,所述空氣源熱泵機組的進水口通過氣源進水管連通第二儲熱水箱下端,空氣源熱泵機組的出水口通過氣源出水管連通第二儲熱水箱上端,所述氣源進水管和氣源出水管上設有輸水泵;
所述電熱循環系統包括:加熱器,所述加熱器設置在第二儲熱水箱內,加熱器向外引出有兩根加熱器引出線,加熱器引出線連接電源;
所述中央控制系統包括:控制柜,所述控制柜分別電連接循環泵、輸水泵、第一溫度傳感器T1和第二溫度傳感器 T2,用于控制通斷和接收溫度信號,所述第一溫度傳感器T1 設置在第一儲熱水箱上,所述第二溫度傳感器T2設置在第二儲熱水箱上,用于檢測水溫。
進一步的,所述第一儲熱水箱下端連通有冷水供應管,所述冷水供應管上設有遙控浮球閥,所述遙控浮球閥對應第一儲熱水箱頂端浮球裝置,用于控制第一儲熱水箱的水位。
進一步的,所述第一儲熱水箱底端設有熱水回水管道,所述熱水回水管道上設有熱水回水泵,所述熱水回水泵電連接控制柜。
進一步的,所述熱水回水管道上設有第三溫度傳感器 T3,所述第三溫度傳感器T3電連接控制柜。
進一步的,所述第二儲熱水箱上端連通有熱水供應管。
本實用新型的有益效果是:
1、多熱源組合循環方式,節約運行成本:用電量少,比傳統熱源設備省電75%,并根據用戶實際使用情況,實現定時,定溫,定水位功能,錯開用電高峰期,減少運行費用。
2、節省運行空間:傳統熱源設備如鍋爐,需要固定的房間放置機組,而本實用新型的空氣源熱泵機組可靈活安裝在室外地面,陽臺或樓頂,無需專門的機房,進一步節約成本。
3、無需專人維護:控制柜為電控方式,可實現遠距離控制,無需到達機組安裝現場,在房間里即可通過線控器設置機組運行狀態,簡單快捷,進一步降低機組維護費用。
4、運行范圍廣:最低達-10℃,最高達45℃,并且多熱源循環供能無論是否有陽光或斷電,都可以滿足對熱水的需求。
