申請(qǐng)日2015.06.17

　　公開(公告)日2015.09.09

　　IPC分類號(hào)C02F11/14

　　摘要

　　本發(fā)明涉及一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑及其制備方法和應(yīng)用，成分按質(zhì)量百分比，包括：SiO220-60%、Al2O3 5-20%、Fe2O31-15%、CaO5-15%、C5-30%和N 0.25-2%。制備方法包括：將廢棄混凝土、電石渣、廢粉煤灰和冶煉尾渣按照比例混合得到混合物，混合物和污泥混合，噴灑微生物去味劑，通風(fēng)保溫3-7天，即得。本發(fā)明的調(diào)理劑，既有脫水作用，又可作為建材原料的重要組成部分。用于污泥深度脫水時(shí)，方法簡(jiǎn)單，脫水率可以根據(jù)污泥綜合利用用途調(diào)節(jié)組成，水分最低可以降至5%以內(nèi)，又有利于制備建材如陶粒、磚等，降低污泥制備建材費(fèi)用。

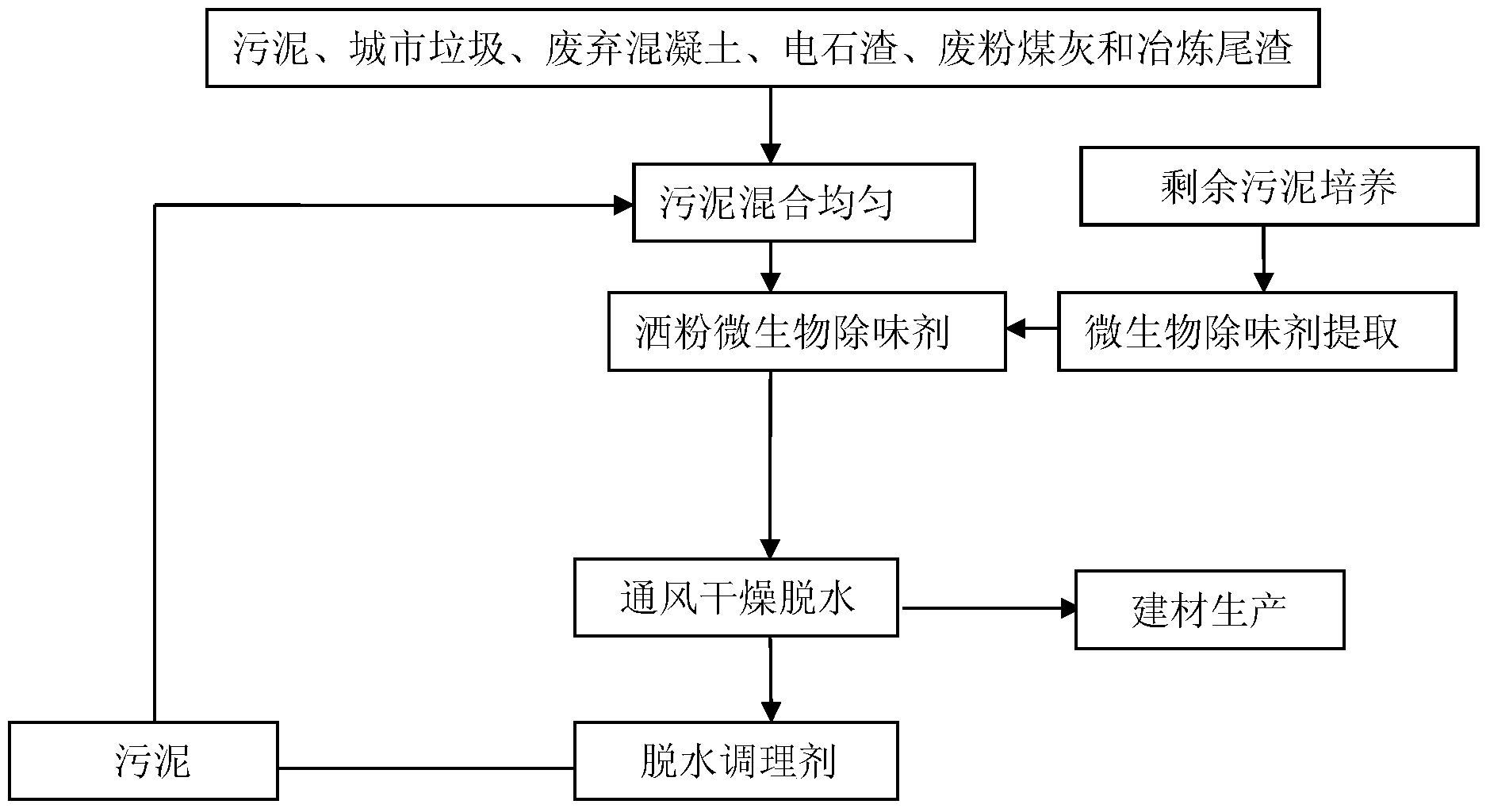

　　摘要附圖



　　權(quán)利要求書

　　1.一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑，其特征在于，所述污泥脫水復(fù)合 調(diào)理劑的成分按質(zhì)量百分比，包括：SiO220-60%、Al2O35-20%、Fe2O31-15%、CaO 5-15%、 碳元素C 5-30%和氮元素N 0.25-2%。

　　2.根據(jù)權(quán)利要求1所述的一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑，其特征在 于，所述SiO2、Al2O3、Fe2O3、CaO、C和N來源于污泥、廢棄混凝土、粉煤灰、城市垃圾、 冶煉尾渣、電石渣和生物質(zhì)中的至少一種。

　　3.一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的制備方法，包括：

　　將破碎后的廢棄混凝土、電石渣、廢粉煤灰和冶煉尾渣按照SiO220-60%：Al2O35-20%： Fe2O31-15%：CaO 5-15%：C 5-30%：N 0.25-2%的比例混合得到混合物，混合物和污泥按照 質(zhì)量比為1-10:1混合，混合后均勻噴灑微生物去味劑，通風(fēng)保溫3-7天，即得適應(yīng)剩余污泥 生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑;其中保溫的溫度為常溫-65℃，廢棄混凝土中粒度小于 1mm的顆粒的質(zhì)量比大于80%。

　　4.一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的應(yīng)用，其特征在于，所述污泥脫 水復(fù)合調(diào)理劑用于深度脫水。

　　5.根據(jù)權(quán)利要求4所述的一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的應(yīng)用，其 特征在于，所述深度脫水的方法包括：將污泥調(diào)理劑加入到污泥中，污泥調(diào)理劑加入量占污 泥干重的質(zhì)量百分含量為10～60%，攪拌10～20min，摻混均勻，制備建材型塊，將型塊在 5-30L/min/kg的條件下通風(fēng)7-10天，即得干燥后的污泥。

　　6.根據(jù)權(quán)利要求5所述的一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的應(yīng)用，其 特征在于，所述制備建材型塊的設(shè)備為制備建材成型設(shè)備。

　　7.根據(jù)權(quán)利要求5所述的一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的應(yīng)用，其 特征在于，所述污泥為城市市政污水處理所得到的含水95%以上污泥、工業(yè)污水處理污泥、 河道淤泥或池塘淤泥。

　　8.根據(jù)權(quán)利要求5所述的一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的應(yīng)用，其 特征在于，所述通風(fēng)方式為自然風(fēng)吹掃，吹掃的位置在型塊底部，均勻布風(fēng)。

　　9.根據(jù)權(quán)利要求5所述的一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的應(yīng)用，其 特征在于，所述污泥脫水后泥餅含水率低于5%。

　　說明書

　　一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑及其制備方法和應(yīng)用

　　技術(shù)領(lǐng)域

　　本發(fā)明屬于污泥脫水復(fù)合調(diào)理劑及其制備和應(yīng)用領(lǐng)域，特別涉及一種適應(yīng)剩余污泥生產(chǎn) 建材工藝的污泥脫水復(fù)合調(diào)理劑及其制備方法和應(yīng)用。

　　背景技術(shù)

　　污泥是污水處理過程中產(chǎn)生的一種粘稠狀物質(zhì)，以好氧、厭氧微生物為主體，有機(jī)質(zhì)含 量較高，與水的結(jié)合較緊密。一般污水廠二沉池污泥的含水率為97%～99%，其中間隙水約占 70%，毛細(xì)水占20%左右，吸附水約為7%，胞內(nèi)水約為3%。目前污水廠污泥經(jīng)沉淀及壓濾 脫水后，含水率為75%～85%。

　　普通壓濾機(jī)和離心脫水機(jī)無法對(duì)該污泥進(jìn)行深度脫水低于50%以下。80%左右含水率的 污泥體積較大，極易腐敗，難于運(yùn)輸和后續(xù)處理，給后續(xù)處理與處置帶來高費(fèi)用、二次污染 等諸多問題。針對(duì)污泥深度脫水的技術(shù)主要為加入調(diào)理劑、熱脫水、微波脫水和提高壓濾機(jī) 壓榨壓力或采取幾種技術(shù)耦合等幾個(gè)方面。

　　提高壓榨壓力增加投資，且脫水泥餅含水很難低于60%。熱脫水可以達(dá)到很高的脫水效 率，但易產(chǎn)生二次污染，脫水費(fèi)用高。一般是采取加入脫水劑并耦合壓濾機(jī)的方法對(duì)污泥進(jìn) 行脫水。常見的脫水劑有聚合鐵、聚合鋁、氧化鈣(生石灰)、聚丙烯酰胺、粉煤灰等。它們 的脫水原理是依靠增加中和能力、搭橋能力及滲透力，主要脫除間隙水和少量的毛細(xì)水，很 難脫除細(xì)胞內(nèi)的水�，F(xiàn)有技術(shù)中藥劑添加量較大、無法作用于細(xì)胞內(nèi)部水、調(diào)理作用不顯著、 調(diào)理劑加入影響了后續(xù)污泥的綜合利用等問題亟待解決。

　　發(fā)明內(nèi)容

　　本發(fā)明所要解決的技術(shù)問題是提供一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理 劑及其制備方法和應(yīng)用，該發(fā)明中的污泥脫水復(fù)合調(diào)理劑既有脫水作用，又有作為建材原料 的重要組成部分。使用污泥調(diào)理劑的深度脫水方法簡(jiǎn)單，脫水率可以根據(jù)污泥綜合利用用途 調(diào)節(jié)組成，水分最低可以降至5%以內(nèi)，又有利于制備建材如陶粒、磚等，降低污泥制備建材 費(fèi)用。

　　本發(fā)明的一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑，所述污泥脫水復(fù)合調(diào) 理劑的成分按質(zhì)量比例包括：SiO2 20-60%、Al2O3 5-20%、Fe2O3 1-15%、CaO 5-15%、碳元 素C 5-30%和氮元素N 0.25-2%。

　　所述SiO2、Al2O3、Fe2O3、CaO、C和N來源于污泥、廢棄混凝土、粉煤灰、城市垃圾、 冶煉尾渣、電石渣和生物質(zhì)中的至少一種。

　　一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的制備方法，包括：

　　將破碎后的廢棄混凝土、電石渣、廢粉煤灰和冶煉尾渣按照SiO2(20-60%)：Al2O3(5-20%)： Fe2O3(1-15%)：CaO(5-15%)：C(5-30%)：N(0.25-2%)的比例混合得到混合物，混合物和 污泥按照質(zhì)量比為1-10:1混合，混合后均勻噴灑微生物去味劑，通風(fēng)保溫3-7天，即得適應(yīng) 剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑;其中保溫的溫度為常溫-65℃，廢棄混凝土中 粒度小于1mm的顆粒的質(zhì)量比大于80%。

　　一種適應(yīng)剩余污泥生產(chǎn)建材工藝的污泥脫水復(fù)合調(diào)理劑的應(yīng)用，所述污泥脫水復(fù)合調(diào)理 劑用于深度脫水。

　　所述深度脫水的方法包括：將污泥調(diào)理劑加入到污泥中，污泥調(diào)理劑加入量占污泥干重 的質(zhì)量百分含量為10～60%，攪拌10～20min，摻混均勻，制備建材型塊，將型塊在5-30L/min/kg 的條件下通風(fēng)7-10天，即得干燥后的污泥。

　　所述制備建材型塊的設(shè)備為制備建材成型設(shè)備。

　　所述污泥為城市市政污水處理所得到的含水95%以上污泥、工業(yè)污水處理污泥、河道淤 泥或池塘淤泥。

　　所述通風(fēng)方式為自然風(fēng)吹掃，吹掃的位置在型塊底部，均勻布風(fēng)。

　　所述污泥脫水后泥餅含水率低于5%。

　　本發(fā)明的實(shí)現(xiàn)是基于的原理如下：

　　將剩余污泥、廢棄混凝土、粉煤灰、城市垃圾、冶煉尾渣、電石渣、生物質(zhì)的一種或幾 種按照一定比例混合均勻后，噴灑微生物除味劑，利用污泥生產(chǎn)建材型塊設(shè)備生產(chǎn)型快，利 用好氧發(fā)酵和利用廢棄混凝土、電石渣、廢粉煤灰中的堿性物質(zhì)與活性污泥中的細(xì)菌細(xì)胞壁 浸蝕破壞的雙重作用，釋放污泥中水分，在自然風(fēng)或加熱條件下保溫干燥一段時(shí)間，制得脫 水劑。

　　本發(fā)明的目的是提供一種耦合污泥做建材原料的處理處置工藝特點(diǎn)的污泥脫水復(fù)合調(diào)理 劑的制備方法，該調(diào)理劑具有利用溶胞技術(shù)脫水、無毒無害、不會(huì)對(duì)環(huán)境造成二次污染、脫 水費(fèi)用低等優(yōu)點(diǎn)，且在定位污泥綜合利用用途基礎(chǔ)上，有針對(duì)性的設(shè)計(jì)調(diào)理劑，即調(diào)理劑即 有脫水作用，又有可以作為污泥做建材的重要組成部分。本發(fā)明的另一個(gè)目的是提供一種使 用上述污泥調(diào)理劑的深度脫水方法，該方法簡(jiǎn)單，脫水率可以根據(jù)污泥做成建材的類型調(diào)節(jié) 組成，水分最低可以降至5%以內(nèi)，又有利于制備污泥建材，降低污泥脫水費(fèi)用。

　　有益效果

　　(1)本發(fā)明的污泥脫水復(fù)合調(diào)理劑具有利用溶胞技術(shù)脫水、無毒無害、不會(huì)對(duì)環(huán)境造成二次 污染、脫水費(fèi)用低等優(yōu)點(diǎn)，且在定位污泥綜合利用用途基礎(chǔ)上，有針對(duì)性的設(shè)計(jì)調(diào)理劑，即 調(diào)理劑既有脫水作用，又有可以作為污泥做建材的重要組成部分;

　　(2)本發(fā)明的污泥脫水復(fù)合調(diào)理劑用于污泥深度脫水時(shí)方法簡(jiǎn)單，脫水率可以根據(jù)污泥做成 建材的類型調(diào)節(jié)組成，水分最低可以降至5%以內(nèi)，又有利于制備污泥建材，降低污泥脫水費(fèi) 用。
