申請日2015.06.18
公開(公告)日2016.12.28
IPC分類號C02F9/04; B01D53/78; B01D53/52
摘要
本發明涉及工業廢水處理技術領域，尤其涉及一種高含硫廢水的資源化處理方法，具體說是一種利用負壓脫硫+堿液吸收技術處理高含硫廢水的資源化處理方法，該方法利用在酸性條件下廢水中的硫化物以硫化氫形式存在的特性，采用負壓脫硫技術將廢水中的硫化氫脫除出來，之后脫除的硫化氫用堿液溶液吸收反應生成硫氫化物產品。本發明的高含硫廢水的資源化處理方法處理高含硫廢水，可有效降低廢水中的硫含量，解決高含硫廢水后續處理過程中硫含量過高的問題，同時變廢為寶，實現高含硫廢水的資源化。

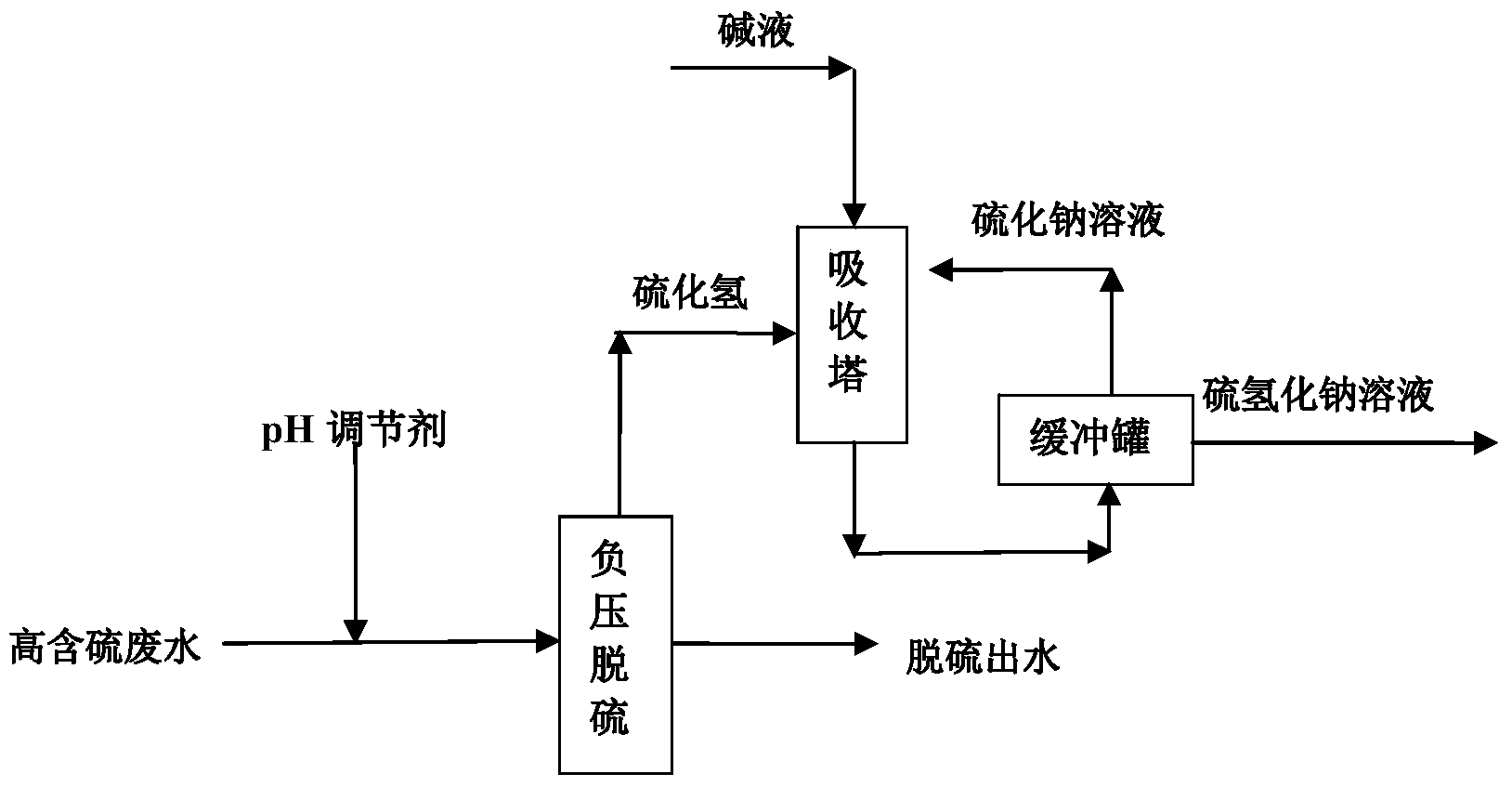

摘要附圖
權利要求書
1.一種高含硫廢水的資源化處理方法，其特征在于，包括以下步驟：
1)采用pH調節劑將高含硫廢水的pH調節為4～6;
2)將經過pH調節后的高含硫廢水輸入負壓脫硫單元進行脫硫處理;
3)將負壓脫硫單元產出的硫化氫氣體輸送到吸收塔進行堿液吸收。
2.如權利要求1所述的高含硫廢水的資源化處理方法，其特征在于：步驟2中，所述負壓脫硫單元設有用于廢水循環的循環泵，且循環泵的回流比為2～5∶1。
3.如權利要求1所述的高含硫廢水的資源化處理方法，其特征在于：步驟3中，所述堿液為氫氧化鈉溶液，所述堿液的質量濃度為30%～40%。
4.如權利要求2所述的高含硫廢水的資源化處理方法，其特征在于：步驟2中，所述負壓脫硫單元中廢水的停留時間為20～30min。
5.如權利要求3所述的高含硫廢水的資源化處理方法，其特征在于：步驟3中，所述吸收塔的進水溫度為35～45℃，進水流速為0.6～1.0m/s。
6.如權利要求1所述的高含硫廢水的資源化處理方法，其特征在于：步驟2中，所述負壓脫硫單元中進水溫度為35～45℃，負壓側運行負壓為-0.04～-0.07MPa。
7.如權利要求6所述的高含硫廢水的資源化處理方法，其特征在于：步驟2中所述負壓脫硫單元中負壓側的負壓采用干式真空泵形成。
8.如權利要求1-7任一項所述的高含硫廢水的資源化處理方法，其特征在于：步驟1中所述pH調節劑為鹽酸、硫酸或硝酸。
9.如權利要求1-7任一項所述的高含硫廢水的資源化處理方法，其特征在于：步驟1中，所述高含硫廢水的主要水質特征為：硫化物2000～20000mg/L，總?cè)芙庑怨腆w5000～50000mg/L，懸浮物500～5000mg/L。
10.如權利要求1-7任一項所述的高含硫廢水的資源化處理方法，其特征在于：步驟3中，所述吸收塔還包括緩沖罐，當所述緩沖罐中的溶液中硫氫化鈉和硫化鈉的質量比例≥9∶1時，輸出作為產品銷售，當所述緩沖罐中的溶液中硫氫化鈉和硫化鈉的質量比例<9∶1時，返回到吸收塔。
說明書
一種高含硫廢水的資源化處理方法
技術領域
本發明涉及工業廢水處理技術領域，尤其涉及一種高含硫廢水的資源化處理方法，具體說是一種利用負壓脫硫+堿液吸收處理高含硫廢水的資源化處理方法。
背景技術
隨著國民經濟的飛速發展，各行各業產生的廢水種類繁多，包括焦化廢水、制革廢水以及油氣田產生的高含硫廢水。高含硫廢水給自然環境造成了巨大的壓力，尤其是西南礦區高含硫油氣田開采過程中產生的高含硫廢水，該類廢水含有大量硫化物。如果得不到有效處理，不僅會對環境產生嚴重污染，還會對輸水管線產生嚴重腐蝕，存在嚴重安全隱患。
目前，含硫廢水的處理方法主要有物理法、化學法和生物法。其中，物理法主要包括吹脫和汽提，吹脫和汽提原理相同，但所采用的介質不同，吹脫采用氣體，汽提采用蒸汽;化學法主要包括化學氧化法和混凝沉淀法;生物法主要包括好氧生物法和厭氧生物法。三種方法中，物理法最為簡單;化學法由于發生了化學反應，廢水硫含量較高時藥劑消耗量和廢渣量較大，因此不適用處理硫含量較高的廢水;生物法是通過微生物將硫化物氧化除去，由于微生物的耐受局限性，處理硫含量較高的廢水時效率較低，因此也不適于處理硫含量較高的廢水。
實際工程實踐中，由于油氣田場地的局限性，處理油氣田高含硫廢水中硫化物主要采用吹脫工藝。吹脫是先讓硫化物以硫化氫的形式存在，然后讓廢水與氣體直接接觸，使廢水中的硫化氫及揮發性氣體按一定比例擴散到氣相中去，從而達到從廢水中分離污染物的目的。鑒于場地條件有限，目前主要采用天然氣進行吹脫，由此消耗大量的天然氣，這就大大提高了該方法脫硫的運行成本。此外，該方法所需設備體積大、安裝維護運行復雜，對氣井所處環境適應性差，并且處理效率有待提高。
中國專利號200710010393.4公開了一種含硫廢水的處理方法，該專利采用空氣曝氣去除調酸后廢水中的硫化氫，其原理和吹脫原理相同，使用空氣曝氣的問題在于，硫化氫為易燃�；罚c空氣混合能形成爆炸性混合物，遇明火、高熱能引起燃燒爆炸，存在嚴重的安全問題。
發明內容
本發明所要解決的技術問題在于克服現有技術之不足，提供一種高含硫廢水的資源化處理方法，旨在提供一種采用負壓脫硫+堿液吸收技術處理高含硫廢水的資源化處理方法，該方法利用在酸性條件下廢水中的硫化物以硫化氫形式存在的特性，采用負壓脫硫技術將廢水中的硫化氫脫除出來，之后脫除的硫化氫用堿液溶液吸收并發生化學反應生成硫氫化鈉作為產品銷售，從而實現高含硫廢水中硫化物脫除和資源化的目的。
本發明提供的一種高含硫廢水的資源化處理方法采用的主要技術方案為，具體包括以下步驟：
1)采用pH調節劑將高含硫廢水的pH調節為4～6;
2)將經過pH調節后的高含硫廢水輸入負壓脫硫單元進行脫硫處理;
3)將負壓脫硫單元產出的硫化氫氣體輸送到吸收塔進行堿液吸收，發生化學反應生成硫氫化物;經過負壓脫硫單元的出水集中進行其他處理。
本發明提供的一種高含硫廢水的資源化處理方法還采用如下附屬技術方案：
步驟2中，所述負壓脫硫單元設有用于廢水循環的循環泵，且循環泵的回流比為2～5∶1。
步驟3中，所述堿液為氫氧化鈉溶液，所述堿液的質量濃度為30%～40%。
步驟2中，所述負壓脫硫單元中廢水的停留時間為20～30min。
步驟3中，所述吸收塔的進水溫度為35～45℃，進水流速為0.6～1.0m/s。
步驟2中，所述負壓脫硫單元中進水溫度為35～45℃，負壓側運行負壓為-0.04～-0.07MPa。
步驟2中所述負壓脫硫單元中負壓側的負壓采用干式真空泵形成。
步驟1中所述pH調節劑為鹽酸、硫酸或硝酸。
步驟1中，所述高含硫廢水的主要水質特征為：硫化物2000～20000mg/L，總?cè)芙庑怨腆w5000～50000mg/L，懸浮物500～5000mg/L。
步驟3中，所述吸收塔還包括緩沖罐，當所述緩沖罐中的溶液中硫氫化鈉和硫化鈉的質量比例≥9∶1時，輸出作為產品銷售，當所述緩沖罐中的溶液中硫氫化鈉和硫化鈉的質量比例<9∶1時，返回到吸收塔。
本發明與現有技術的實質性區別在于：本發明的采用負壓脫硫+堿液吸收技術處理高含硫廢水的資源化處理方法，首先，采用pH調節劑調節高含硫廢水的pH;其次，經過pH調節后的高含硫廢水輸入負壓脫硫單元進行脫硫處理;最后，將負壓脫硫單元產出的硫化氫氣體輸送到吸收塔進行堿液吸收，發生化學反應生成硫氫化物產品;因此，通過本發明的方法處理高含硫廢水，可有效降低廢水中的硫含量，解決高含硫廢水后續處理過程中硫含量過高的問題，變廢為寶，同時實現高含硫廢水的資源化。與現有技術相比，本發明涉及的技術設備簡單、運行維護容易、脫硫效率高、運行成本大大降低，并實現了硫化物的資源化處置。
采用本發明的方法進行高含硫廢水的脫硫處理，可以實現高含硫廢水的深度脫硫。經過本發明方法處理后的高含硫廢水，出水硫含量≤100mg/L，滿足油氣田對回注水含硫量的限制標準，硫氫化物產品滿足工業產品銷售標準。
本發明高含硫廢水的資源化處理方法的有益效果在于：
1、與現有的吹脫和汽提脫硫方法相比，本發明采用負壓脫硫技術處理高含硫廢水，其涉及的技術設備簡單、自動化程度高、運行維護容易、脫硫效率高、運行成本大大降低。
2、本發明通過負壓脫硫和堿液吸收技術的高效耦合，脫除了高含硫廢水中的硫化物并將其變廢為寶，實現了高含硫廢水的資源化處理。
3、本發明的負壓脫硫單元通過采用循環泵進行廢水循環，加速高含硫廢水中的硫化氫溢出，縮短廢水脫硫時間，提高脫硫效率。
4、本發明的負壓脫硫單元通過運行負壓和廢水pH之間的匹配，在降低廢水脫硫成本的同時，最大效率的去除廢水中的硫化氫。
5、本發明通過將負壓脫硫單元產生的硫化氫采用堿液吸收生成產品硫氫化鈉，實現了廢水中硫的資源化利用。
