申請日2015.07.15

　　公開(公告)日2016.01.20

　　IPC分類號C02F3/30

　　摘要

　　本實用新型涉及污水處理技術領域，特別涉及活性污泥系統中穩態技術設計和動力學模型中關鍵性指標，釆用該裝置對畜牧養殖污水經過脫氮、富集、分離、和純化等步驟后，對活性污泥異養微生物濃度(XH)進行測定，使用該方法有較好的重現性，具有較高的精密度和準確度。本實用新型畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置，其包括機架，所述機架上安裝有生物水解反應器、緩沖器、升流式厭氧污泥床厭氧池、生物缺氧反應器、生物接觸氧化反應器、斜板沉淀裝置、生物生態箱、調節池、用于控制溫度、水位、反應時間及PH值的自動控制箱、菌種添加系統、循環水泵、風機等。其中采用A-A-O活性污泥法工藝、在系統中投加異養生物菌劑馴化增殖，提高異養微生物濃度(XH)，通過該裝置，準確測定異養微生物濃度(XH)富集增殖范圍，為確定污泥齡的延長期提供可靠設計依據。

　　權利要求書

　　1.一種畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置，包括機架(1)，其特征在于：所述機架(1)上安裝有生物水解反應器(2)、緩沖器(3)、升流式厭氧污泥床厭氧池(4)、生物缺氧反應器(5)、生物接觸氧化反應器(6)、斜板沉淀裝置(7)、生物生態箱(8)、調節池(9)、用于控制溫度、水位、反應時間及pH值的自動控制箱(10)、菌種添加系統(11)、循環水泵(12)、風機(13)，所述調節池(9)通過循環水泵(12)與生物水解反應器(2)用管道連接，所述生物水解反應器(2)與緩沖器(3)通過管道連接，緩沖器(3)通過循環水泵(12)與升流式厭氧污泥床厭氧池(4)用管道連接，所述升流式厭氧污泥床厭氧池(4)與生物缺氧反應器(5)通過管道連接，所述生物缺氧反應噐(5)與生物接觸氧化反應器(6)通過隔板(14)連接，所述隔板(14)底部留有一個缺口，所述生物接觸氧化反應器(6)與斜板沉淀裝置(7)通過管道連接，所述斜板沉淀裝置(7)與生物生態箱(8)通過管道連接，所述生物生態箱(8)與調節池(9)通過隔板連接，所述風機(13)與生物缺氧反應噐(5)通過管道連接，所述生物缺氧反應噐(5)與斜板沉淀裝置(7)通過管道連接，所述菌種添加系統(11)分別與生物缺氧反應器(5)、生物接觸氧化反應器(6)、斜板沉淀裝置(7)連接。

　　2.根據權利要求1所述畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置，其特征在于：所述斜板沉淀裝置(7)的底部通過管道連接有活性污泥箱(15)。

　　3.根據權利要求1所述畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置，其特征在于：所述菌種添加系統(11)內設置有四個不同的腔室。

　　說明書

　　畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體設計一種畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置。

　　背景技術

　　異養微生物(XH)是活性污泥系統穩態設計和動力學模型中的關鍵性指標,但目前該指標在模型模擬中通常取假定值,缺乏簡單有效的測定方法，利用批式好氧消化法測定了污水處理廠厭氧,缺氧,好氧(AAO)工藝和小試裝置厭氧,好氧(AO)工藝好氧池內的XH濃度.結果也只是與理論計算值基本吻合,這也證明了模型和試驗方法的局限性。

　　發明內容

　　本實用新型的目的在于提供種畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

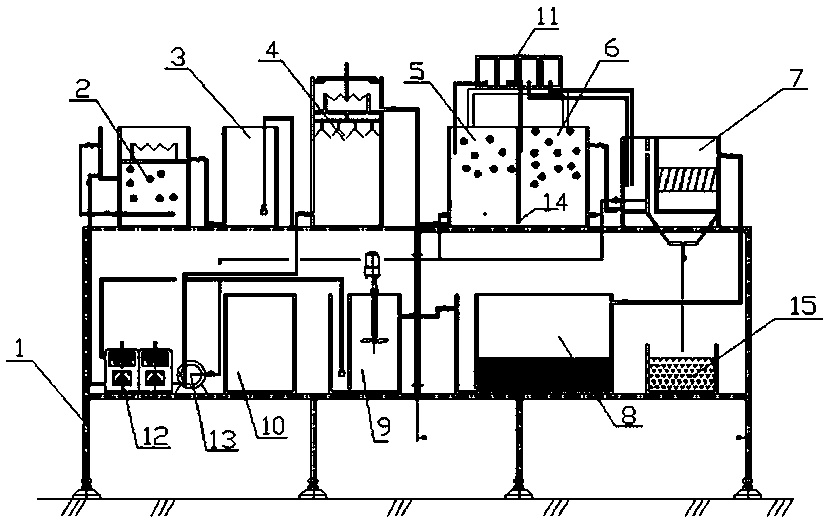

　　一種畜牧養殖污水活性污泥異養微生物濃度測定試驗裝置

　　，包括機架，所述機架上安裝有生物水解反應器、緩沖器、升流式厭氧污泥床厭氧池、生物缺氧反應器、生物接觸氧化反應器、斜板沉淀裝置、生物生態箱、調節池、用于控制溫度、水位、反應時間及PH值的自動控制箱、菌種添加系統、循環水泵、風機，所述調節池通過循環水泵與生物水解反應器用管道連接，所述生物水解反應器與緩沖器通過管道連接，緩沖器通過循環水泵與升流式厭氧污泥床厭氧池用管道連接，所述升流式厭氧污泥床厭氧池與生物缺氧反應器通過管道連接，所述生物缺氧反應噐與生物接觸氧化反應器通過隔板連接，所述隔板底部留有一個缺口，所述生物接觸氧化反應器與斜板沉淀裝置通過管道連接，所述斜板沉淀裝置與生物生態箱通過管道連接，所述生物生態箱與調節池通過隔板連接，所述風機與生物缺氧反應噐通過管道連接，所述生物缺氧反應噐與斜板沉淀裝置通過管道連接，所述菌種添加系統分別于生物缺氧反應器、生物接觸氧化反應器、斜板沉淀裝置連接。

　　在上述技術方案中：所述斜板沉淀裝置的底部通過管道連接有活性污泥箱。

　　在上述技術方案中：所述菌種添加系統內設置有四個不同的腔室。釆用本實用新型對畜牧養殖污水經過脫氮、富集、分離、和純化等歩驟后，對活性污泥異養微生物濃度(XH)進行測定，測定的結果有較好的重現性，具有較高的精密度和準確度。
