申請日2015.08.25
公開(公告)日2016.02.10
IPC分類號C02F9/10; C02F1/28; C02F1/44; C02F103/04
摘要

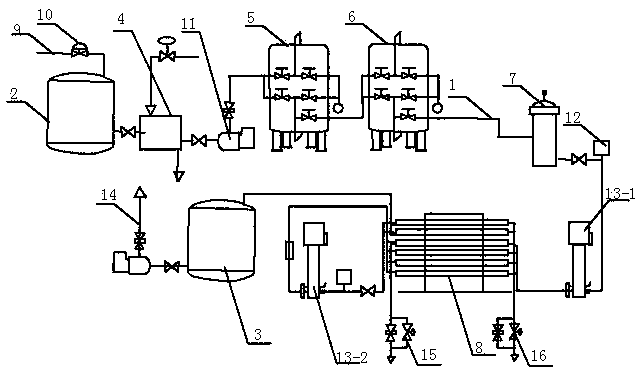

本實用新型公開了一種血塞通分散片制備用純化水處理系統，包括依次通過管道(1)連通的原水箱(2)、預處理系統、二級過濾系統、三級過濾系統和純水箱(3)，所述管道上設有若干個動力輸送裝置，所述預處理系統包括依次通過管道(1)連通的板式換熱器(4)、多介質過濾器(5)和活性炭過濾器(6)，所述二級過濾系統包括精密過濾器(7)，所述三級過濾系統包括反滲透膜機組(8)，所述原水箱(2)通過外接管道(9)連接有水源，所述外接管道(9)上設有進水控制器(10)。本實用新型具有結構設計合理，各個處理裝置相互配合，使得生產出的純水符合GMP生產的要求的優點。
權利要求書
1.一種血塞通分散片制備用純化水處理系統，其特征在于：包括依次通過管道(1)連通的原水箱(2)、預處理系統、二級過濾系統、三級過濾系統和純水箱(3)，所述管道上設有若干個動力輸送裝置，所述預處理系統包括依次通過管道(1)連通的板式換熱器(4)、多介質過濾器(5)和活性炭過濾器(6)，所述二級過濾系統包括精密過濾器(7)，所述三級過濾系統包括反滲透膜機組(8)，所述原水箱(2)通過外接管道(9)連接有水源，所述外接管道(9)上設有進水控制器(10)。
2.根據權利要求1所述的血塞通分散片制備用純化水處理系統，其特征在于：所述進水控制器(10)為進水電磁閥。
3.根據權利要求1所述的血塞通分散片制備用純化水處理系統，其特征在于：所述動力輸送裝置包括低壓泵(11)和高壓泵，所述高壓泵上設有低壓保護裝置(12)，所述板式換熱器(4)和多介質過濾器(5)之間設有低壓泵(11)。
4.根據權利要求3所述的血塞通分散片制備用純化水處理系統，其特征在于：所述高壓泵包括一級高壓泵(13-1)和二級高壓泵(13-2)，所述精密過濾器(7)和反滲透膜機組(8)之間設有一級高壓泵(13-1)，所述反滲透膜機組(8)連接有二級高壓泵(13-2)。
5.根據權利要求1所述的血塞通分散片制備用純化水處理系統，其特征在于：所述純水箱(3)與用水點通過純水管道(14)連接，所述純水管道(14)上連接有動力輸送裝置。
6.根據權利要求1所述的血塞通分散片制備用純化水處理系統，其特征在于：所述三級過濾系統和純水箱(3)之間設有二級活性炭過濾器。
說明書
一種血塞通分散片制備用純化水處理系統
技術領域
本實用新型涉及藥液制備領域，具體涉及制藥用水所需的純化水制備系統。
背景技術
純化水是制藥生產及其重要的原料。在制藥工業中制備傳化水強于其他工業制備純化水的不同之處為增加了對微生物、細菌內毒素的控制。最新GMP的要求微生物與細菌內毒素的在純化水制備的每一步程序中予以減持和抑制，最后在供水循環管道中完全控制。水處理設備及其輸送系統的設計、安裝、運行和維護應當確保制藥用水達到設定的質量標準。現有的純化水制備系統設計不合理，制備的純化水的各項指標不能符合要求且制備系統的部件設計過多，增加了支出，不能適應工業化生產及推廣。
發明內容
本實用新型要解決的問題是克服現有技術的不足，提供一種血塞通分散片制備用純化水處理系統。
本實用新型的血塞通分散片制備用純化水處理系統，包括依次通過管道連通的原水箱、預處理系統、二級過濾系統、三級過濾系統和純水箱，所述管道上設有若干個動力輸送裝置，所述預處理系統包括依次通過管道1連通的板式換熱器、多介質過濾器和活性炭過濾器，所述二級過濾系統包括精密過濾器，所述三級過濾系統包括反滲透膜機組，所述原水箱通過外接管道連接有水源，所述外接管道上設有進水控制器。
作為本實用新型的進一步改進，所述進水控制器為進水電磁閥。
作為本實用新型的進一步改進，所述動力輸送裝置包括低壓泵和高壓泵，所述高壓泵上設有低壓保護裝置，所述板式換熱器和多介質過濾器之間設有低壓泵。
作為本實用新型的進一步改進，所述高壓泵包括一級高壓泵和二級高壓泵，所述精密過濾器和反滲透膜機組之間設有一級高壓泵，所述反滲透膜機組連接有二級高壓泵。
作為本實用新型的進一步改進，所述純水箱與用水點通過純水管道連接，所述純水管道上連接有動力輸送裝置。所述三級過濾系統和純水箱之間設有二級活性炭過濾器，從而進一步調節純水的味道及顏色。
本實用新型與現有技術相比具有以下優點。
(1)本實用新型的結構設計合理，各個處理裝置相互配合，使得生產出的純水符合GMP生產的要求。通過預處理系統中的板式換熱器對原水進行加熱，通過多介質過濾器去除水中的懸浮雜質，通過活性炭過濾器對有機物進行吸附并對過量氯的吸附去除，通過精密過濾器對處理中的水做進一步的過濾，由于精密過濾器濾芯由多層不同作用的過濾材料構成，壓縮處理水通過攔截、慣性、重力、擴散及吸附等效應，使其中的、塵埃、油霧及化學異味物質被阻隔截留，通過反滲透膜機組將能有效截留所有溶解鹽份及分子量大于100的有機物，最后處理好的水進入純水箱，通過外接管道上設有進水控制器，進一步保證整體純水處理系統符合整體生產的節奏，更易于控制。
(2)由于進水控制器為進水電磁閥，進一步保證操作的簡易性。由于動力輸送裝置包括低壓泵和高壓泵，所述高壓泵上設有低壓保護裝置，所述板式換熱器和多介質過濾器之間設有低壓泵，根據不同的裝置需要設置不同的動力輸送裝置，從而進一步的使得設計更合理，避免浪費資源的重復設置。由于高壓泵包括一級高壓泵和二級高壓泵，所述精密過濾器和反滲透膜機組之間設有一級高壓泵，所述反滲透膜機組連接有二級高壓泵，根據裝置的需要設置高壓泵，設計合理。由于純水箱與用水點通過純水管道連接，所述純水管道上連接有動力輸送裝置，保證供水的流暢性，更符合工業化生產的需要。
