申請日2015.07.15

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種水電站中污水處理系統，所述進水口設置在罐體的頂部，所述漂浮物清理裝置設置在罐體的左側，所述減速電機與刮板裝置傳動連接，所述刮板裝置設置在不銹鋼過濾網的下端，所述不銹鋼過濾網設置在內部的上端，所述排污口設置在罐體兩側的下部，所述污泥處理滑板設置在罐體的中間上，所述水質凈化器通過管道一端與罐體右側的下部固定連接，另一端與循環泵固定連接，所述循環泵通過管道與儲水箱固定連接，所述控制箱通過固定架安裝在儲水箱的左側。該水電站中污水處理系統，具有操作簡單，節能減排等優點，具有實際應用價值。

　　權利要求書

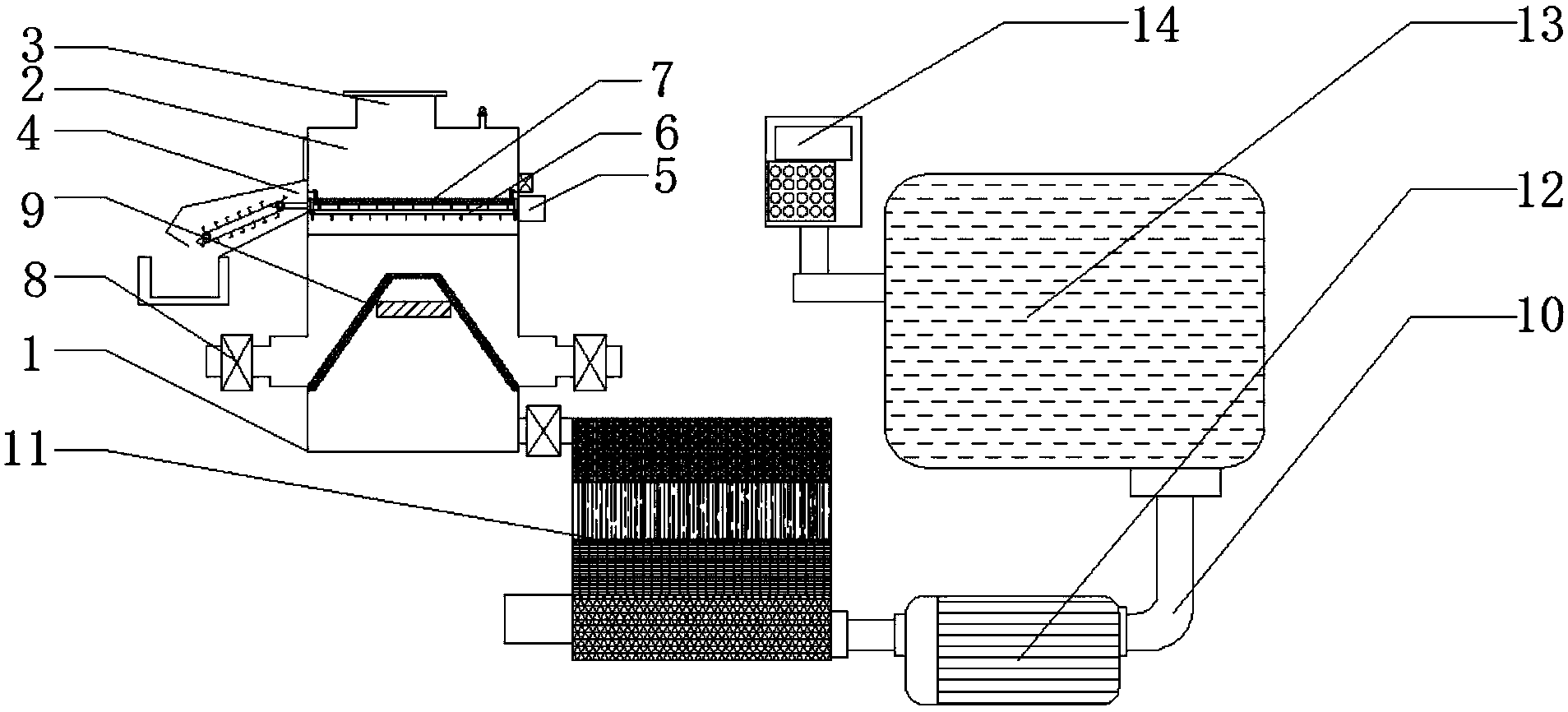

　　1.一種水電站中污水處理系統，包括污水處理系統(1)、水質 凈化循環系統(10)、控制箱(14)，其特征在于：所述污水處理系統 (1)由罐體(2)、進水口(3)、漂浮物清理裝置(4)、減速電機(5)、 刮板裝置(6)、不銹鋼濾網(7)、排污口(8)和污泥處理滑板(9) 組成，所述進水口(3)設置在罐體(2)的頂部，所述漂浮物清理裝 置(4)設置在罐體(2)的左側，所述減速電機(5)與刮板裝置(6) 傳動連接，所述刮板裝置(6)設置在不銹鋼過濾網(7)的下端，所 述不銹鋼過濾網(7)設置在內部的上端，所述排污口(8)設置在罐 體(2)兩側的下部，所述污泥處理滑板(9)設置在罐體(2)的中 間上，所述水質凈化循環系統(10)由水質凈化器(11)、循環泵(12) 和儲水箱(13)組成，所述水質凈化器(11)通過管道一端與罐體(2) 右側的下部固定連接，另一端與循環泵(12)固定連接，所述循環泵 (12)通過管道與儲水箱(13)固定連接，所述控制箱(14)通過固 定架安裝在儲水箱(13)的左側。

　　2.根據權利要求1所述的一種水電站中污水處理系統，其特征 在于：所述罐體(2)上設有檢修口。

　　3.根據權利要求1所述的一種水電站中污水處理系統，其特征 在于：所述污泥處理滑板(9)的內側設有震蕩裝置。

　　4.根據權利要求1所述的一種水電站中污水處理系統，其特征 在于：所述水質凈化器(11)的內部由活性炭過濾層、吸附氧化過濾 層和濾芯組合裝置組成，所述水質凈化器左側的下部設有排污口。

　　5.根據權利要求1所述的一種水電站中污水處理系統，其特征 在于：所述漂浮物清理裝置(4)由電機、轉動軸、傳動帶和清理爪 組成。

　　說明書

　　一種水電站中污水處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種水電站中污水 處理系統。

　　背景技術

　　在水電站建設中，技術供水系統的設備選擇，關系到設備投資、 運行檢修方式等重要事項。我國水電站水源中多含有較多的固體懸浮 物，尤其是景區水電站旅游垃圾日趨嚴重，對水電站用水設備構成極 大的威脅。技術供水系統中的濾水器就顯得尤為重要了，如全自動濾 水器和手動濾水器，通過濾水器凈化的水，可用于水輪發電機組各軸 承的油冷卻器、水潤滑的水輪機導軸承、水冷式空壓機以及發電機空 氣冷卻器和水冷式變壓器等等。

　　現有的濾水器普遍存在自動化程度低、水頭損失大、操作困難、 體積小、濾水量小、易堵塞、不易清洗等問題。根據調查，由于全自 動濾水器價格昂貴，而小型水電站往往由于資金有限，無法使用全自 動濾水器。中小型水電站一般還存在運行檢修能力缺乏等問題，由于 全自動濾水器存在若干控制環節和元件，其運行檢修技術要求高。同 時，現有的水電站中污水處理系統功能比較單一，只有簡單的污水處 理設備，而不能做到節能減排的環保理念，在處理污水的同時，我們 要利用污水，通過增加凈化設備來使污水再利用，相應綠色環保理念。

　　實用新型內容

　　本實用新型的目的在于提供一種水電站中污水處理系統，以解決 上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種水電站中 污水處理系統，包括污水處理系統、水質凈化循環系統、控制箱，所 述污水處理系統由罐體、進水口、漂浮物清理裝置、減速電機、刮板 裝置、不銹鋼濾網、排污口和污泥處理滑板組成，所述進水口設置在 罐體的頂部，所述漂浮物清理裝置設置在罐體的左側，所述減速電機 與刮板裝置傳動連接，所述刮板裝置設置在不銹鋼過濾網的下端，所 述不銹鋼過濾網設置在內部的上端，所述排污口設置在罐體兩側的下 部，所述污泥處理滑板設置在罐體的中間上，所述水質凈化循環系統 由水質凈化器、循環泵和儲水箱組成，所述水質凈化器通過管道一端 與罐體右側的下部固定連接，另一端與循環泵固定連接，所述循環泵 通過管道與儲水箱固定連接，所述控制箱通過固定架安裝在儲水箱的 左側。

　　優選的，所述罐體上設有檢修口。

　　優選的，所述污泥處理滑板的內側設有震蕩裝置。

　　優選的，所述水質凈化器的內部由活性炭過濾層、吸附氧化過濾 層和濾芯組合裝置組成，所述水質凈化器左側的下部設有排污口。

　　優選的，所述漂浮物清理裝置由電機、轉動軸、傳動帶和清理爪 組成。

　　本實用新型的技術效果和優點：該水電站中污水處理系統，兩組 污泥處理滑板拼接成梯形結構，有利于污泥順利滑落到排污口，而且 在污泥處理滑板內側設有震蕩裝置，進一步加快污泥落入排污口;經 過污水處理系統處理后的水，在經過水質凈化器處理，通過循環泵輸 送到儲水箱中，這樣，就實現了污水再利用，符合環保理念，實現節 能減排的原理;通過在進水口設置的漂浮物清理裝置能夠?qū)⑺�源中�?漂浮物有效的除去，防止漂浮物進入濾水器內而損壞過濾設備，在減 輕不銹鋼濾網工作強度的同時也有效的提高了過濾設備凈水的效率; 在不銹鋼濾網下設置的刮板裝置能夠?qū)⒉讳P鋼濾網上附著的雜質刮 掉并通過反沖水沖走，避免了濾水器在長時間工作狀態下反復更換濾 網的麻煩，降低了工人檢修和更換濾網的工作強度，進一步提高了過 濾設備凈水的效率;該水電站中污水處理系統具有操作簡單，節能減 排等優點，具有實際應用價值。
