申請日2015.06.18

　　公開(公告)日2015.11.25

　　IPC分類號G05B19/05; C02F3/30

　　摘要

　　本實用新型公開了一種活性微生物污水處理裝置，包括厭氧池、缺氧池、好氧池、過濾池和PLC控制器，厭氧池一端連接進水管，厭氧池與缺氧池之間通過第一連接管連接，缺氧池與好氧池之間通過第二連接管連接，好氧池與過濾池之間通過第三連接管連接，過濾池上部連接出水管，第三連接管與過濾池底部連接，過濾池底部連接污泥回流管和排泥管;所述好氧池內安裝有短軸攪拌機、中軸攪拌機和長軸攪拌機，缺氧池和厭氧池內均安裝中軸攪拌機;污泥回流管、排泥管和第三連接管分別安裝一個電動控制閥;好氧池內安裝數個濁度檢測儀;PLC控制器與電動控制閥、濁度檢測儀、短軸攪拌機、中軸攪拌機、長軸攪拌機以及電源電連接。

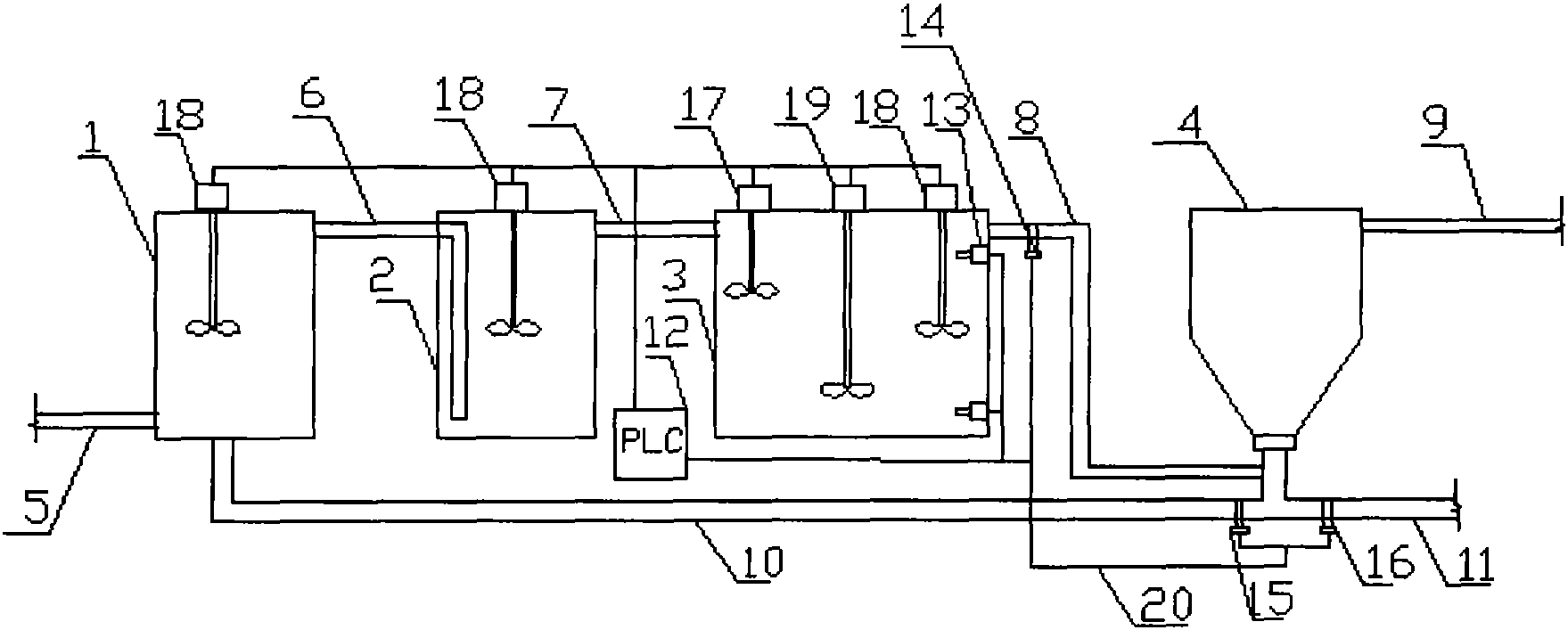

　　摘要附圖



　　權利要求書

　　1.一種活性微生物污水處理裝置，包括厭氧池、缺氧池、好氧池、過濾池和PLC控制器，其 特征在于，所述厭氧池一端連接進水管，所述厭氧池與缺氧池之間通過第一連接管連接，所 述缺氧池與好氧池之間通過第二連接管連接，所述好氧池與過濾池之間通過第三連接管連接， 所述過濾池上部連接出水管，所述第三連接管與過濾池底部連接，所述過濾池底部連接污泥 回流管和排泥管;所述好氧池內安裝有短軸攪拌機、中軸攪拌機和長軸攪拌機，所述好氧池 內3種攪拌機數量相同，所述缺氧池和厭氧池內均安裝中軸攪拌機;所述污泥回流管、排泥 管和第三連接管分別安裝一個電動控制閥，其中分別為第一電動控制閥、第二電動控制閥和 第三電動控制閥;所述好氧池內安裝數個濁度檢測儀;所述PLC控制器與電動控制閥、濁度 檢測儀、短軸攪拌機、中軸攪拌機、長軸攪拌機以及電源電連接。

　　2.根據權利要求1所述的一種活性微生物污水處理裝置，其特征在于，所述第一連接管與缺 氧池連接，且第一連接管延伸至距缺氧池底部10cm-20cm。

　　3.根據權利要求2所述的一種活性微生物污水處理裝置，其特征在于，所述濁度檢測儀設置 2個，分別設置在好氧池內上部和下部。

　　4.根據權利要求2或3所述的一種活性微生物污水處理裝置，其特征在于，所述厭氧池體積： 缺氧池體積：好氧池體積為1∶1∶3。

　　5.根據權利要求4所述的一種活性微生物污水處理裝置，其特征在于，所述進水管、第一連 接管、第二連接管、第三連接管、出水管、污泥回流管、排泥管均采用鋼管。

　　6.根據權利要求5所述的一種活性微生物污水處理裝置，其特征在于，所述進水管與厭氧池 下部側面連接。

　　說明書

　　一種活性微生物污水處理裝置

　　技術領域

　　本實用新型涉及微生物領域，更具體地說涉及一種活性微生物污水處理裝置。

　　背景技術

　　污水處理中，通常采用活性微生物進行污水處理，活性微生物在污水處理中通過好氧 呼吸可以將水中的有機物質消耗，去除水中的有機物;且活性微生物通過好氧作用吸收磷再 通過厭氧作用釋放磷，最終好氧池中吸收飽和磷的微生物通過排泥可將磷去除;活性微生物 在好氧狀態下可將污水中的氨氮轉化成硝氮，再在缺氧狀態下降硝氮轉化成氮?dú)馀懦�，好�?活性微生物在污水處理中發揮著重要的作用。

　　但對于目前，現有采用活性微生物用于污水處理的工藝中通常都遇到相同的難題;即， 好氧池中的活性微生物濃度的控制問題，對于好氧池中活性微生物濃度過大或過小都會影響 污水處理效果，如何通過智能化控制好氧池中的活性微生物濃度是目前亟待解決的問題。

　　發明內容

　　本實用新型的目的在于克服現有技術不足。為達到上述目的，本實用新型采用了如下 技術方案：

　　一種活性微生物污水處理裝置，包括厭氧池、缺氧池、好氧池、過濾池和PLC控制器，所述 厭氧池一端連接進水管，所述厭氧池與缺氧池之間通過第一連接管連接，所述缺氧池與好氧 池之間通過第二連接管連接，所述好氧池與過濾池之間通過第三連接管連接，所述過濾池上 部連接出水管，所述第三連接管與過濾池底部連接，所述過濾池底部連接污泥回流管和排泥 管;所述好氧池內安裝有短軸攪拌機、中軸攪拌機和長軸攪拌機，所述好氧池內3種攪拌機 數量相同，所述缺氧池和厭氧池內均安裝中軸攪拌機;所述污泥回流管、排泥管和第三連接 管分別安裝一個電動控制閥，其中分別為第一電動控制閥、第二電動控制閥和第三電動控制 閥;所述好氧池內安裝數個濁度檢測儀;所述PLC控制器與電動控制閥、濁度檢測儀、短軸 攪拌機、中軸攪拌機、長軸攪拌機以及電源電連接。

　　優選是，所述第一連接管與缺氧池連接，且第一連接管延伸至距缺氧池底部 10cm-20cm。

　　優選是，所述濁度檢測儀設置2個，分別設置在好氧池內上部和下部。

　　優選是，所述厭氧池體積：缺氧池體積：好氧池體積為1∶1∶3。

　　優選是，所述進水管、第一連接管、第二連接管、第三連接管、出水管、污泥回流管、 排泥管均采用鋼管。

　　優選是，所述進水管與厭氧池下部側面連接。

　　本實用新型具有如下的優點：可智能化控制好氧池內的活性微生物濃度，通過不同軸 長的攪拌機在好氧池中進行攪拌可使好氧池中的活性微生物攪拌均勻，裝置簡單、制造方便。
