申請日2015.08.25
公開(公告)日2015.12.23
IPC分類號B65D90/00; B65D88/06
摘要
本實用新型提出了玻璃鋼污水應急儲存裝置，包括罐體、進水口、檢修口、排污泵、設備箱和控制裝置，進水口和檢修口設置在罐體上，設備箱設置在罐體上，排污泵設置在設備箱內，排污泵與控制裝置電性連接。本實用新型采用玻璃罐體，代替普通的混凝土池體，解決了池體防腐問題，并把進水口、檢修口、排污泵和設備箱集成在罐體上，配合控制裝置做成一體化產品，工廠化生產，使用時只要將本實用新型運抵現場填埋好接上水電即可正常使用，施工簡單，周期短，造價也降低;特別對于某些臨時性污染應急場合，則可以隨時運抵現場，立即投入使用，提高了響應能力，防止污染應急事故造成更大范圍的危害。
權利要求書
1.玻璃鋼污水應急儲存裝置，其特征在于：包括罐體、進水口、檢修口、 排污泵、設備箱和控制裝置，進水口和檢修口設置在罐體上，設備箱設置在罐 體上，排污泵設置在設備箱內，排污泵與控制裝置電性連接。
2.如權利要求1所述的玻璃鋼污水應急儲存裝置，其特征在于：所述排污 泵可拆卸的設置在設備箱內。
3.如權利要求1所述的玻璃鋼污水應急儲存裝置，其特征在于：所述罐體 包括圓柱形罐身和固定連接在圓柱形罐身兩端的弧形罐蓋。
4.如權利要求3所述的玻璃鋼污水應急儲存裝置，其特征在于：所述進水 口設置在弧形罐蓋上，所述檢修口設置在圓柱形罐身上方。
5.如權利要求4所述的玻璃鋼污水應急儲存裝置，其特征在于：所述罐體 為玻璃鋼罐體。
6.如權利要求1-5中任一項所述的玻璃鋼污水應急儲存裝置，其特征在于： 所述控制裝置為電控裝置。
說明書
玻璃鋼污水應急儲存裝置
技術領域
本實用新型涉及應急儲存裝置，特別涉及玻璃鋼污水應急儲存裝置。
背景技術
環保管理部門為了防止污染企業在企業自建的污水處理設備出現故障時無 法及時處理污水，從而導致污水不得不外排，或?yàn)榱瞬煌馀盼鬯枰Ｖ构S 正常生產;另外由于有某些污染性物質泄漏可能進入污水處理系統時，快速排 入污水系統可能導致污水系統癱瘓，從而需要對此污染物質進行臨時儲存后逐 步釋放進入污水處理系統處理或者通過專業運輸車輛外運進入專業處理設備進 行處理，所以建設一套污水臨時儲存裝置很有必要。一般情況下，企業建設應 急事故儲存池均采用鋼筋混凝土池體，并為了防腐內襯玻璃鋼材料，這樣做施 工周期長，另外還需要在現場安裝管路設備等，施工難度大，造價高。
實用新型內容
本實用新型提出了玻璃鋼污水應急儲存裝置，解決了現有技術中建設污水 應急儲水裝置施工復雜、周期長和造價高的缺陷。
本實用新型的技術方案是這樣實現的：

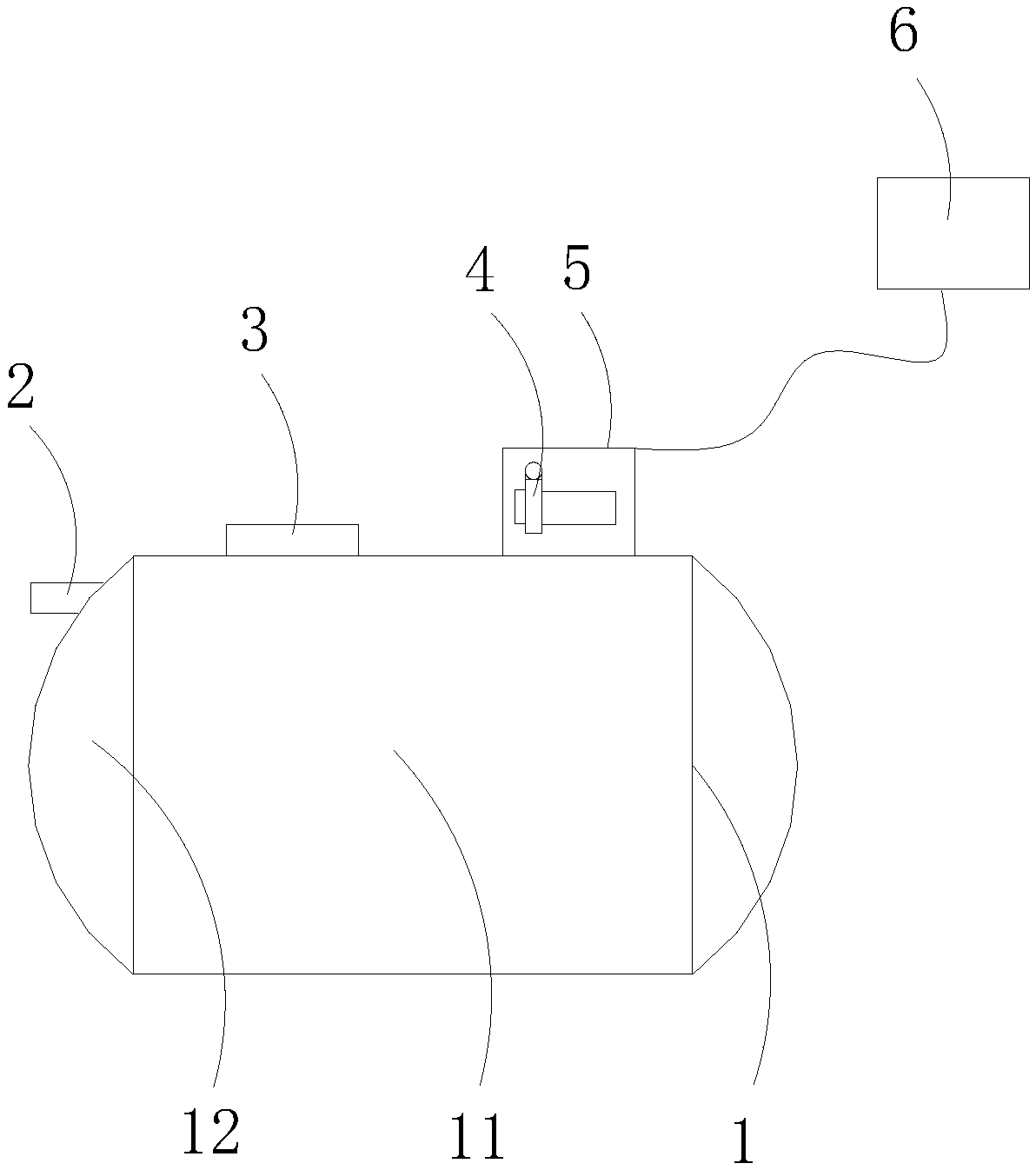

玻璃鋼污水應急儲存裝置，包括罐體、進水口、檢修口、排污泵、設備箱 和控制裝置，進水口和檢修口設置在罐體上，設備箱設置在罐體上，排污泵設 置在設備箱內，排污泵與控制裝置電性連接。
進一步，所述排污泵可拆卸的設置在設備箱內。
進一步，所述罐體包括圓柱形罐身和固定連接在圓柱形罐身兩端的弧形罐 蓋。
進一步，所述進水口設置在弧形罐蓋上，所述檢修口設置在圓柱形罐身上 方。
進一步，所述罐體為玻璃鋼罐體。
進一步，所述控制裝置為電控裝置。
本實用新型的有益效果：
本實用新型采用玻璃罐體，代替普通的混凝土池體，解決了池體防腐問題， 并把進水口、檢修口、排污泵和設備箱集成在罐體上，配合控制裝置做成一體 化產品，工廠化生產，使用時只要將本實用新型運抵現場填埋好接上水電即可 正常使用，施工簡單，周期短，造價也降低;特別對于某些臨時性污染應急場 合，則可以隨時運抵現場，立即投入使用，提高了響應能力，防止污染應急事 故造成更大范圍的危害。
