申請日2015.08.25

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14

　　摘要

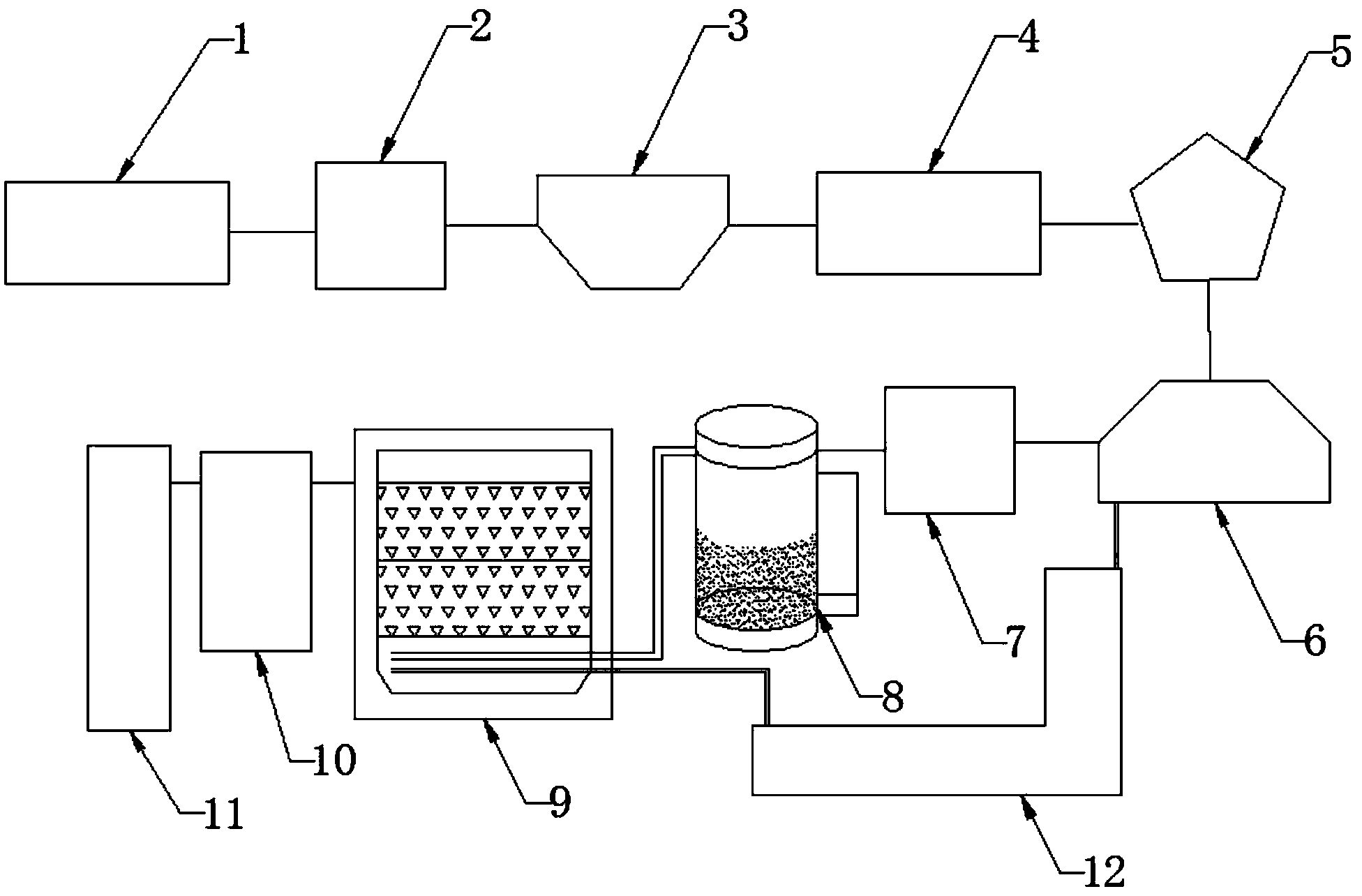

　　本實用新型公開了一種工業廢水深度處理裝置，包括經管道依次連接設置的第一集水池(1)、第一沉淀池(2)、脈沖水解酸化池(3)、第二集水池(4)、IC厭氧反應器(5)、活性污泥好氧池(6)、第二沉淀池(7)、Fenton流化床(8)、生物流化床(9)、斜管沉淀池(10)和脫色池(11)。本實用新型的深度處理裝置，通過采用Fenton流化床與新型生物流化床的聯用，能夠有效的處理廢水中的污染物，裝置的系統穩定性高，可用于深度處理化工、醫藥工業廢水。

　　權利要求書

　　1.一種工業廢水深度處理裝置，其特征在于：包括經管道依次連接設置的第一集水池(1)、 第一沉淀池(2)、脈沖水解酸化池(3)、第二集水池(4)、IC厭氧反應器(5)、活性污泥好 氧池(6)、第二沉淀池(7)、Fenton流化床(8)、生物流化床(9)、斜管沉淀池(10)和脫 色池(11)。

　　2.根據權利要求1所述的工業廢水深度處理裝置，其特征在于：還包括鼓風機房(12)，鼓 風機房(12)分別與活性污泥好氧池(6)和生物流化床(9)相連。

　　3.根據權利要求1或2所述的工業廢水深度處理裝置，其特征在于：所述生物流化床(9) 中填料(904)的頂部與底部分別設有上格柵(901)和下格柵(903)。

　　4.根據權利要求3所述的工業廢水深度處理裝置，其特征在于：所述上格柵(901)與下格 柵(903)之間設有中間格柵(902)，中間格柵(902)將填料(904)分隔為兩層或多層，每 一層填料(904)的高度h為1.2～2.0m。

　　5.根據權利要求4所述的工業廢水深度處理裝置，其特征在于：所述上格柵(901)、中間格 柵(902)和下格柵(903)的格柵孔內徑d比填料粒徑小5～20mm。

　　6.根據權利要求4所述的工業廢水深度處理裝置，其特征在于：所述上格柵(901)、中間格 柵(902)和下格柵(903)均為玻璃鋼格柵。

　　說明書

　　一種工業廢水深度處理裝置

　　技術領域

　　本實用新型涉及一種工業廢水深度處理裝置，具體屬于廢水處理領域。

　　背景技術

　　廢水高級處理技術包括臭氧氧化法、活性碳吸附法、薄膜分離法、濕式氧化法及Fenton 氧化法等，其中以Fenton氧化法(H2O2/Fe2+)被認為是一種有效、簡單且經濟的方法，其他 方法則因初設成本或操作成本太高而較難被業者接受。Fenton氧化法雖有高效率、低操作費 等優點，但同時因其會產生大量的鐵污泥，成為應用時的一大缺點。自1994年起以Fenton 氧化法產生·OH(hydroxylradical)的原理為基礎，開發改良低污泥的廢水高級氧化處理技 術，我們稱此為Fenton家族(FentonFamily)高級氧化處理技術。Fenton高級氧化之所以 獲得重視，其核心是由于雙氧水與亞鐵離子發生反應，產生了具有極高氧化性的羥基自由基 (·OH)，其氧化能力在所有物質中僅次于氟，位列第二。

　　Fenton處理技術的主要缺點在于中和過程中會產生大量的鐵污泥，而過多的鐵污泥需要 大型的污泥處理設施，且過多的污泥量容易堵塞管道，造成設備損壞。針對Fenton法污泥產 量太多的缺點將傳統Fenton加以改良，使適用范圍大為增加。Fenton家族高級處理技術由 傳統Fenton法、電解氧化-Fenton法(簡稱FentonⅡ)、電解還原-Fenton法(簡稱Fenton Ⅲ)至流體化床-Fenton法(簡稱FentonⅣ)進行演進。

　　流體化床-Fenton系利用流體化床的方式使Fenton法所產生的三價鐵大部分得以結晶 或沉淀披覆在流體化床的擔體表面上，是一項結合了同相化學氧化(Fenton法)、異相化學 氧化(H2O2/FeOOH)、流體化床結晶及FeOOH的還原溶解等功能的新技術。這項技術的關鍵是 利用催化載體將反應器中的鐵離子在載體表面結晶，從而既降低了出水中鐵離子的濃度，又 能夠維持反應器亞鐵濃度在較高水平。如此可減少Fenton法大量的化學污泥產量，同時在擔 體表面形成的鐵氧化物具有異相催化的效果，而流體化床的方式亦促進了化學氧化反應及質 傳效率，使COD去除率提升。對比前幾代Fenton工藝，F(xiàn)enton流化床不僅無需額外消耗能 源，通過結晶體技術反而省略了藥劑的投加量和額外的污泥處理設施。經過同相及異相催化 反應，污泥形成結晶，相比傳統Fenton法，鐵污泥可減量70%。Fenton法常與其他處理工藝 進行聯用，如與水處理工藝的聯用、與曝氣生物濾池的聯用或與生物流化床的聯用。其中與 生物流化床的聯用，具有動力消耗小、運行成本低等優點。但是現有技術中Fenton法與生物 流化床的聯用，仍存在生化處理系統的去除率不高、活性污泥膨脹、氧化池表面漂浮大量泡 沫等問題，因此有必要研發一種新型的高級氧化Fenton深度處理裝置，以有效處理廢水中的 污染物，提高生化處理系統的去除率，解決活性污泥膨脹、氧化池表面漂浮大量泡沫、生物 填料堵塞等問題。
