申請日2015.06.18

　　公開(公告)日2015.10.21

　　IPC分類號F28D9/00

　　摘要

　　本實用新型一種聚合有機物汽提塔廢水余熱利用裝置，由新增板式換熱器、手閥、軟化水進口管線、軟化水出口管線、汽提塔廢水管線組成，手閥連接汽提塔廢水管線，汽提塔廢水管線連接新增板式換熱器，新增換熱器連接軟化水進口管線和出口管線，通過新增板式換熱器形成軟化水加熱循環系統。本實用新型利用汽提塔廢水溫度，通過換熱提高軟化水溫度供余熱鍋爐使用，可以提高余熱鍋爐蒸發效率;二次換熱后，降低污水管網溫度，方便后續污水處理;提高蒸汽蒸發量，節約生產成本。

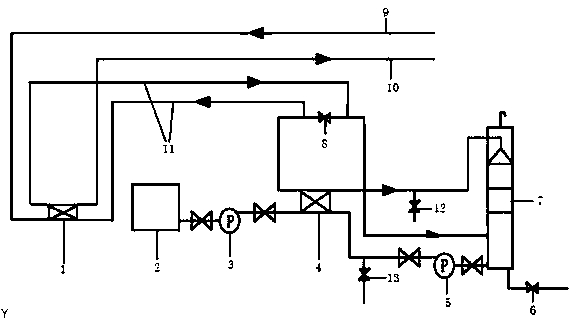

　　摘要附圖



　　權利要求書

　　1.聚合有機物汽提塔廢水余熱利用裝置，其特征在于由新增板式換熱器、手閥、軟化水進口管線、軟化水出口管線、汽提塔廢水管線組成，手閥連接汽提塔廢水管線，汽提塔廢水管線連接新增板式換熱器，新增換熱器連接軟化水進口管線和出口管線，通過新增板式換熱器形成軟化水加熱循環系統。

　　說明書

　　聚合有機物汽提塔廢水余熱利用裝置

　　技術領域

　　本發明涉及一種合成纖維生產裝置，具體是一種聚合有機物汽提塔廢水余熱利用裝置。

　　背景技術

　　在聚酯生產工藝中，酯化反應是脫水反應，該工藝廢水重鉻酸鹽指數(CODcr)值比較高，需經過廢水處理裝置有機物汽提塔進行汽提處理后排放至污水處理站。有機物汽提塔包括污水罐、汽提塔進水泵、板式換熱器、汽提塔出水泵、汽提塔、不銹鋼管，污水罐通過不銹鋼管依次連接汽提塔進水泵、板式換熱器、汽提塔出水泵，進入汽提塔進行排放。然而經過汽提塔處理后的廢水，其實是與進汽提塔前的廢水進行過熱交換的，但是換熱后的廢水溫度達65℃至80℃，仍未達到污水處理站對廢水排放要求。公司技術人員為滿足廢水排放要求，對汽提塔廢水處理進行技術攻關，發明了汽提塔廢水余熱利用裝置。

　　發明內容

　　本實用新型的目的在于提供一種聚合有機物汽提塔廢水余熱利用裝置，通過提高余熱鍋爐補水溫度，提高余熱鍋爐產汽量，解決經汽提塔處理后的廢水滿足污水站對廢水排放要求。

　　聚合有機物汽提塔廢水余熱利用裝置，其特征在于由新增板式換熱器、手閥、軟化水進口管線、軟化水出口管線、汽提塔廢水管線組成，手閥連接汽提塔廢水管線，汽提塔廢水管線連接新增板式換熱器，新增換熱器連接軟化水進口管線和出口管線，通過新增板式換熱器形成軟化水加熱循環系統。

　　本實用新型的進步效果是：

　　1. 利用汽提塔廢水溫度，通過換熱提高軟化水溫度供余熱鍋爐使用，可以提高余熱鍋爐蒸發效率;

　　2. 二次換熱后，降低污水管網溫度，方便后續污水處理。

　　3. 提高蒸汽蒸發量，節約生產成本。
