申請日2015.08.25

　　公開(公告)日2015.11.11

　　IPC分類號C02F1/04

　　摘要

　　本發明公開一種對工業污水進行無害化處理、并能充分利用處理過程中的熱能、并可對水資源和其它工業產品進行重復利用的方法及裝置。本發明的這種污水處理方法是：首先將待處理的污水預熱到設定溫度后送入MVR蒸發器中進行蒸發濃縮，分別得到濃縮的液體和二次蒸汽，待MVR蒸發器中的濃縮液濃度達到預定值后得到被處理液，被處理液引入強制循環蒸發器進行再蒸發濃縮處理。本發明的設備可實現本發明的方法，可實現有效且高效地處理廢水，可使設備的停機清洗時間大大縮短、并且設備的再清洗更簡單，能最大限度地降低設備成本。

　　權利要求書

　　1.一種污水處理方法，首先將待處理的污水預熱到設定溫度后送入MVR蒸發器中進行蒸發濃縮，分別得到濃縮的液體和二次蒸汽，待MVR蒸發器中的濃縮液濃度達到預定值后得到被處理液，被處理液引入強制循環蒸發器進行再蒸發濃縮，使?jié)饪s液體進一步濃縮后分別得到再濃縮的污水和二次蒸汽，強制循環蒸發器中的二次蒸汽形成的輕污冷凝水送至輕污冷凝水槽直接回用，其特征在于：MVR經蒸汽壓縮機升溫加壓后的蒸汽在MVR蒸發器中形成輕污冷凝水，該輕污冷凝水從MVR蒸發器換熱元件中引出并用做加熱待處理污水的換熱熱源后直接返回使用，剩余汽體進行蒸汽汽提，形成重污水與不凝氣的混合物，不凝氣的混合物經再次冷凝后形成重污水待進一步處理;被處理液至少進行一效強制循環蒸發處理，得到的工藝要求的最終濃縮液體，被處理液經強制循環蒸發處理產生的二次蒸汽作為動力介質進行液體汽提;經液體汽提后排出的二次蒸汽經蒸汽汽提得到重污凝水與蒸汽汽提形成重污水混合后進入液體汽提。

　　2.根據權利要求1所述的污水處理方法，其特征在于采用二效以上強制循環蒸發處理，其中Ⅰ效強制循環蒸發熱源采用新鮮蒸汽，前一效強制循環蒸發處理產生的二次蒸汽用作后一效強制循環蒸發的蒸發熱源，最終一效強制循環蒸發處理產生的二次蒸汽用作液體汽提的動力介質。

　　3.權利要求1所述的污水處理方法使用的裝置，包括：依次相互用管路串聯連通的預熱器、MVR、強制循環蒸發器，與前述的各預熱器、蒸發器、加熱器、蒸發室分別用管路連通的冷凝水罐，MVR的蒸汽壓縮機，以及設置于MVR、各冷凝水罐、加熱室管路上的泵與閥門、控制系統，其特征在于：MVR蒸發器的二次蒸汽與蒸汽壓縮機的入口間用管路連通;蒸汽壓縮機的出口與蒸汽穩壓罐的二次蒸汽入口間用管路連通;蒸汽穩壓罐的新鮮蒸汽入口與新鮮蒸汽管網連通(提供啟動蒸汽)，蒸汽穩壓罐與MVR加熱器之間用管線連通;強制循環蒸發器加熱室的不凝氣出口管與蒸發室連通;強制循環蒸發器加熱室的冷凝水出口管分別與清潔冷凝水罐連通;強制循環蒸發器的二次蒸汽出口管與液體汽提塔的蒸汽入口管間用管路連通;在MVR的蒸發器的換熱元件中設置一個汽提區將整個換熱區域分為上部的重污水區和下部的輕污水區，其中：重污水區的上部與表面泠凝器的不凝氣入口管間用管路連通、重污水區的下部與液體汽提塔的蒸汽出口管和重污冷凝罐間分別用管路連通;重污冷凝水加熱器的重污水出口與液體汽提塔上部的重污水入口連通，液體汽提塔的輕污冷凝水出口管與重污冷凝水加熱器的輕污冷凝水入口管間用管路連通，重污冷凝水加熱器的重污水入口與重污冷凝水槽間用管路連通，待處理污水預熱器的輕污冷凝水出口與輕污冷凝水槽間用管路連通;表面冷凝器的溫水出口和冷卻水入口分別與為溫水收集管和清水供應管連通，表面冷凝器的冷凝水出口與重污冷凝水罐用管路連通;待處理污水預熱器的料液進口和料液出口分別與待處理污水供料管和MVR蒸發器循環泵相連通，待處理污水預熱器的冷凝水入口和冷凝水出口分別連通MVR的輕污冷凝水罐和輕污冷凝水槽。

　　4.根據權利要求2所述的污水處理方法使用的裝置，包括：依次相互用管路串聯連通的預熱器、MVR、強制循環蒸發器，與前述的各預熱器、蒸發器、加熱器、蒸發室分別用管路連通的冷凝水罐，MVR的蒸汽壓縮機，以及設置于MVR、各冷凝水罐、加熱室管路上的泵與閥門、控制系統構成，其特征在于：MVR蒸發器的二次蒸汽與蒸汽壓縮機的入口間用管路連通;蒸汽壓縮機的出口與蒸汽穩壓罐的二次蒸汽入口間用管路連通;蒸汽穩壓罐的新鮮蒸汽入口與新鮮蒸汽管網連通，蒸汽穩壓罐與MVR加熱器之間用管線連通;強制循環蒸發器加熱室的不凝氣出口管與蒸發室連通;強制循環蒸發器加熱室的冷凝水出口管分別與清潔冷凝水罐連通;Ⅰ效強制循環蒸發器與新鮮蒸汽管連通，前一效強制循環蒸發器的二次蒸汽管與后一效強制循環蒸發的蒸發器的加熱器相連，最終一效強制循環蒸發器的二次蒸汽管與液體汽提塔的蒸汽入口管間用管路連通;在MVR的蒸發器的換熱元件中設置一個汽體汽提區將整個換熱區域分為上部的重污水區和下部的輕污水區，其中：重污水區的上部與表面泠凝器的不凝氣入口管間用管路連通、重污水區的下部與液體汽提塔的蒸汽出口管和重污冷凝罐間分別用管路連通;重污冷凝水加熱器的重污水出口與液體汽提塔上部的重污水入口連通，液體汽提塔的輕污冷凝水出口管與重污冷凝水加熱器的輕污冷凝水入口管間用管路連通，重污冷凝水加熱器的重污水入口與重污冷凝水槽間用管路連通，待處理污水預熱器的輕污冷凝水出口與輕污冷凝水槽間用管路連通;表面冷凝器的溫水出口和冷卻水入口分別與為溫水收集管和清水供應管連通，表面冷凝器的冷凝水出口與重污冷凝水罐用管路連通;待處理污水預熱器的料液進口和料液出口分別與待處理污水供料管和MVR蒸發器循環泵相連通，待處理污水預熱器的冷凝水入口和冷凝水出口分別連通MVR的輕污冷凝水罐(46)和輕污冷凝水槽。

　　5.根據權利要求3或4所述的裝置，其特征在于強制循環蒸發器明采用兩個等面積的加熱器共用一臺蒸發室的結構配備方式。

　　6.根據權利要求5所述的裝置，其特征在于MVR的蒸發器換熱元件的上部將蒸發區沿L形焊合形成一條汽提分割焊合線，使蒸發區被汽提分割焊合線分為位于上部的汽提區和位于下部的輕污冷凝水區。

　　7.根據權利要求6所述的裝置，其特征在于MVR的蒸發器換熱元件的汽提區面積占蒸發區板片總面積的10-20%。

　　8.權利要求7所述的裝置，其特征在于裝置的各冷凝水罐的引入冷凝水的管路上設置有至少一個U形段，其U形的底部低于冷凝水罐的底部。

　　9.權利要求8所述的裝置，其特征在于各強制循環蒸發器的加熱室水平設置。

　　說明書

　　一種高效節能的污水處理方法及裝置

　　技術領域

　　本發明涉及一種對工業污水，特別是一種對生活或工業高鹽廢水以及造紙行業黑液廢水進行無害化處理、并能充分利用處理過程中的熱能，并可對水資源和其它工業產品進行重復利用的方法及裝置。本發明的方法采用了機械強制循環蒸發的方法，在將待處理的污水預熱到設定溫度后送入MVR蒸發器中進行蒸發濃縮，分別得到濃縮的液體和二次蒸汽，待MVR蒸發器中的濃縮液濃度達到預定值后得到被處理液，被處理液引入強制循環蒸發器進行再蒸發濃縮，使?jié)饪s液體進一步濃縮后分別得到再濃縮的污水和二次蒸汽，強制循環蒸發器中的二次蒸汽形成的輕污冷凝水送至輕污冷凝水槽直接回用。本發明的裝置中包括：依次相互用管路串聯連通的預熱器、MVR、強制循環蒸發器，與前述的各預熱器、蒸發器、加熱器、蒸發室分別用管路連通的冷凝水罐，MVR的蒸汽壓縮機，以及設置于MVR、各冷凝水罐、加熱室管路上的泵與閥門及控制系統。

　　背景技術

　　水是人類生存和發展不可缺少的自然資源，是生命起源的搖籃，是任何其他物質所不可替代的物質基礎。我國是一個多干旱、缺水嚴重的國家，近年來隨著工業生產的發展，對于水資源的需求量不斷加大，粗放型經濟發展模式又忽視了中國水資源短缺的事實，另外環境污染情況不僅沒有得到根本治理，反而有逐步加重的趨勢。因此水資源緊缺矛盾和環境污染壓力在未來一段時期內將更加凸顯。將工業污水采取適當措施治理后循環利用，是改善生存環境、解決用水困難的一種有效手段，可以采用的方法有很多，但就目前而言，投資和運行成本最低、技術水平最高、治理效果最為顯著的方法還是采用蒸餾法。傳統治理污水的蒸餾法采用多級蒸發器串聯的方式，由于其具備操作方式簡單、運行可靠平穩等諸多優點，因此得到了廣泛的應用。但是傳統蒸發系統運行過程當中需要采用燃煤鍋爐提供大量動力蒸汽，煤炭在燃燒前要進行脫硫處理，燃燒過程中造成粉塵二次污染，排放出數倍于燃煤量的二氧化碳，造成地球溫室氣體效應。其中Ⅰ效蒸發器使用鍋爐產生的新鮮蒸汽作為加熱熱源，其后的各效蒸發器依次利用上一效蒸發器所產生的二次蒸汽作為加熱熱源，末效二次蒸汽進入冷凝器冷凝成蒸餾水，完成整個蒸發過程。用于冷凝末效二次蒸汽的工業清水用量和配備設備數量很多，且將很大一部分熱量白白浪費，不能得到有效循環利用，這樣就造成設備能耗較高，運行成本加大和環境污染等問題。

　　同時，為了降低能耗，提高熱能利用效率，傳統蒸發系統大多數情況下都采用多效蒸發器的組合方式，這樣便使得整個系統設備數量繁多、占用場地增加、控制系統復雜。而多效蒸發器系統當蒸發器效數增加到一定程度時，由于有效溫差減小，溫度損失增多，蒸發強度下降，每增加一效蒸發器都要付出極大的設備投入，而節能效果卻不再有明顯的改善，所以目前基本上蒸發系統的蒸發器效數都在五至七效之間，在傳統蒸發系統上進一步提高能源利用效率的目標陷入技術瓶頸，在目前形勢下，節能降耗指標無法完成。

　　近年來MVR蒸發器作為一種新型的蒸發設備，由于其對傳統蒸發系統工藝、原理和方式進行了徹底的改變，充分減少了系統中的各種熱量損失、利用了各種有效熱能，采取機械做功而獲得高品質熱源，并且在正常運行中無需再使用燃煤鍋爐提供蒸汽，改變?yōu)槭褂秒娏Φ惹鍧嵞茉�，具有明顯的節能降耗效果、設備集成化程度高、占地面積大大減小、自動控制系統簡單、投資成本低等傳統蒸發設備所不具備的優勢，因此在不同行業得到了廣泛的應用。例如中國發明專利201410271604X公開的一種染料中間體對位酯生產廢水的處理方法、中國發明專利2011102333975公開的一種處理高鹽高濃工業廢水以廢治廢的方法、中國實用新型專利公開的一種廢水處理系統均采用了MVR蒸發設備。

　　但是在實際使用過程當中，其本身固有的一些缺點也凸顯出來，主要變現為：

　　一、MVR蒸發器只適合于低濃度、低粘度的溶液蒸發，當被蒸發溶液濃度達到一定程度時，由于其粘度增大、流動性變差，將會在換熱元件表面形成水垢，溶液中的固形物不斷附著其上，換熱效率急劇下降，阻斷了換熱，蒸發難以持續進行。因此，其應用領域一般為低濃度大蒸發水量的情況，對于較高濃度和粘度的溶液蒸發則無能為力。但是實際生產應用中，為了達到某種特定的工藝需要或?qū)崿F(xiàn)某種特殊品質的物料條件，則需要將待處理溶液濃縮到具有高濃度的狀態，以實現既定的工藝目標，降低綜合應用成本。其實，在此條件和狀態之下，系統需要的能量消耗并不多，相反，所帶來的經濟效益和工藝條件十分可觀，但是，MVR蒸發系統無法進一步實現提濃目標。

　　二、盡管MVR蒸發器中可以設置自汽提裝置，將蒸發所獲得的二次蒸餾冷凝水以輕污冷凝水和重污冷凝水的形式分別排出，通常情況下輕污冷凝水罐COD含量在350mg/L以下，達到工業用水的使用標準，可以直接回流程使用;但是重污冷凝水COD含量一般都在4000mg/L甚至更高，達不到工業用水使用標準，依靠MVR自身蒸發系統無法對其進行下一步處理，不能實現處理后全部回用和零排放要求。

　　因此，MVR蒸發系統是一個蒸發單元，其所適應的被蒸發溶液為低濃度、低粘度，在實際使用過程當中工藝的適應性不高，無法獨立完成工廠需要。

　　在傳統多效蒸發系統中，一般廣泛采用汽提塔來處理不合格的重污冷凝水，進入汽提塔處理重污冷凝水的動力源為鍋爐新鮮蒸汽，經過汽提塔的蒸汽被一些不凝性氣體和有機物污染，需要在某效蒸發器內單獨設立一組換熱系統來應用汽提塔的蒸汽并形成持續工作的系統動力。由于傳統蒸發系統設備效數多，工藝延伸范圍廣，由汽提塔排出蒸汽的換熱元件系統可以利用系統本身的工藝條件得到處理和應用。但是，目前MVR蒸發系統是一個單一的蒸發單元，不具備處理汽提塔排出蒸汽的工藝條件，使得MVR蒸發系統和汽提系統不能得到有機的組合。

　　同時，利用強制循環蒸發器能達到抗鹽析、抗結垢的特點，可以將廢液濃縮成為可以分離或燃燒處理的狀態。但是，往往強制循環蒸發自成多級蒸發系統，利用前后的層級關系和末端真空系統進行工作，難以和MVR蒸發系統在溫度、壓力和能量平衡方面得到有機組合和匹配。

　　發明內容

　　本發明提供一種可克服現有技術不足，將汽提系統、強制循環蒸發系統和MVR系統有機組合，發揮各自優點、采用蒸發處理方式進行污水處理的方法及裝置。

　　本發明的這種污水處理方法是：首先將待處理的污水預熱到設定溫度后送入MVR蒸發器中進行蒸發濃縮，分別得到濃縮的液體和二次蒸汽，待MVR蒸發器中的濃縮液濃度達到預定值后得到被處理液，被處理液引入強制循環蒸發器進行再蒸發濃縮，使?jié)饪s液體進一步濃縮后分別得到再濃縮的污水和二次蒸汽，強制循環蒸發器中的二次蒸汽形成的輕污冷凝水送至輕污冷凝水槽直接回用，本發明中MVR經蒸汽壓縮機升溫加壓后的蒸汽在MVR蒸發器中形成輕污冷凝水，該輕污冷凝水從MVR蒸發器換熱元件中引出并用做加熱待處理污水的換熱熱源后直接返回使用，剩余汽體進行蒸汽汽提，形成重污水與不凝氣的混合物，不凝氣的混合物經再次冷凝后形成重污水待進一步處理;被處理液至少進行一效強制循環蒸發處理，得到的工藝要求的最終濃縮液體，被處理液經強制循環蒸發處理產生的二次蒸汽作為動力介質進行液體汽提;經液體汽提后排出的二次蒸汽經蒸汽汽提得到重污凝水與蒸汽汽提形成重污水混合后進入液體汽提。

　　本發明的污水處理方法中最好采用二效以上強制循環蒸發處理，其中Ⅰ效強制循環蒸發熱源采用新鮮蒸汽，前一效強制循環蒸發處理產生的二次蒸汽用作后一效強制循環蒸發的蒸發熱源，最終一效強制循環蒸發處理產生的二次蒸汽用作液體汽提的動力介質。

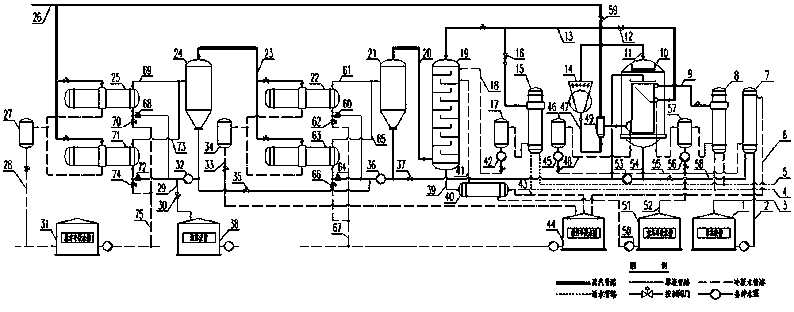

　　本發明的污水處理裝置，包括：依次相互用管路串聯連通的預熱器、MVR、強制循環蒸發器，與前述的各預熱器、蒸發器、加熱器、蒸發室分別用管路連通的冷凝水罐，MVR的蒸汽壓縮機，以及設置于MVR、各冷凝水罐、加熱室管路上的泵與閥門、控制系統，等。在本發明中，MVR蒸發器的二次蒸汽與蒸汽壓縮機的入口間用管路連通;蒸汽壓縮機的出口與蒸汽穩壓罐的二次蒸汽入口間用管路連通;蒸汽穩壓罐的新鮮蒸汽入口與新鮮蒸汽管網連通(提供啟動蒸汽)，蒸汽穩壓罐與MVR加熱器之間用管線連通;強制循環蒸發器加熱室的不凝氣出口管與蒸發室連通;強制循環蒸發器加熱室的冷凝水出口管分別與清潔冷凝水罐連通;強制循環蒸發器的二次蒸汽出口管與液體汽提塔的蒸汽入口管間用管路連通;在MVR的蒸發器的換熱元件中設置一個汽提區將整個換熱區域分為上部的重污水區和下部的輕污水區，其中：重污水區的上部與表面泠凝器的不凝氣入口管間用管路連通、重污水區的下部與液體汽提塔的蒸汽出口管和重污冷凝罐間分別用管路連通;重污冷凝水加熱器的重污水出口與液體汽提塔上部的重污水入口連通，液體汽提塔的輕污冷凝水出口管與重污冷凝水加熱器的輕污冷凝水入口管間用管路連通，重污冷凝水加熱器的重污水入口與重污冷凝水槽間用管路連通，待處理污水預熱器的輕污冷凝水出口與輕污冷凝水槽間用管路連通;表面冷凝器的溫水出口和冷卻水入口分別與為溫水收集管和清水供應管連通，表面冷凝器的冷凝水出口與重污冷凝水罐用管路連通;待處理污水預熱器的料液進口和料液出口分別與待處理污水供料管和MVR蒸發器循環泵相連通，待處理污水預熱器的冷凝水入口和冷凝水出口分別連通MVR的輕污冷凝水罐和輕污冷凝水槽。

　　本發明的污水處理裝置，還可以是在包括：依次相互用管路串聯連通的預熱器、MVR、強制循環蒸發器，與前述的各預熱器、蒸發器、加熱器、蒸發室分別用管路連通的冷凝水罐，MVR的蒸汽壓縮機，以及設置于MVR、各冷凝水罐、加熱室管路上的泵與閥門、控制系統等之外，其MVR蒸發器的二次蒸汽與蒸汽壓縮機的入口間用管路連通;蒸汽壓縮機的出口與蒸汽穩壓罐的二次蒸汽入口間用管路連通;蒸汽穩壓罐的新鮮蒸汽入口與新鮮蒸汽管網連通，提供系統啟動蒸汽，蒸汽穩壓罐與MVR加熱器之間用管線連通;強制循環蒸發器加熱室的不凝氣出口管與蒸發室連通;強制循環蒸發器加熱室的冷凝水出口管分別與清潔冷凝水罐連通;Ⅰ效強制循環蒸發器與新鮮蒸汽管連通，前一效強制循環蒸發器的二次蒸汽管與后一效強制循環蒸發的蒸發器的加熱器相連，最終一效強制循環蒸發器的二次蒸汽管與液體汽提塔的蒸汽入口管間用管路連通;在MVR的蒸發器的換熱元件中設置一個汽體汽提區將整個換熱區域分為上部的重污水區和下部的輕污水區，其中：重污水區的上部與表面泠凝器的不凝氣入口管間用管路連通、重污水區的下部與液體汽提塔的蒸汽出口管和重污冷凝罐間分別用管路連通;重污冷凝水加熱器的重污水出口與液體汽提塔上部的重污水入口連通，液體汽提塔的輕污冷凝水出口管與重污冷凝水加熱器的輕污冷凝水入口管間用管路連通，重污冷凝水加熱器的重污水入口與重污冷凝水槽間用管路連通，待處理污水預熱器的輕污冷凝水出口與輕污冷凝水槽間用管路連通;表面冷凝器的溫水出口和冷卻水入口分別與為溫水收集管和清水供應管連通，表面冷凝器的冷凝水出口與重污冷凝水罐用管路連通;待處理污水預熱器的料液進口和料液出口分別與待處理污水供料管和MVR蒸發器循環泵相連通，待處理污水預熱器的冷凝水入口和冷凝水出口分別連通MVR的輕污冷凝水罐和輕污冷凝水槽。

　　作為本發明的裝置的實施例中，其強制循環蒸發器采用兩個等面積的加熱器共用一臺蒸發室的結構配備方式。目前對于強制循環蒸發器的傳統配置及結構方式為一臺強制循環蒸發器由單個的加熱器和蒸發室組成，即一對一的匹配方式，當加熱器換熱管內結垢比較嚴重影響使用時將整個蒸發系統停機，系統溫度恢復到較低的工作狀態后拆卸加熱器兩端的管箱，然后利用機械方式將換熱管逐根進行機械清洗。這種結構配置和清洗方式盡管能達到清洗效果，但是清洗勞動強度大、時間長，長時間系統停機造成的費用和人力成本為企業增加了不少負擔，每次開機所消耗的蒸汽、電力等十分昂貴，增加了系統運行成本，降低了設備的有效利用率。本發明采用兩個等面積的加熱器共用一臺蒸發室的結構配備方式，即二對一的匹配方式，解決了結垢清洗需要系統停機的缺陷。在實際操作中，當換熱管結垢嚴重影響換熱時，只需將其中一臺加熱器切換到清洗模式，利用系統內的熱水在線循環清洗，而另一臺加熱器還是處于正常的工作狀態，此時系統運行效率有所降低，但還能正常工作，滿足生產的基本需要，且清洗無需派遣人工去拆解設備，清洗時間較短、清洗方式簡單、狀態連續，相對于系統停機所造成的損失，幾乎可以不計。在線快捷清洗后切入到工作環境，即完成清洗過程。

　　在本發明中在MVR的蒸發器的換熱元件中設置的汽提區可以是在MVR的蒸發器換熱元件的上部將蒸發區沿L形焊合，形成一條汽提分割焊合線，利用這條汽提分割焊合線使蒸發區被分為位于上部的汽提區和位于下部的輕污冷凝水區。本發明最好是使汽提區的面積占蒸發區板片總面積的10-20%。

　　本發明的裝置在工作中會難免產生蒸汽介質串流，特別是在冷凝水管路系統中產生蒸汽介質串流，這會造成系統內壓力的變化，致使影響整個裝置的正常工作。對這一問題通常的解決辦法是在在相應的管路上加設穩壓閥，本發明提供一種結構更為簡單、成本低廉，且更為妥善、可靠的技術解決方案，即在本發明裝置的各冷凝水罐的引入冷凝水的管路上設置至少一個U形段，其U形的底部低于冷凝水罐的底部。通過這一措施可冷凝水在相應區域滯留，形成一段滿管水柱的密封區域，防止蒸發器內蒸汽介質串流而造成系統壓力的變化波動。

　　本發明的裝置還可將各強制循環蒸發器的加熱室水平設置。由于采用了臥式安裝形式，可以方便地在管箱內設置隔板而將被加熱的液體介質在其內的流動分為多程，大大降低了循環泵的流量，從而減少了運行中的電力消耗。

　　在本發明中采用電力驅動10KV高壓電機，依次連接齒輪箱和蒸汽壓縮機，利用機械做功將二次蒸汽升溫、加壓后送入到MVR蒸發器內用作蒸發熱源。采用10KV高壓電機是為了使用清潔能源、提高運行效率、減小工作電流、降低材料和設備投資及運行成本;采用齒輪箱是為了使高壓電機和蒸汽壓縮機之間的運行轉速得到匹配并傳遞扭矩。在此結構狀態下，首先將低濃度的待處理廢液送入到MVR蒸發器，當待處理蒸發液在蒸發器內循環流動時，先向蒸發器內通入余熱蒸汽或新鮮蒸汽預熱，當被蒸發液不斷參與換熱進而到達沸點時，關閉蒸汽管道閥門，啟動高壓電機帶動蒸汽壓縮機工作。此時二次蒸汽經蒸汽壓縮機以機械做功為補償，從周圍低溫環境中吸熱，獲得了較高壓力、溫度和焓值及高品質、高能位的蒸汽，返回用于蒸發器的熱損失和補充進出料熱焓，在蒸發器內產生熱交換而發生相變，分別成為輕污冷凝水和重污冷凝水，其中輕污冷凝水在原液預熱器內充分利用其余熱后儲存于輕污冷凝水槽中直接回用;重污冷凝水送入到重污冷凝水槽中待處理。而蒸發器內的液體又被加熱沸騰，產生新的蒸汽，再經蒸汽壓縮機壓縮做功，往復循環，完成蒸發過程。在此后的正常運行當中，一般情況下蒸汽壓縮機工作時不再使用鍋爐提供的新蒸汽，MVR系統將自行循環，減少了鍋爐燃燒過程，避免了排煙、排污等污染，在節能降耗的同時還減少和降低了一次能源消耗過程中產生的污染排放和溫室氣體效應，熱效率高，節能降耗效果明顯。

　　待處理廢液在MVR蒸發器內被不斷濃縮，被蒸發分離為大量的冷凝水和少量的較高濃度廢液。這樣充分利用了MVR蒸發器運行效率高、使用成本低的特點，將大部分廢液處理在MVR蒸發器完成。此時廢液總量已經很小。

　　本發明利用強制循環蒸發器被蒸發液的循環流動依靠循環泵外加動力的原理，使被蒸發液在加熱器換熱管內以較高的速度強制流動，加熱器僅作為加熱過程，而蒸發分離過程在蒸發室內進行，從而達到抗鹽析、抗結垢的目的。此時再將少量的較高濃度廢液從MVR蒸發器內送至Ⅱ效強制循環蒸發器內繼續蒸發，進一步濃縮。濃縮到一定程度后再送入到Ⅰ效強制循環蒸發器做最終濃縮處理。例如利用本發明的方法及裝置處理造紙廢水，此時廢液已經被濃縮為可以分離或直接進行燃燒處理的狀態。

　　本發明在傳統板式蒸發器的換熱元件汽提區內設置單獨的蒸汽進口，并將汽提塔的排出蒸汽通入其內，在此區域內換熱后形成重污冷凝水，汽提塔的排出蒸汽量和MVR損失能量及補充能量取得平衡關系，形成有機系統。同時，強制循環蒸發器設置為兩效，其中Ⅰ效強制循環蒸發器熱源使用余熱蒸汽或新鮮鍋爐蒸汽，Ⅱ效強制循環蒸發器熱源使用Ⅰ效強制循環蒸發器產生的二次蒸汽，汽提塔使用Ⅱ效強制循環蒸發器產生的二次蒸汽。將Ⅰ、Ⅱ效強制循環蒸發器配置成為一個平衡和層級系統，即前后端形成能量的平衡和壓力溫度變化的層級關系，而Ⅱ效強制循環蒸發器產生的二次蒸汽的溫度、壓力和蒸汽量既要和系統前端的Ⅰ效強制循環蒸發器取得平衡，又要滿足汽提塔的工作需要，滿足汽提塔所處理的重污冷凝水量和處理后的效果達到要求，滿足蒸汽排出汽提塔后MVR的溫度、壓力和量值平衡。

　　本發明利用MVR蒸發器在低濃度下高效節能的特點蒸發出大量水分，以蒸餾水的形態回工廠流程重復利用，然后將初步蒸發提濃后的溶液送入到兩級串聯布置的強制循環蒸發器，僅消耗少量能源，便可獲得高濃產物，在其內完成最終蒸發;設置特定的系統及配比參數后與汽提塔有機組合，利用汽提塔處理重污冷凝水，使其COD含量符合工業用水標準，從而實現零排放，提供一種可以解決現有技術不足的污水處理方法及裝置，高效節能。經理論測算和實際應用結果驗證，其運行成本僅為傳統蒸發系統的50%，設備投資成本降低15%。

　　目前對于強制循環蒸發器的傳統配置方式及結構為一臺強制循環蒸發器由單個的加熱器和蒸發室組成，即一對一的匹配方式。采用現有傳統配置方式時，當加熱器換熱管內結垢比較嚴重影響使用時將整個蒸發系統停機，系統溫度恢復到較低的工作狀態后拆卸加熱器兩端的管箱，然后利用機械方式將換熱管逐根進行機械清洗。這種結構配置和清洗方式盡管能達到清洗效果，但是清洗勞動強度大、時間長，長時間系統停機造成的費用和人力成本為企業增加了不少負擔，每次開機所消耗的蒸汽、電力等十分昂貴，增加了系統運行成本，降低了設備的有效利用率。本發明采用兩個等面積的加熱器共用一臺蒸發室的結構配備方式，即二對一的匹配方式，解決了結垢清洗需要系統停機的缺陷。在實際操作中，當換熱管結垢嚴重影響換熱時，只需將其中一臺加熱器切換到清洗模式，利用系統內的熱水在線循環清洗，而另一臺加熱器還是處于正常的工作狀態，此時系統運行效率有所降低，但還能正常工作，滿足生產的基本需要，且清洗無需派遣人工去拆解設備，清洗時間較短、清洗方式簡單、狀態連續，相對于系統停機所造成的損失，幾乎可以不計。在線快捷清洗后切入到工作環境，即完成清洗過程。

　　此外，在本發明中還可以從Ⅰ、Ⅱ效強制循環加熱器中任意切換出一臺做在線清洗。這樣將更為方便使用。

　　本發明由于將各強制循環蒸發器的加熱室采用了臥式安裝形式，而且在加熱室內加設的折流板自然形成自汽結構，且其內設置有分程隔板，可將換熱管在長度方向按一定的面積比例分隔為多個區域，當熱源蒸汽進入到加熱室參與熱交換時，由于折流板的阻擋作用，將在加熱室內沿軸線迂回曲折流動，由于飽和水蒸汽的沸點高于有機揮發物。

　　本發明的方法具有可高效低能耗地處理工業廢水的優點，具有極高的熱效率，可以大大減小污染物的排放和溫室氣體效應。

　　本發明的設備可實現本發明的方法，并具有如下優點：

　　1)可實現本發明的方法;

　　2)可實現有效且高效地處理廢水;

　　3)可使設備的停機清洗時間大大縮短、并且設備的再清洗更簡單;

　　4)能最大限度地降低設備成本。
