申請日2015.06.18

　　公開(公告)日2015.09.30

　　IPC分類號C02F9/14

　　摘要

　　本發明提供了一種冰激凌廢水的處理工藝及系統，涉及一種含有大量油脂的高有機物含量的廢水處理工藝及系統，包括依次由水管連接的格柵、集水井、氣浮池、酸化調節池、厭氧池、好氧池和二沉池。所述氣浮池連接有溶氣系統，所述酸化調節池和好氧池連接有鼓風機;所述酸化調節池、厭氧池、二沉池通過污泥管線與污泥池鏈接;所述二沉池與好氧池之間通過污泥回流管線連接;所述污泥池連接有污泥壓濾機。廢水經格柵過濾、氣浮、酸化調節、厭氧-好氧處理和沉淀處理后達到排放要求，污泥傳至污泥池經污泥壓濾機脫水后外運。本發明主要依靠生化處理系統，核心工藝采用高效UASB反應器，負荷高、效果好、產生污泥量小，同時產生大量沼氣作為新能源回用。

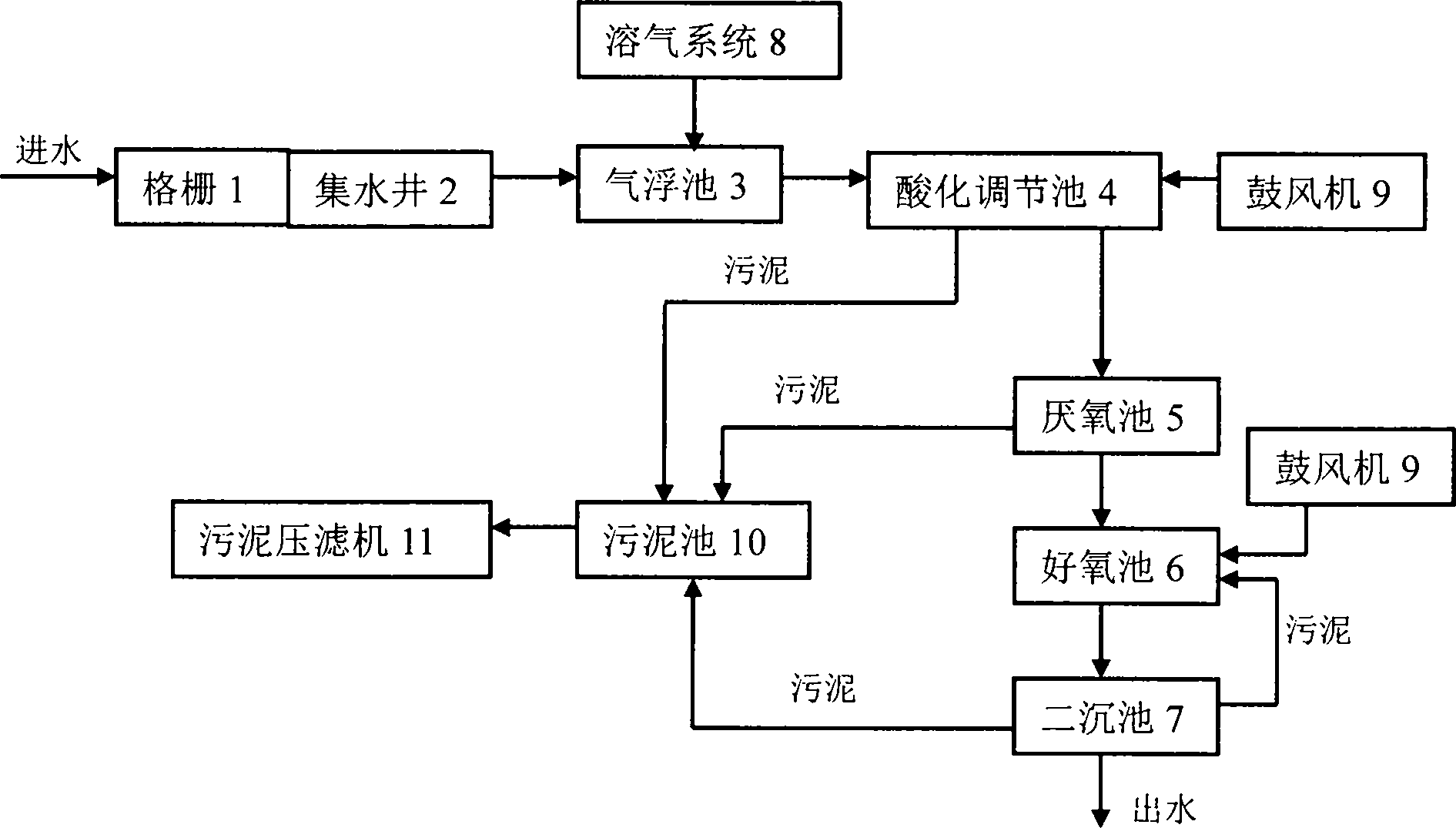

　　摘要附圖



　　權利要求書

　　1.一種冰激凌廢水的處理工藝，包括如下處理步驟：

　　1)、廢水先進入細格柵，去除大的懸浮物后自流進集水井;

　　2)、集水井中的水用泵提升至氣浮池，氣浮池與溶氣系統相連，通過溶氣氣浮將廢水中的大部分油脂分離形成浮渣，再通過刮渣板去除;

　　3)、氣浮池的廢水自流進入酸化調節池，停留時間16-20h;

　　4)、酸化調節池中的廢水經泵提升至鋼筋混凝土結構的厭氧池，廢水經微生物分解后產生沼氣和污泥，通過三相分離器進行分離;

　　5)、厭氧池出水自流進入好氧池，好氧池通過曝氣進一步降低廢水中的COD等指標;

　　6)、好氧池出水自流進入二沉池進行泥水分離，去除廢水中的懸浮物，二沉池出水達標排放;

　　7)、酸化調節池、厭氧池、二沉池的剩余污泥通過污泥管線進入污泥池10，再由污泥壓濾機11脫水后外運。

　　2.根據權利要求1所述的一種冰激凌廢水的處理工藝，其特征在于

　　步驟1)中的細格柵柵條間隙為2-5mm;

　　步驟3)中酸化調節池為一體化鋼筋混凝土結構;池體下部填裝彈性填料，主要起酸化作用;池體上部為調節池，調節水量水質;

　　步驟4)中的厭氧池采用UASB反應器，停留時間為22-26h;

　　步驟5)中的好氧池采用A/O工藝，好氧池前端為缺氧段，進行微生物的選擇，再進入后續曝氣反應，好氧池停留時間為14-18h。

　　3.一種冰激凌廢水的處理系統，包括由水管依次連接的格柵、集水井、氣浮池、酸化調節池、厭氧池、好氧池和二沉池，所述集水井與氣浮池之間、所述酸化調節池與厭氧池之間均設置有提升泵;所述氣浮池連接有溶氣系統，所述酸化 調節池和好氧池連接有鼓風機;所述酸化調節池、厭氧池和二沉池通過污泥管線與污泥池連接;所述污泥池連接有污泥壓濾機。

　　4.根據權利要求3所述的一種冰激凌廢水的處理系統，其特征在于所述二沉池與好氧池之間連有污泥回流管線。

　　5.根據權利要求4所述的一種冰激凌廢水的處理系統，其特征在于所述酸化調節池為一體化鋼筋混凝土結構，池體下部填裝彈性填料，池體上部為調節池，調節水量水質。

　　6.根據權利要求5所述的一種冰激凌廢水的處理系統，其特征在于所述彈性填料的高度為1.4-1.6米。

　　7.根據權利要求6所述的一種冰激凌廢水的處理系統，其特征在于所述厭氧池采用高效UASB反應器，池體深度為7.4-7.6米。

　　8.根據權利要求7所述的一種冰激凌廢水的處理系統，其特征在于所述好氧池前段為生物選擇區，后段為好氧池曝氣區。

　　說明書

　　一種冰激凌廢水的處理工藝及系統

　　技術領域

　　本發明涉及一種廢水處理工藝及設備，尤其涉及一種含有大量油脂的高有 機物含量的廢水處理工藝及設備。

　　背景技術

　　冰激凌廢水主要是指在冰激凌的生產過程中車間排放的廢水。目前，冰激 凌的生產原料主要是牛奶、奶油或動植物油脂和其它輔助調料等，因此冰激凌 廢水中的污染物主要是乳蛋白、乳脂肪等有機物，同時還有大量的油脂。這種 高濃度高油脂的有機廢水排入水體后，如果超過水體的環境容量，則會大量消 耗水體中的溶解氧，致使水體出現缺氧甚至無氧。水體缺氧的條件下，由于厭 氧微生物的作用，有機物被降解為CH4、CO2、NH3及少量H2S等有害有臭味 氣體，使水質惡化發黑發臭，造成魚類的死亡，最終導致水體污染、環境破壞。 目前市場上處理冰激凌廢水的方法都是直接通過鼓風曝氣的好氧處理工藝。該 工藝對COD的去除率能達到90%甚至更高，運行穩定，但是由于冰激凌廢水中 有機物含量較高，需要消耗更多的氧量來分解，從而消耗太多的動力電能，運 行費用較高，同時好氧工藝產生大量的剩余污泥，污泥的處置費用也是一筆不 小的開銷。

　　發明內容

　　為了克服現有工藝的不足，本發明提供一種工藝簡單、運行成本低的處理 冰激凌廢水的工藝及設備。為實現上述目的，本發明提供如下技術方案：

　　本發明的一種冰激凌廢水的處理工藝，包括如下處理步驟：

　　1)、廢水先進入細格柵，去除大的懸浮物后自流進集水井;

　　2)、集水井中的水用泵提升至氣浮池，氣浮池與溶氣系統相連，通過溶氣氣 浮將廢水中的大部分油脂分離形成浮渣，再通過刮渣板去除;

　　3)、氣浮池的廢水自流進入酸化調節池，停留時間16-20h;

　　4)、酸化調節池中的廢水經泵提升至鋼筋混凝土結構的厭氧池，廢水經微生 物分解后產生沼氣和污泥，通過三相分離器進行分離;

　　5)、厭氧池出水自流進入好氧池，好氧池通過曝氣進一步降低廢水中的COD 等指標;

　　6)、好氧池出水自流進入二沉池進行泥水分離，去除廢水中的懸浮物，二沉 池出水達標排放;

　　7)、酸化調節池、厭氧池、二沉池的剩余污泥通過污泥管線進入污泥池10， 再由污泥壓濾機11脫水后外運。、

　　作為進一步優化，本發明的一種冰激凌廢水的處理工藝在

　　步驟1)中的細格柵柵條間隙為2-5mm;

　　步驟3)中酸化調節池為一體化鋼筋混凝土結構;池體下部填裝彈性填料， 主要起酸化作用;池體上部為調節池，調節水量水質;

　　步驟4)中的厭氧池采用高效UASB反應器，停留時間為22-26h;

　　步驟5)中的好氧池采用A/O工藝，好氧池前端為缺氧段，進行微生物的選 擇，再進入后續曝氣反應。

　　本發明還提供了一種冰激凌廢水的處理系統，包括由水管依次連接的格柵、 集水井、氣浮池、酸化調節池、厭氧池、好氧池和二沉池，所述集水井與氣浮 池之間、所述酸化調節池與厭氧池之間均設置有提升泵;所述氣浮池連接有溶 氣系統，所述酸化調節池和好氧池連接有鼓風機;所述酸化調節池、厭氧池和 二沉池通過污泥管線與污泥池連接;所述污泥池連接有污泥壓濾機。

　　作為本發明的一種改進，所述二沉池與好氧池之間連有污泥回流管線;

　　作為本發明的一種優選方案，所述酸化調節池為一體化鋼筋混凝土結構， 池體下部填裝彈性填料，所述彈性填料的高度為1.4-1.6米，池體上部為調節池， 調節水量水質。

　　作為本發明的一種優選方案，所述厭氧池采用高效UASB反應器，池體深度 為7.4-7.6米。

　　作為本發明的一種優選方案，所述好氧池前段為生物選擇區，后段為好氧 池曝氣區。

　　與現有技術相比，本發明通過氣浮能夠去除廢水中的大部分油脂類物質， 水解酸化工藝將大分子有機物分解為小分子，方便后續厭氧工藝。同時將調節 池和水解酸化池合建，減少占地面積，提高池體有效利用率。厭氧池采用高效 UASB反應器，負荷高、效果好、運行穩定，且能產生大量沼氣作為新能源回用。 好氧工藝采用簡單A/O工藝，有效降低COD等指標，提高出水水質，減少對環 境的污染，提高人們生活環境的質量。本發明工藝簡單，處理成本低廉，產生 的污泥量少，廢水凈化效果明顯，能廣泛用于冰激凌生產廢水的處理。
