申請日2015.06.18

　　公開(公告)日2015.09.09

　　IPC分類號C02F1/04; C02F103/38; C07C315/06; C07C317/04

　　摘要

　　碳纖維生產廢水分質處理和資源化利用工藝方法及裝置，包括第一真空泵組、第二真空泵組、丙烯腈脫除塔、二甲基亞砜濃縮塔、粗品塔和精制塔，含0.5～1%丙烯腈和1～5%二甲基亞砜廢水進入丙烯腈脫除塔，先減壓脫除水中的丙烯腈進行分質處理，塔釜液廢水經二甲基亞砜濃縮塔、粗品塔減壓脫出水分，使得二甲基亞砜含量達到99%，再經精制塔減壓精餾得到純度大于99.97%的二甲基亞砜。本發明通過減壓脫除丙烯腈進行分質處理，破解了含丙烯腈廢水難降解、處理成本高等環保處理難題，同步實現廢水中低濃度二甲基亞砜精餾提取和高純度精制回收利用，工藝過程簡單，資源化效率高，回收二甲基亞砜純度高，大幅度降低了廢水處理成本。

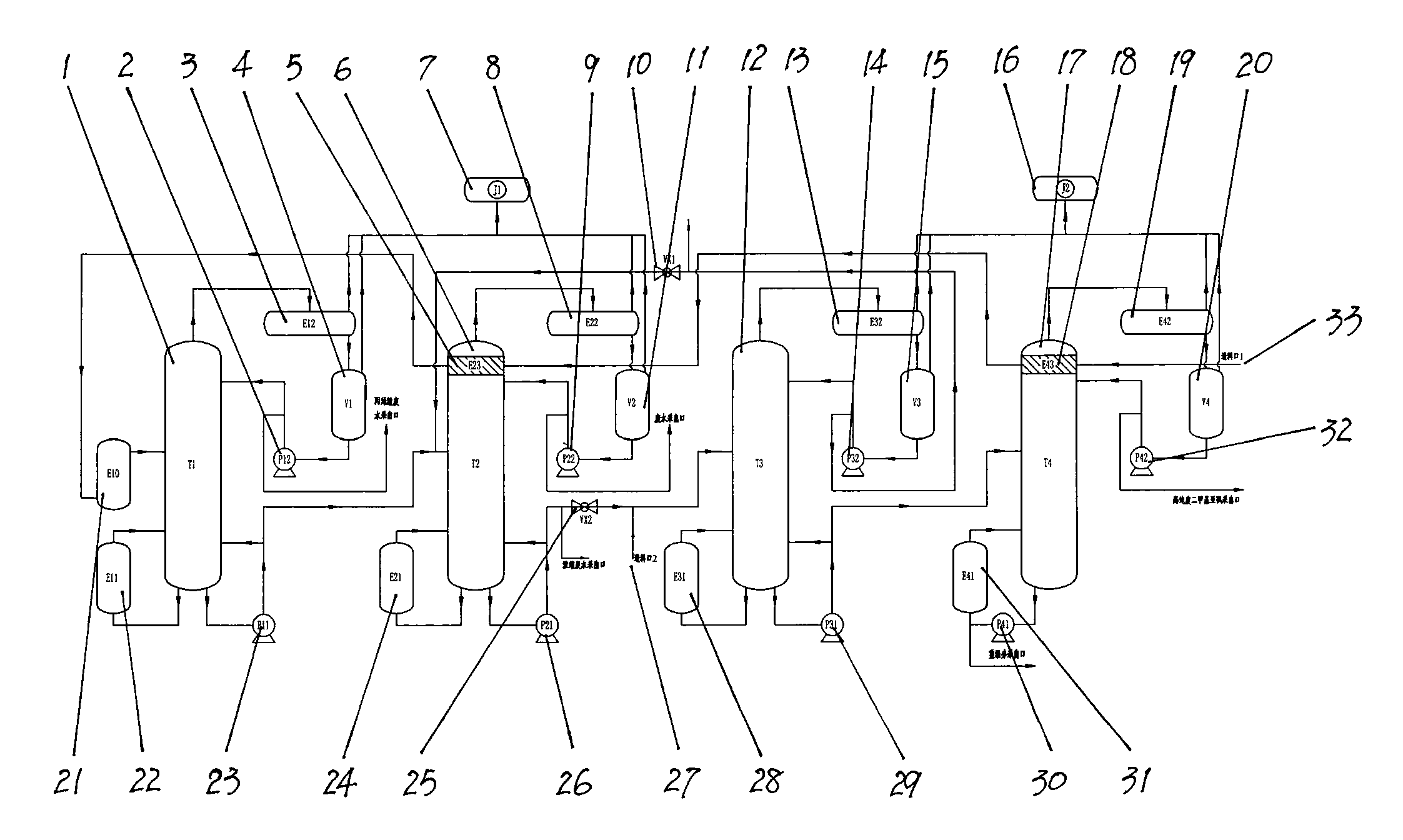

　　摘要附圖



　　權利要求書

　　1.碳纖維生產廢水分質處理和資源化利用裝置，其特征在于：它包括第一真空泵組、第二真空泵組、丙烯腈脫除塔、二甲基亞砜濃縮塔、粗品塔、精制塔，第一真空泵組連接丙烯腈脫除塔冷凝器和丙烯腈脫除塔回流罐、二甲基亞砜濃縮塔冷凝器和二甲基亞砜濃縮塔回流罐;第二真空泵組連接粗品塔冷凝器和粗品塔回流罐、精制塔冷凝器和精制塔回流罐;精制塔頂換熱器、二甲基亞砜濃縮塔頂換熱器和預熱器依次連接共同構成廢水進料預熱系統;預熱器連接丙烯腈脫除塔，丙烯腈脫除塔塔底分別連接脫除塔再沸器和脫除塔出料泵，丙烯腈脫除塔塔頂依次連接脫除塔冷凝器、脫除塔回流罐、脫除塔回流泵，脫除塔回流泵一端連接丙烯腈脫除塔，另一端連接丙烯腈廢水處理裝置或廢水深度處理系統;

　　丙烯腈脫除塔出料泵出口連接二甲基亞砜濃縮塔，二甲基亞砜濃縮塔塔底分別連接濃縮塔再沸器和濃縮塔出料泵，濃縮塔塔頂依次連接濃縮塔冷凝器、濃縮塔回流罐、濃縮塔回流泵，濃縮塔回流泵出口一端連接二甲基亞砜濃縮塔，另一端連接廢水深度處理系統;

　　濃縮塔出料泵出口連接粗品塔，粗品塔塔底分別連接粗品塔再沸器和粗品塔出料泵，粗品塔塔頂依次連接粗品塔冷凝器、粗品塔回流罐、粗品塔回流泵，粗品塔回流泵出口一端連接粗品塔，另一端連接二甲基亞砜濃縮塔;

　　粗品塔出料泵出口連接精制塔，精制塔塔底分別連接精制塔再沸器和精制塔出料泵，精制塔塔頂依次連接精制塔冷凝器、精制塔回流罐、精制塔回流泵，精制塔回流泵出口一端連接精制塔，另一端連接二甲基亞砜純品儲存設備，精制塔出料泵出口一端連接精制塔再沸器，另一端連接重組分儲存設備。

　　2.根據權利要求1所述的碳纖維生產廢水分質處理和資源化利用裝置，其特征在于：裝置可分隔為獨立的廢水濃縮聯合裝置和二甲基亞砜精制聯合裝置，廢水濃縮聯合裝置包括丙烯腈脫除塔、二甲基亞砜濃縮塔和第一真空泵組，二甲基亞砜精制聯合裝置包括粗品塔、精制塔和第二真空泵組;廢水濃縮聯合裝置和二甲基亞砜精制聯合裝置之間有隔斷閥門連接，一個閥門設在粗品塔回流泵出口與二甲基亞砜濃縮塔連接的管路上，另一個閥門設在濃縮塔出料泵出口與粗品塔連接的管路上,關閉兩個閥門，兩套裝置可各自獨立運行，打開兩個閥門兩套裝置可串聯運行。

　　3.碳纖維生產廢水分質處理和資源化利用工藝方法，其特征在于：該工藝方法包括以下步驟：

　�、�、開啟真空泵，系統負壓;

　　⑵、生產廢水由第一進樣口進入，經精制塔頂換熱器、濃縮塔頂換熱器和預熱器后進入丙烯腈脫除塔，塔頂餾出高濃度丙烯腈廢水或含微量丙烯腈的預處理廢水，塔底排出低濃度二甲基亞砜廢水;

　�、�、低濃度二甲基亞砜廢水進入二甲基亞砜濃縮塔，塔頂餾出含微量二甲基亞砜和丙烯腈的預處理廢水，塔底排出高濃度二甲基亞砜廢水;

　�、�、高濃度二甲基亞砜廢水進入粗品塔，塔頂餾出中濃度二甲基亞砜廢水，塔底排出二甲基亞砜粗品;

　　⑸、二甲基亞砜粗品進入精制塔，塔頂餾出二甲基亞砜純品，塔底排出含高沸點雜質的重組分;

　　其工藝參數包括：

　　丙烯腈脫除塔：預熱器溫度為70～80℃，塔頂操作壓力為-50～-70Kpa，塔頂溫度為60～80℃，回流比為1/5～1/3，塔底溫度為70～80℃;二甲基亞砜濃縮塔：塔頂操作壓力為-50～-65Kpa，塔頂溫度為70～80℃，回流比為1/4～1/2，塔底溫度為90～110℃;粗品塔：塔頂操作壓力為-80～-100Kpa，塔頂溫度為80～120℃，回流比為1/3～2/3，塔底溫度為100～120℃;精制塔：塔頂操作壓力為-80～-100Kpa，塔頂溫度為100～125℃，回流比為1/3～1/2，塔底溫度為110～120℃。

　　4.根據權利要求3所述的碳纖維生產廢水分質處理和資源化利用工藝方法，其特征在于：所述的生產廢水主要包括：含有1～5%二甲基亞砜和0.5～1%丙烯腈的聚合工段脫單廢水及含有0.5～3%二甲基亞砜和微量丙烯腈的紡絲工段預牽廢水。

　　5.根據權利要求3所述的碳纖維生產廢水分質處理和資源化利用工藝方法，其特征在于：所述的處理廢水表述如下：高濃度丙烯腈廢水為丙烯腈質量百分?jǐn)?shù)為6～7%;低濃度二甲基亞砜廢水為二甲亞砜的質量百分?jǐn)?shù)為10～12%;高濃度二甲基亞砜廢水為二甲亞砜的質量百分?jǐn)?shù)為82～86%;中濃度二甲基亞砜廢水為二甲亞砜的質量百分?jǐn)?shù)為45～55%;二甲基亞砜粗品為含高沸點雜質，其中二甲基亞砜含量大于99%;二甲基亞砜純品為二甲基亞砜純度大于99.97%。

　　說明書

　　碳纖維生產廢水分質處理和資源化利用工藝方法及裝置

　　技術領域

　　本發明涉及碳纖維新材料領域生產廢水分質處理和資源化利用工藝方法，適用于含二甲基亞砜—丙烯腈三元有機廢水分離分質環保處理和二甲基亞砜資源化利用處理。

　　背景技術

　　碳纖維是一種力學性能優異的新材料，廣泛用于航空、航天、建筑、體育、汽車、醫療等領域，成為國內新材料行業研發的熱點。目前國內碳纖維企業多采用二甲基亞砜一步法濕法紡絲工藝進行原絲制備。在聚丙烯腈碳纖維原絲的生產過程中，尤其是二甲基亞砜一步法生產工藝，生產過程主要產生兩部分廢水：(1)脫單廢水，其中二甲基亞砜含量約為3～5%、丙烯腈含量約為0.5～1%;(2)預牽廢水，其中含有0.5～3%二甲基亞砜和微量丙烯腈。

　　丙烯腈是環境治理中的高毒污染物之一，不僅破壞水體生態平衡，還極易危害人體健康;二甲基亞砜化學性質穩定，物質溶解性好、生物滲透性好，是一種常見的萬能溶劑。丙烯腈本身對微生物的毒性加之二甲基亞砜的滲透性，使得此類有機廢水采用的生化、降解等被動環保處理技術，存在處理成本高、環保排放難等諸多問題。目前此類有機廢水尚未有集安全、低成本、資源化利用為一體的綜合處理工藝和技術，行業內配套污水處理技術不完善成為制約碳纖維國產規�；�的瓶頸之一。

　　發明內容

　　本發明的目的是為了克服上述生產中廢水處理技術難題，提出一種碳纖維生產廢水分質處理和資源化利用工藝方法及裝置，它采用減壓精餾技術對二甲基亞砜—丙烯腈廢水進行分質分離，然后濃縮、提純二甲基亞砜實現資源化利用。

　　實現本發明目的所采取的技術方案是：該裝置包括第一真空泵組、第二真空泵組、丙烯腈脫除塔、二甲基亞砜濃縮塔、粗品塔、精制塔，第一真空泵組連接丙烯腈脫除塔冷凝器和丙烯腈脫除塔回流罐、二甲基亞砜濃縮塔冷凝器和二甲基亞砜濃縮塔回流罐;第二真空泵組連接粗品塔冷凝器和粗品塔回流罐、精制塔冷凝器和精制塔回流罐;精制塔頂換熱器、二甲基亞砜濃縮塔頂換熱器和預熱器依次連接共同構成廢水進料預熱系統;預熱器連接丙烯腈脫除塔，丙烯腈脫除塔塔底分別連接脫除塔再沸器和脫除塔出料泵，丙烯腈脫除塔塔頂依次連接脫除塔冷凝器、脫除塔回流罐、脫除塔回流泵，脫除塔回流泵一端連接丙烯腈脫除塔，另一端連接丙烯腈廢水處理裝置或廢水深度處理系統;

　　丙烯腈脫除塔出料泵出口連接二甲基亞砜濃縮塔，二甲基亞砜濃縮塔塔底分別連接濃縮塔再沸器和濃縮塔出料泵，濃縮塔塔頂依次連接濃縮塔冷凝器、濃縮塔回流罐、濃縮塔回流泵，濃縮塔回流泵出口一端連接二甲基亞砜濃縮塔，另一端連接廢水深度處理系統;

　　濃縮塔出料泵出口連接粗品塔，粗品塔塔底分別連接粗品塔再沸器和粗品塔出料泵，粗品塔塔頂依次連接粗品塔冷凝器、粗品塔回流罐、粗品塔回流泵，粗品塔回流泵出口一端連接粗品塔，另一端連接二甲基亞砜濃縮塔;

　　粗品塔出料泵出口連接精制塔，精制塔塔底分別連接精制塔再沸器和精制塔出料泵，精制塔塔頂依次連接精制塔冷凝器、精制塔回流罐、精制塔回流泵，精制塔回流泵出口一端連接精制塔，另一端連接二甲基亞砜純品儲存設備，精制塔出料泵出口一端連接精制塔再沸器，另一端連接重組分儲存設備。

　　裝置可分隔為獨立的廢水濃縮聯合裝置和二甲基亞砜精制聯合裝置，廢水濃縮聯合裝置包括丙烯腈脫除塔、二甲基亞砜濃縮塔和第一真空泵組，二甲基亞砜精制聯合裝置包括粗品塔、精制塔和第二真空泵組;廢水濃縮聯合裝置和二甲基亞砜精制聯合裝置之間有隔斷閥門連接，一個閥門設在粗品塔回流泵出口與二甲基亞砜濃縮塔連接的管路上，另一個閥門設在濃縮塔出料泵出口與粗品塔連接的管路上,關閉兩個閥門，兩套裝置可各自獨立運行，打開兩個閥門兩套裝置可串聯運行。

　　廢水濃縮聯合裝置可獨立用于處理含高濃度(≥1%)的丙烯腈廢水或獨立用于含低濃度(≤1%)的二甲基亞砜廢水的處理，由第一進樣口進入裝置脫出丙烯腈和大量水后，濃縮廢水經濃縮塔出料泵采出;二甲基亞砜精制聯合裝置可獨立用于含高濃度(≥60%)的二甲基亞砜廢水的處理，由第二進樣口進入裝置脫出大量水后，高純度二甲基亞砜經精制塔回流泵采出。

　　所述的預熱器、冷凝器和再沸器均屬列管式換熱器，殼程過氣相，管程過液相;塔頂冷凝器均采用循環水冷凝，預熱器和塔底再沸器均采用蒸汽加熱。

　　該工藝方法包括以下步驟：

　�、�、開啟真空泵，系統負壓;

　�、啤⑸�產廢水由第一進樣口進入，經精制塔頂換熱器、濃縮塔頂換熱器和預熱器后進入丙烯腈脫除塔，塔頂餾出高濃度丙烯腈廢水或含微量丙烯腈的預處理廢水，塔底排出低濃度二甲基亞砜廢水;

　�、�、低濃度二甲基亞砜廢水進入二甲基亞砜濃縮塔，塔頂餾出含微量二甲基亞砜和丙烯腈的預處理廢水，塔底排出高濃度二甲基亞砜廢水;

　　⑷、高濃度二甲基亞砜廢水進入粗品塔，塔頂餾出中濃度二甲基亞砜廢水，塔底排出二甲基亞砜粗品;

　�、伞⒍�甲基亞砜粗品進入精制塔，塔頂餾出二甲基亞砜純品，塔底排出含高沸點雜質的重組分;

　　所述的工藝方法其工藝參數包括：

　　丙烯腈脫除塔工藝參數為：預熱器溫度為70～80℃，塔頂操作壓力為-50～-70Kpa，塔頂溫度為60～80℃，回流比為1/5～1/3，塔底溫度為70～80℃;二甲基亞砜濃縮塔工藝參數為：塔頂操作壓力為-50～-65Kpa，塔頂溫度為70～80℃，回流比為1/4～1/2，塔底溫度為90～110℃;粗品塔工藝參數為：塔頂操作壓力為-80～-100Kpa，塔頂溫度為80～120℃，回流比為1/3～2/3，塔底溫度為100～120℃;精制塔工藝參數為：塔頂操作壓力為-80～-100Kpa，塔頂溫度為100～125℃，回流比為1/3～1/2，塔底溫度為110～120℃。

　　所有精餾塔均采用泡點進料，塔頂上升蒸汽均采用全凝器冷凝，塔底再沸器均采用蒸汽加熱，冷凝液在泡點以下一部分回流至塔內。

　　所述的生產廢水主要包括：含有1～5%二甲基亞砜和0.5～1%丙烯腈的聚合工段脫單廢水及含有0.5～3%二甲基亞砜和微量丙烯腈的紡絲工段預牽廢水。

　　所述的處理廢水表述如下：高濃度丙烯腈廢水為丙烯腈質量百分?jǐn)?shù)為6～7%;低濃度二甲基亞砜廢水為二甲亞砜的質量百分?jǐn)?shù)為10～12%;高濃度二甲基亞砜廢水為二甲亞砜的質量百分?jǐn)?shù)為82～86%;中濃度二甲基亞砜廢水為二甲亞砜的質量百分?jǐn)?shù)為45～55%;二甲基亞砜粗品為含高沸點雜質，其中二甲基亞砜含量大于99%;二甲基亞砜純品為二甲基亞砜純度大于99.97%。

　　本發明的有益效果在于：采用碳纖維生產廢水分質處理和資源化利用工藝方法，能夠安全有效脫出廢水中高毒物丙烯腈和難降解物二甲基亞砜，提高了生產廢水的可生化性，大幅度降低了廢水的處理成本和緩解環保排放壓力; 設計塔頂換熱器，既降低了進料預熱器的蒸汽消耗，又減輕了塔頂冷凝器的換熱負荷，實現經濟節約與環保減排雙重效益;通過連續精餾工藝從生產廢水中分離、濃縮、提純有經濟價值的二甲基亞砜溶劑，降低了生產經營成本。
