申請日2015.06.19

　　公開(公告)日2016.03.02

　　IPC分類號C02F3/12

　　摘要

　　本實用新型公開一種基于組合生物膜的一體化污水處理裝置，該裝置分為三級處理室，每個處理室內又包含三個反應器，包括反應器的外筒、曝氣管、曝氣盤、圓柱型鋼制框架、球形填料和彈性填料組成。裝置將圓柱型鋼制框架通過鋼筋固定在外筒上，彈性填料兩端分別固定在一個鋼制或鐵質圓柱形框架上，呈圓筒狀排列，組成一個內筒。外筒采用鋼制或鐵質圓筒，桶底有曝氣管和曝氣盤，內筒和內外筒之間的環隙內為球形填料。本實用新型克服現有技術的不足，不僅實現了兩種生物膜的技術優點，還可提高生物處理的處理效率，保證處理后的水質滿足新的排放標準要求，在減少污水處理后污染物的排放量的同時，還可以將處理后的污水進行生產回用。

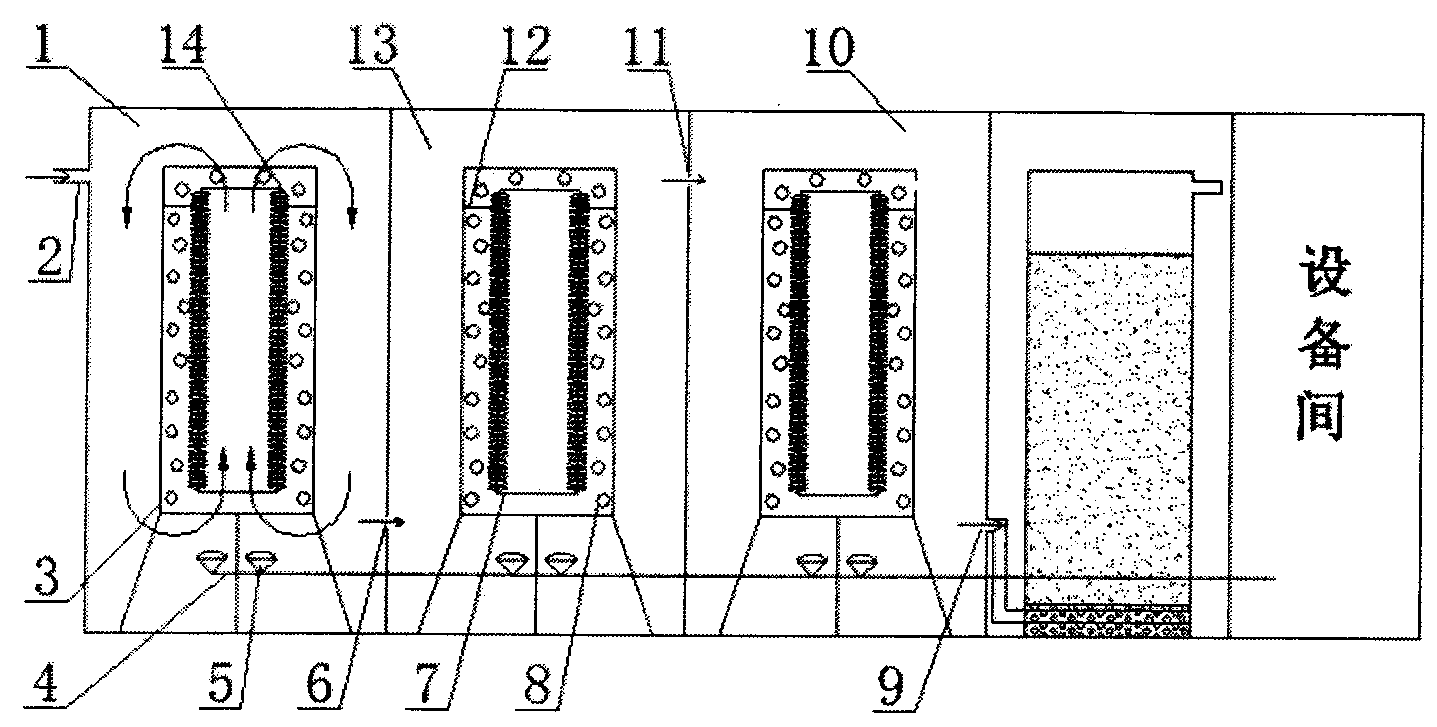

　　摘要附圖



　　權利要求書

　　1.基于組合生物膜的一體化污水處理裝置，其特征在于：該裝置分為一級處理室(1)、二級處理室(13)、三級處理室(10)，每個處理室內又包含三個反應器，包括反應器的外筒(3)、曝氣管(4)、曝氣盤(5)、圓柱型鋼制框架(7)、球形填料(8)和彈性填料(14);裝置將圓柱型鋼制框架通過鋼筋(12)固定在外筒上，彈性填料(14)兩端分別固定在一個圓柱型鋼制框架(7)上，呈圓筒狀排列，組成一個內筒;外筒(3)采用鋼制或鐵質圓筒，桶底有曝氣管(4)和曝氣盤(5)，彈性填料組成的內筒和內外筒之間的環隙內為球形填料(8);由于彈性填料組成了一個比較密集的界限，限制了球形填料在水中的流動方向，主體在圓柱型鋼制框架(7)內自底部向上運動，到圓柱型鋼制框架(7)頂部后再由外筒(3)外部自上而下的流動，如此循環;所述一級處理室上部進水，一級處理室下部與二級處理室連通;所述二級處理室上部與三級處理室連通;所述三級處理室下部出水。

　　說明書

　　基于組合生物膜的一體化污水處理裝置

　　技術領域

　　本實用新型屬于水處理技術領域，尤其是一種基于組合生物膜的一體化污水處理裝置。

　　背景技術

　　隨著污水排放標準進一步提高，傳統生物處理難以滿足較高的水質標準。固定狀態生物膜法彌補了活性污泥法的很多不足，如它的穩定性好、承受有機負荷和水力負荷沖擊的能力強、無污泥膨脹、無回流，對有機物的去除率高，反應器的體積小、污水處理廠占地面積小等優點。但是固態生物膜法也有其特有的缺陷，如生物濾池中的濾料易堵塞、需周期性反沖洗、同時固定填料以及填料下曝氣設備的更換較困難、生物流化床反應器中的載體顆粒只有在流化狀態下才能發揮作用、工藝穩定性較差等。鑒于以上工藝的缺點和不足，流化狀態的移動床生物膜反應器(moving-bed-biofilm-reactor，簡稱MBBR)應運而生。MBBR法在80年代末就有所介紹并很快在歐洲得到應用，它吸取了傳統的活性污泥法和生物接觸氧化法兩者的優點而成為一種新型、高效的復合工藝處理方法。其核心部分就是以比重接近水的懸浮填料直接投加到曝氣池中作為微生物的活性載體，依靠曝氣池內的曝氣和水流的提升作用而處于流化狀態，當微生物附著在載體上，漂浮的載體在反應器內隨著混合液的回旋翻轉作用而自由移動，從而達到處理污水的目的。作為懸浮生長的活性污泥法和附著生長的生物膜法相結合的一種工藝，MBBR法兼具兩者的優點：占地少一在相同的負荷條件下它只需要普通氧化池20%的容積;微生物附著在載體上隨水流流動，不需活性污泥回流或循環反沖洗;載體生物不斷脫落，避免堵塞;有機負荷高、耐沖擊負荷能力強，出水水質穩定;水頭損失小、動力消耗低，運行簡單，操作管理容易。

　　發明內容

　　本實用新型的目的在于克服現有技術的不足，提供一種基于組合生物膜的一體化污水處理裝置，該裝置不僅實現了兩種生物膜的技術優點，還可提高生物處理的處理效率，保證處理后的水質滿足新的排放標準要求，在減少污水處理后污染物的排放量的同時，還可以將處理后的污水進行生產回用。

　　本實用新型解決其技術問題是采取以下技術方案實現的：

　　一種基于組合生物膜的一體化污水處理裝置，該裝置分為分為一級處理室1、二級處理室13、三級處理室10，每個處理室內又包含三個反應器，包括反應器的外筒3、曝氣管4、曝氣盤5、圓柱型鋼制框架7、球形填料8和彈性填料14。裝置將圓柱型鋼制框架通過鋼筋12固定在外筒上，彈性填料14兩端分別固定在一個圓柱型鋼制框架7上，呈圓筒狀排列，組成一個內筒。外筒3采用鋼制或鐵質圓筒，桶底有曝氣管4和曝氣盤5，彈性填料組成的內筒和內外筒之間的環隙內為球形填料9。由于彈性填料組成了一個比較密集的界限，限制了球形填料在水中的流動方向，主體沿著箭頭指示的方向流動，即主體在圓柱型鋼制框架7內自底部向上運動，到圓柱型鋼制框架7頂部后再由外筒3外部自上而下的流動，如此循環。此種方法增加了填料的裝填數量，提供了更大的比表面積，微生物膜的附著提供了更大的空間，同時也提高了反應器的處理效率。所述一級處理室上部進水，一級處理室下部與二級處理室連通;所述二級處理室上部與三級處理室連通;所述三級處理室下部出水。根據處理廢水水量的不同，可更改裝置中處理室及每個處理室中反應器的個數。
