申請日2015.08.25
公開(公告)日2015.11.04
IPC分類號C02F103/34; C02F9/04
摘要
本發明涉及煉油廢水處理領域，特別涉及一種蒸餾裝置塔頂污水處理及回用的方法及其裝置。該方法是將蒸餾塔頂污水用過濾介質過濾后，再經過大孔強堿混合型陰離子交換樹脂過濾，過濾介質為沸石、活性炭中的一種或兩種的混合物或離子交換膜;過濾得到的水回注即可。實施該方法的裝置包括依次連接的蒸餾塔、沸石過濾器、大孔強堿混合型陰離子交換器、注水裝置;注水裝置與蒸餾塔連接。本發明提供的蒸餾裝置塔頂污水處理及回用的方法及其裝置，經過兩級吸附除雜，可以有效降低蒸餾塔頂污水中雜質，過濾得到的水達到回注的指標，降低了污水汽提裝置的負荷和腐蝕。整個過程操作簡單，經濟適用，過濾介質可再生，使用壽命長，降低能耗，節能環保。
權利要求書
1.一種蒸餾裝置塔頂污水處理及回用的方法，其特征在于， 包括以下步驟：
將蒸餾塔頂污水用過濾介質過濾后，再經過大孔強堿混合型陰 離子交換樹脂過濾，其中，所述過濾介質為沸石、活性炭中的一種 或兩種的混合物或離子交換膜;
過濾得到的水回注即可。
2.根據權利要求1所述的方法，其特征在于，所述過濾介質 為沸石、活性炭中的一種或兩種的混合物。
3.根據權利要求2所述的方法，其特征在于，所述過濾介質 作為填料放入沸石過濾器中進行過濾;
所述沸石過濾器中填料的重量與所處理的所述蒸餾塔頂污水的 重量比例為0.5-2g：50ml。
4.根據權利要求3所述的方法，其特征在于，所述過濾介質 為沸石和活性炭的混合物。
5.根據權利要求4所述的方法，其特征在于，所述沸石過濾 器采用吸附柱連續動態吸附，吸附溫度為25℃-60℃，吸附時間為 30-60min。
6.根據權利要求1所述的方法，其特征在于，所述大孔強堿 混合型陰離子交換樹脂凈化污水的空速為2-30h-1，溫度為25℃ -50℃。
7.根據權利要求1-6任一項所述的方法，其特征在于，
所述大孔強堿混合型陰離子交換樹脂采用質量百分?jǐn)?shù)為 6%-8%的NaOH溶液進行動態逆流再生;
再生完成后用除鹽水進行沖洗即可。
8.根據權利要求7所述的方法，其特征在于，在所述動態逆 流再生過程中，NaOH溶液的用量為2-3倍的樹脂體積，NaOH溶 液的流量為8x10-5-3x10-4m/s，溫度為20℃-40℃。
9.實施權利要求1-8任一項所述的蒸餾裝置塔頂污水處理及 回用的方法的裝置，其特征在于，包括依次連接的蒸餾塔、沸石過 濾器、大孔強堿混合型陰離子交換器、注水裝置;
所述注水裝置與所述蒸餾塔連接。
10.根據權利要求9所述的裝置，其特征在于，所述大孔強堿 混合型陰離子交換器和/或所述離子交換器還分別設置有再生溶 液入口和排污口。
說明書
一種蒸餾裝置塔頂污水處理及回用的方法及其裝置
技術領域
本發明涉及煉油廢水處理領域，具體而言，涉及一種蒸餾裝置 塔頂污水處理及回用的方法及其裝置。
背景技術
資源的流失和浪費是環境受到工業污染的根源，而資源的不可 持續開發利用更是工業(也同樣是整個國民經濟)發展的嚴重制約 因素。煉油工業涉及幾種重要的自然資源，如水資源、油氣資源和 硫資源等，因此，在發展生產的同時，必須重視合理使用、節約和 保護資源，按照資源開發與節約并舉，把節約放在首位的指導方針， 努力探求資源利用的最優化、再資源化。
90年代以來，隨著國內對石油燃料品質和需求量的不斷提高， 以及規模經濟的嚴格要求，煉油廠及其單元設備的生產規模和加工 深度也在不斷地增大。其生產過程的用水量和排水量也大幅度增長。 由于水的循環使用、重復利用和廢水回用等工作尚未達到較好的水 平，向大自然提取的水量(即通稱新鮮水用量)大幅度增長，煉油 企業的發展壯大和水資源短缺矛盾突出。在世界范圍內，我國既是 一個水資源相對匾乏的國家，也是一個內陸水環境污染較為嚴重的 國家。若不能較好地保護利用現有的水資源，治理水污染，將會對 我國工農業的發展產生嚴重的制約并對生態環境造成難以恢復的破 壞。供水、節水和水污染防治已經成為既有所側重而又密切相關的 一個整體，需要從國民經濟和社會發展全局的戰略高度加以統籌規 劃和安排。
所以，研究煉油廢水處理，污水回收利用顯得非常必要。回收 煉油廢水，既可以節約新鮮水資源，同時也給企業帶來經濟上的效 益，一舉兩得。
現在國內煉油廠一般是把全廠的污水集中起來處理，分為加氫 型和非加氫型兩個系列。也就是說蒸餾裝置塔頂污水也與其他污水 混合一起進行集中處理，但是這種煉油廠的污水比較難處理，而且 這種污水具有濃度高和多品種的特點，且因?yàn)槲覈鵁捰蛷S污水中的 重質油與硫原油占到了很大的比例。污水中含有較多的膠質、瀝青 質、固體石蠟、石油環烷酸皂及微量的固體顆粒等，這樣造成了乳 化的穩定性好，但對后續污水汽提裝置造成較大的負荷，給回用處 理帶來了很大的難度。
有鑒于此，特提出本發明。
發明內容
本發明的第一目的在于提供一種蒸餾裝置塔頂污水處理及回用 的方法，經過該方法處理的混合污水原料，其中的固體懸浮物、氯 離子、含油量等都相應地減少，直接用于本裝置的回注，降低了污 水汽提裝置的負荷和腐蝕，回注也能取得良好的效果。
本發明的第二目的在于提供一種實施所述蒸餾裝置塔頂污水處 理及回用的方法的裝置，整個裝置可連續自動完成，運行效率高， 節約人力，環保，處理效果顯著;減少了污水汽提裝置的加工量， 降低了污水汽提裝置的負荷和腐蝕，效果顯著。
為了實現本發明的上述目的，特采用以下技術方案：
一種蒸餾裝置塔頂污水處理及回用的方法，包括以下步驟：
將蒸餾塔頂污水用過濾介質過濾后，再經過大孔強堿混合型陰 離子交換樹脂過濾，其中，所述過濾介質為沸石、活性炭中的一種 或兩種的混合物或離子交換膜;
過濾得到的水回注即可。
本發明提供的一種蒸餾裝置塔頂污水處理及回用的方法，通過 特定的過濾介質將污水中的微小顆粒及腐蝕產物去除;強堿性陰離 子交換樹脂去除Cl-、HS-等腐蝕性陰離子;經過兩級吸附除雜，可 以有效降低蒸餾塔頂污水中雜質，過濾得到的水達到回注的指標， 可回注到蒸餾塔頂或減壓塔頂，降低了污水汽提裝置的負荷和腐蝕。 整個過程操作簡單，經濟適用，過濾介質可再生，使用壽命長，降 低能耗，節能環保。
進一步地，所述沸石過濾器的過濾介質為沸石、活性炭中的一 種或兩種的混合物。
沸石過濾器的過濾介質為沸石、活性炭中的一種或兩種的混合 物，以更好的去除污水中的微小顆粒及腐蝕產物等。
進一步地，所述過濾介質作為填料放入沸石過濾器中進行過濾;
所述沸石過濾器中填料的重量與所處理的所述蒸餾塔頂污水的 重量比例為0.5-2g：50ml。
沸石過濾器中的填料的量根據蒸餾塔頂污水的處理量來定，經 過多次試驗，本發明通過控制沸石過濾器中填料的量與該過濾器中 處理的污水量，以達到對污水更好的處理效果。
優選地，所述沸石過濾器的過濾介質為沸石和活性炭的混合物。 活性炭與沸石配合使用，可以彌補兩種過濾介質的缺點，更好的去 除微小固體顆粒、COD、部分腐蝕產物及氨氮等，滿足離子交換柱 對水的濁度的要求。
為了達到更好的去除污水中的微小顆粒及腐蝕產物鐵鹽及氨氮 等，進一步地，所述沸石過濾器采用吸附柱連續動態吸附，吸附溫 度為25℃-60℃，吸附時間為30-60min。
當污水通過沸石過濾器的過濾介質的壓力降過高，空速過低時， 進行過濾介質的再生或更換。
為了達到更好的去除污水中的Cl-、HS-等腐蝕性陰離子，優選 地，所述大孔強堿混合型陰離子交換樹脂凈化污水的空速為2-30h-1， 溫度為25℃-50℃。
首先將混合好的大孔吸附-強堿混合型陰離子交換樹脂填裝在 離子交換器中的離子交換柱中，然后將經過沸石過濾器過濾后的污 水通過離子交換器中的大孔吸附-強堿混合型陰離子交換樹脂，降低 塔頂污水中的腐蝕性陰離子;當水通過大孔吸附-強堿混合型陰離子 交換樹脂的壓力降過高，空速過低時，則進行大孔吸附-強堿混合型 陰離子交換樹脂的再生或更換，再生后的大孔吸附-強堿混合型陰離 子交換樹脂循環再用。
為了便于操作，節約人力，進一步地，所述大孔強堿混合型陰 離子交換樹脂采用質量百分?jǐn)?shù)為6%-8%的NaOH溶液進行動態逆流 再生;
再生完成后用除鹽水進行沖洗即可。
其中，再生廢液經排污口排出，可回收回用。
為了達到更好的再生效果和提升再生效率，更進一步地，在所 述動態逆流再生過程中，NaOH溶液的用量為2-3倍的樹脂體積， NaOH溶液的流量為8x10-5-3x10-4m/s，溫度為20℃-40℃。
其中，蒸餾塔頂污水是常壓塔頂油氣從蒸餾塔頂出來，經換熱、 空冷、水冷之后得到。
本發明還提供了實施上述蒸餾裝置塔頂污水處理及回用的方法 的裝置，包括依次連接的蒸餾塔、沸石過濾器、大孔強堿混合型陰 離子交換器、注水裝置;
所述注水裝置與所述蒸餾塔連接。
本發明提供的實施所述蒸餾裝置塔頂污水處理及回用的方法的 裝置，蒸餾塔頂污水依次經過沸石過濾器和大孔強堿混合型陰離子 交換器過濾，過濾后得到的水直接回注到蒸餾塔即可。本發明提供 的裝置，整個過程可連續自動完成，運行效率高，節約人力，環保， 處理效果顯著;減少了污水汽提裝置的加工量，降低了污水汽提裝 置的負荷和腐蝕，效果顯著。
其中，注水裝置包括注水罐和注水泵，以使過濾后的水回注到 蒸餾塔。
優選地，所述大孔強堿混合型陰離子交換器和/或所述離子交 換器還設置有再生溶液入口和排污口。
為了實現過濾介質的再生，在大孔強堿混合型陰離子交換器和 /或離子交換器設置再生溶液入口和排污口，通過開關閥門，即可實 現過濾介質的再生。
如大孔強堿混合型陰離子交換樹脂采用質量百分?jǐn)?shù)為6%-8% 的NaOH溶液進行動態逆流再生，即將NaOH溶液通過再生溶液入 口流入，再生過程中，NaOH溶液的用量為2-3倍的樹脂體積，NaOH 溶液的流量為8x10-5-3x10-4m/s，溫度為20℃-40℃。再生完成后， 關閉NaOH溶液，打開除鹽水，除鹽水通過除鹽水入口流入，來將 樹脂進行沖洗，即完成再生程序，之后可運行污水處理的程序。再 生廢液經排污口排出，可回收回用。

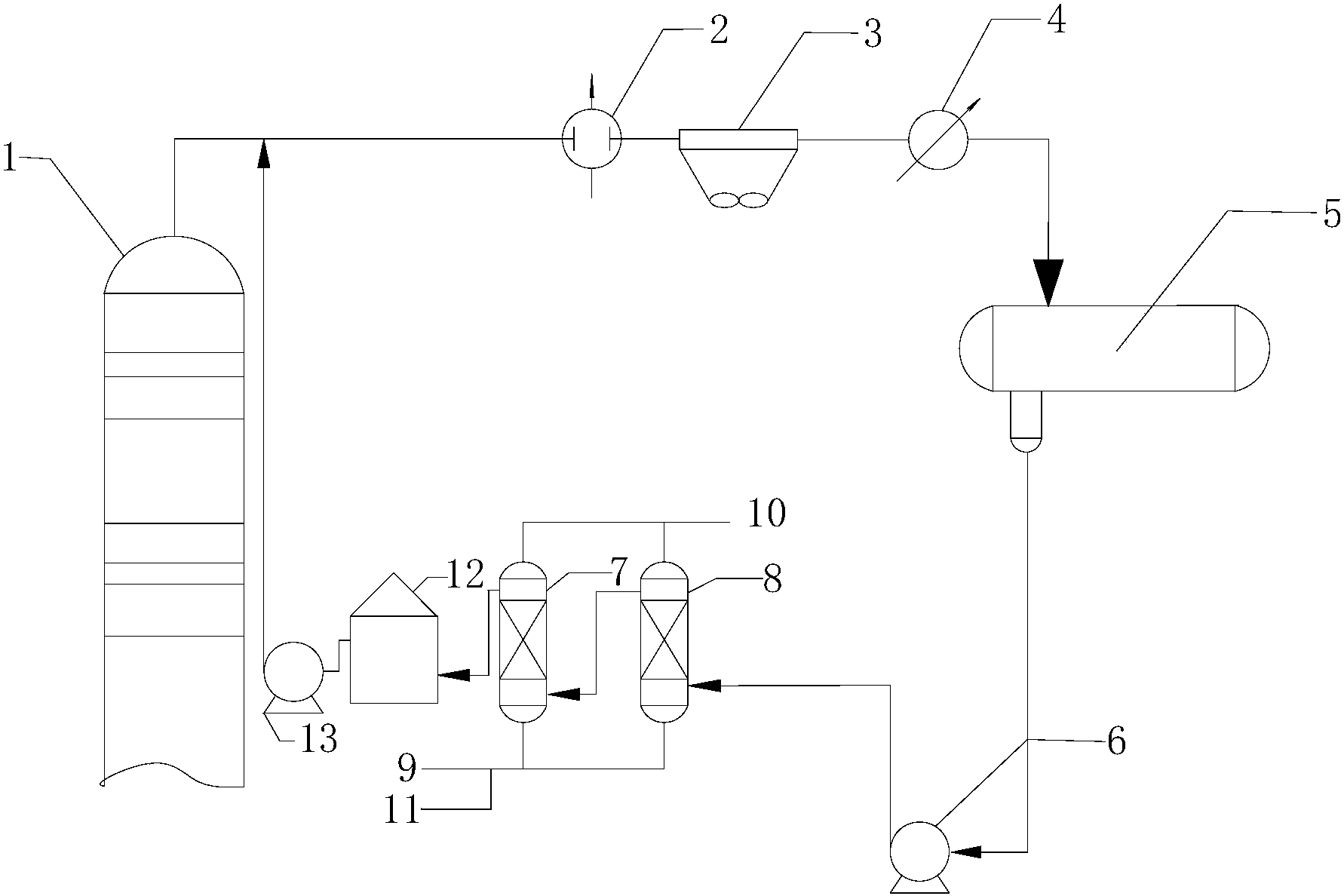

蒸餾塔頂污水是通過以下裝置得到的，蒸餾塔自身設置有換熱 器、空冷器、水冷器、回流罐，蒸餾塔頂污水儲藏在回流罐中。換 熱器與蒸餾塔的塔頂連接，依次通過換熱器空冷器、水冷器，污水 流入回流罐中，通過泵將回流罐中的污水通入過濾裝置。
與現有技術相比，本發明的有益效果為：
(1)本發明提供的蒸餾裝置塔頂污水處理及回用的方法，經 過兩級吸附除雜，可以有效降低蒸餾塔頂污水中雜質，達到回 注的指標;
(2)經過本發明提供的方法處理的混合污水原料，其中的固 體懸浮物、氯離子、含油量等都相應地減少，直接用于本裝置的回 注，降低了污水汽提裝置的負荷和腐蝕，減少污水汽提裝置的 加工量;
(3)本發明提供的實施所述蒸餾裝置塔頂污水處理及回用的 方法的裝置，整個裝置可連續自動完成，操作簡單，運行效率高， 節約人力，環保，處理效果顯著，并且所用的過濾介質可再生，使 用壽命長，經濟適用，節約成本;
(4)本發明的處理污水的方式也可用于其他煉油裝置，應 用范圍廣，降低能耗，保護環境。
