申請日2015.06.19

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種中藥廠廢水處理系統，其特征在于：中藥廠依次連接格柵(1)、調節池(2)、pH調整池(3)、混凝反應池(4)、混凝沉淀池(5)、中間水池(6)、UASB反應器(7)、缺氧池(8)、接觸氧化池(9)、二沉池(10)、中間水池(11)、石英砂過濾器(12)及活性碳過濾器(13)、清水池(14)，其中混凝沉淀池(5)與加藥裝置A(17)連接;接觸氧化池(9)與風機(16)連接;二沉池(10)與加藥裝置B(15)連接;混凝沉淀池(5)與二沉池(10)、石英砂過濾器(12)連接;UASB反應器(7)與濃縮池(18)、脫水機(19)連接。該系統有效處理中藥廠廢水，減少疾病，增進健康，改善生態環境。

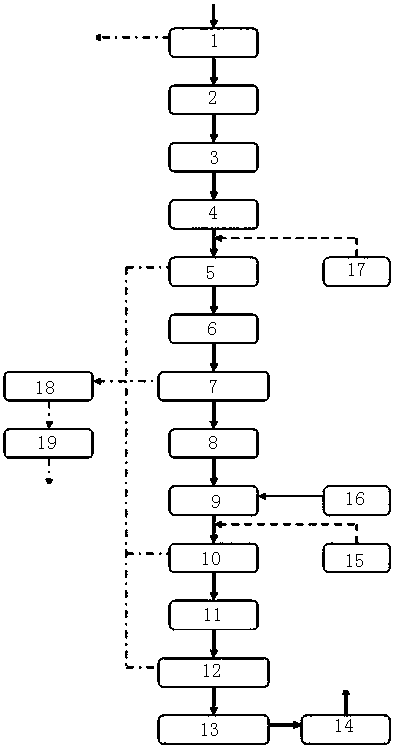

　　摘要附圖



　　權利要求書

　　1.一種中藥廠廢水處理系統，其特征在于：中藥廠依次連接格柵(1)、調節池(2)、pH調整池(3)、混凝反應池(4)、混凝沉淀池(5)、中間水池(6)、UASB反應器(7)、缺氧池(8)、接觸氧化池(9)、二沉池(10)、中間水池(11)、石英砂過濾器(12)及活性碳過濾器(13)、清水池(14)，其中混凝沉淀池(5)與加藥裝置A(17)連接;接觸氧化池(9)與風機(16)連接;二沉池(10)與加藥裝置B(15)連接;混凝沉淀池(5)與二沉池(10)、石英砂過濾器(12)連接;UASB反應器(7)與濃縮池(18)、脫水機(19)連接。

　　2.如權利要求1所述的一種中藥廠廢水處理系統，其特征在于：所述UASB反應器(7)通過氣柜與脫硫系統連接。

　　3.如權利要求1所述的一種中藥廠廢水處理系統，其特征在于：所述缺氧池(8)內置高效生物彈性填料。

　　4.如權利要求1所述的一種中藥廠廢水處理系統，其特征在于：所述接觸氧化池(9)由池體、填料、布水裝置和充氧曝氣系統組成。

　　5.如權利要求1所述的一種中藥廠廢水處理系統，其特征在于：所述二沉池(10)設計為斜管式沉淀池。

　　說明書

　　一種中藥廠廢水處理系統

　　技術領域

　　本實用新型屬于環保領域污水處理裝置，具體地涉及一種中藥廠廢水處理系統。

　　背景技術

　　中藥廠廢水主要是植物的根、莖、葉,動物的骨、皮、角等,加工過程中排出廢水。一般水量不大,還經常斷流,但有機物濃度很高,最高時可達6000mg/L。其廢水主要來源有以下五部分:(1)前處理車間洗藥、泡藥廢水;(2)提取車間沖洗、煎、煮廢水;(3)沖洗車間污水;(4)制劑車間少量糖蜜水;(5)車間部分冷卻水。

　　廢水特點:(1)廢水CODCr濃度變化大,一般在300-6000mg/L之間;(2)污水中泥砂和藥渣較多,還含有漂浮物;(3)藥材中有毒物質在加工過程中被制成粉劑,不排入水中,因此廢水中無毒。

　　發明內容

　　本實用新型的目的在于提供一種中藥廠廢水處理系統，該系統有效處理中藥廠廢水，減少疾病，增進健康，改善生態環境。

　　本實用新型的目的及解決其主要技術問題是采用以下技術方案來實現的：一種中藥廠廢水處理系統，其特征在于，中藥廠依次連接格柵1、調節池2、pH調整池3、混凝反應池4、混凝沉淀池5、中間水池6、UASB反應器7、缺氧池8、接觸氧化池9、二沉池10、中間水池11、石英砂過濾器12及活性碳過濾器13、清水池14，其中混凝沉淀池5與加藥裝置A17連接;接觸氧化池9與風機16連接;二沉池10與加藥裝置B15連接;混凝沉淀池5與二沉池10、石英砂過濾器12連接;UASB反應器7與濃縮池18、脫水機19連接。

　　所述UASB反應器7通過氣柜與脫硫系統連接。

　　所述缺氧池8內置高效生物彈性填料。

　　所述接觸氧化池9由池體、填料、布水裝置和充氧曝氣系統組成。

　　所述二沉池10設計為斜管式沉淀池。

　　本實用新型與現有技術相比具有明顯的優點和有益效果。由以上技術方案可知，本實用新型具有以下特點：在利用廢物的同時，還能帶來經濟效益，符合我國國情。盡管污水治理工程并不直接產生經濟效益，但項目的實施將對當?shù)氐谋Ｗo(hù)有著廣泛的影響，使工業及居住業的發展不受環境的制約，把社會經濟發展與環境保護目標協調好，將給當?shù)氐慕?jīng)濟帶來巨大的益處，主要表現在以下幾個方面：

　　1)地價的增值;

　　2)減少疾病，增進健康;

　　3)改善生態環境。
