申請日2015.07.09

　　公開(公告)日2015.12.30

　　IPC分類號C10G1/00; C02F11/00

　　摘要

　　本實用新型公開并提供了一種能提取改性污泥中產生的輕質油與重質油的設計合理、簡單實用的有機污泥改性制備燃料油裝置。本實用新型包括進料倉(1)、反應倉(2)、油料回收機構以及驅動電機(3)，所述進料倉(1)連接設置在所述反應倉(2)上，所述油料回收機構連接設置在所述反應倉(2)的兩端，所述反應倉(2)與所述驅動電機(3)相連接。本實用新型適用于有機污泥處理領域。

　　權利要求書

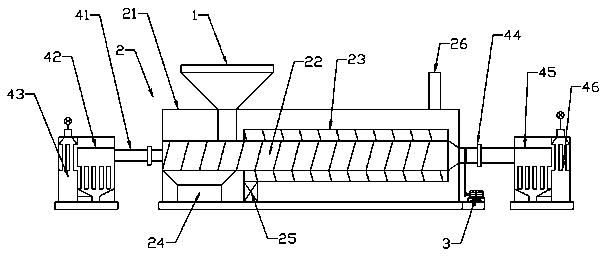

　　1.一種有機污泥改性制備燃料油裝置，其特征在于：它包括進料倉(1)、反應倉(2)、油料回收機構以及驅動電機(3)，所述進料倉(1)連接設置在所述反應倉(2)上，所述油料回收機構連接設置在所述反應倉(2)的兩端，所述反應倉(2)與所述驅動電機(3)相連接。

　　2.根據權利要求1所述的一種有機污泥改性制備燃料油裝置，其特征在于：所述反應倉(2)包括倉體(21)以及分別設置在所述倉體內的正向螺紋輸送管(22)、反向螺紋輸送管(23)和爐膛(24)，所述正向螺紋輸送管(22)以及所述反向螺紋輸送管(23)分別與所述驅動電機(3)相連接，所述正向螺紋輸送管(22)水平設置在所述倉體(21)內，所述進料倉(1)與所述正向螺紋輸送管(22)相連通，所述反向螺紋輸送管(23)套設在所述正向螺紋輸送管(22)右半段的外壁上，所述爐膛(24)設置在所述正向螺紋輸送管(22)的左半段的下方，所述正向螺紋輸送管(22)右端的管壁上設置有落料口，所述落料口與所述反向螺紋輸送管(23)的右端相連通。

　　3.根據權利要求2所述的一種有機污泥改性制備燃料油裝置，其特征在于：所述油料回收機構包括第一收集管道(41)、第一引風機(42)、第一冷卻收集灌(43)，所述第一收集管道(41)的一端穿過所述倉體(21)的左端壁與所述正向螺紋輸送管(22)的左端連通，另一端與所述第一冷卻收集灌(43)以及所述第一引風機(42)相連通，所述爐膛(24)與所述第一引風機(42)相連通。

　　4.根據權利要求2所述的一種有機污泥改性制備燃料油裝置，其特征在于：所述油料回收機構還包括第二收集管道(44)、第二引風機(45)以及第二冷卻收集罐(46)，所述第二收集管道(44)的一端穿過所述倉體(21)的右端壁與所述正向螺紋輸送管(22)的右端連通，另一端與所述第二冷卻收集罐(46)以及所述第二引風機(45)相連通，所述爐膛(24)與所述第二引風機(45)相連通。

　　5.根據權利要求2所述的一種有機污泥改性制備燃料油裝置，其特征在于：所述倉體(21)的下方還設置有出渣口(25)，所述出渣口(25)與所述反向螺紋輸送管(23)的左端相連通。

　　6.根據權利要求2所述的一種有機污泥改性制備燃料油裝置，其特征在于：所述倉體(21)上還設置有煙氣排放管(26)。

　　說明書

　　一種有機污泥改性制備燃料油裝置

　　技術領域

　　本實用新型涉及一種有機污泥改性制備燃料油裝置。

　　背景技術

　　城鎮污水處理廠產生的剩余污泥、污泥、工業污水經過生化處理后產生生化污泥、工業有機廢渣等有機污泥中，僅有少數有機污泥可以作為燃料直接燒掉，其中絕大部分物質不具備直接燃燒的條件，若隨處存放或肆意燃燒，容易對環境造成一定的污染。目前有機污泥的處置方式多采用脫水設備，如構造復雜的帶式壓濾機、板框機等，其主要方法是降低污泥的內部含水率，然后通過與其他物質如煤、柴油等混合后再將其直接焚燒，這種燃燒方式既達不到充分燃燒的效果，并且消耗了大量的能源來使其燃燒，在污染了環境的同時又浪費了能源。

　　實用新型內容

　　本實用新型所要解決的技術問題是克服現有技術的不足，提供一種能提取改性污泥中產生的輕質油與重質油的的設計合理、簡單實用的有機污泥制備燃料油裝置。

　　本實用新型所采用的技術方案是：本實用新型包括進料倉、反應倉、油料回收機構以及驅動電機，所述進料倉連接設置在所述反應倉上，所述油料回收機構連接設置在所述反應倉的兩端，所述反應倉與所述驅動電機相連接。

　　所述反應倉包括倉體以及分別設置在所述倉體內的正向螺紋輸送管、反向螺紋輸送管和爐膛，所述正向螺紋輸送管以及所述反向螺紋輸送管分別與所述驅動電機相連接，所述正向螺紋輸送管水平設置在所述倉體內，所述進料倉與所述正向螺紋輸送管相連通，所述反向螺紋輸送管套設在所述正向螺紋輸送管右半段的外壁上，所述爐膛設置在所述正向螺紋輸送管的左半段的下方，所述正向螺紋輸送管右端的管壁上設置有落料口，所述落料口與所述反向螺紋輸送管的右端相連通。

　　所述油料回收機構包括第一收集管道、第一引風機第一冷卻收集灌，所述第一收集管道的一端穿過所述倉體的左端壁與所述正向螺紋輸送管的左端連通，另一端與所述第一冷卻收集灌以及所述第一引風機相連通，所述爐膛與所述第一引風機相連通。

　　所述油料回收機構還包括第二收集管道、第二引風機以及第二冷卻收集罐，所述第二收集管道的一端穿過所述倉體的右端壁與所述正向螺紋輸送管的右端連通，另一端與所述第二冷卻收集罐以及所述第二引風機相連通，所述爐膛與所述第二引風機相連通。

　　所述倉體的下方還設置有出渣口，所述出渣口與所述反向螺紋輸送管的左端相連通。

　　所述倉體上還設置有煙氣排放管。

　　本實用新型的有益效果是：在本實用新型中，由于采用了正向螺紋輸送管以及反向螺紋輸送管來輸送改性后的有機泥，并且在正向螺紋輸送管的兩端設置有油料回收機構，所以使得污泥改性后產生的重質油以及輕質油都能夠極方便地被提取出來;而又由于第一以及第二引風機都與爐膛相連通，所以，在第一以及第二冷卻收集罐內的不能夠未冷卻的不凝氣體能夠通過第一以及第二引風機引至爐膛內充分燃燒，既保護了環境有節省了燃料。
