申請日2015.06.19

　　公開(公告)日2015.11.18

　　IPC分類號C10G31/00; C10G53/02; F25B1/00; C10L3/12; C02F9/10; C10L3/10

　　摘要

　　本實用新型為一種聯合站油氣水處理能量調優集成裝置，包括制熱系統、分離系統、水處理系統和制冷系統，制熱系統包括一冷劑壓縮機，冷劑壓縮機上設置有第一冷劑入口、第二冷劑入口和冷劑出口，冷劑出口連接于原油換熱器，原油換熱器一出口連接于制冷系統，原油換熱器另一出口連接于原油加熱器，原油加熱器出口連接于分離系統的三相分離器，三相分離器的水出口與水處理系統連接，三相分離器第一氣相出口串接有一低溫?fù)Q熱器，低溫?fù)Q熱器一出口與水處理系統中的蒸發器連接，蒸發器的一出口與第二冷劑入口連接;制冷系統中的中壓分離器的出口與第一冷劑入口連接。該裝置油氣水處理流程簡化，節省投資與運行費用，實現了制冷系統與制熱系統的集成運行。

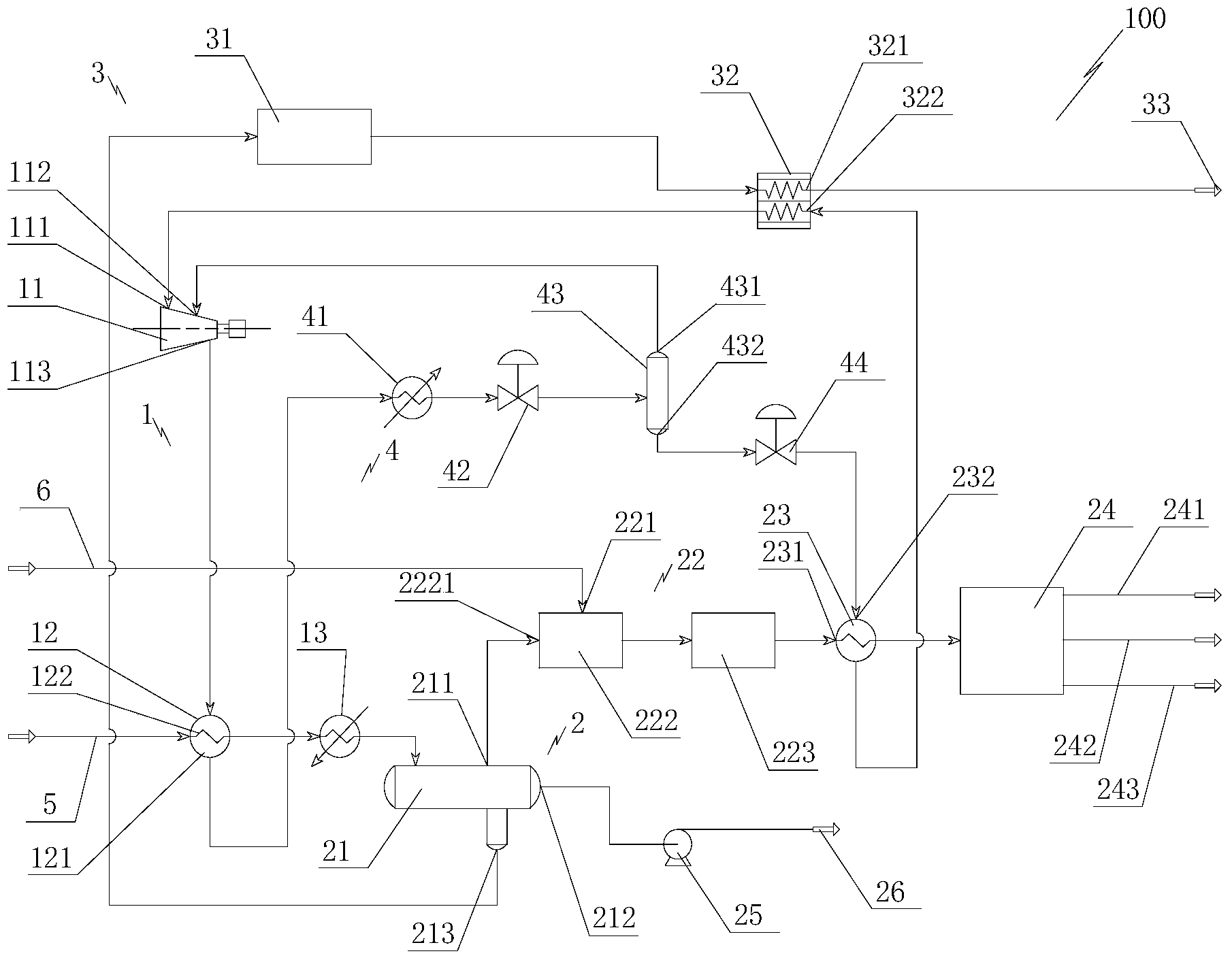

　　摘要附圖



　　權利要求書

　　1.一種聯合站油氣水處理能量調優集成裝置，包括制熱系統、分離系統、 水處理系統和制冷系統，其特征在于：所述制熱系統包括一冷劑壓縮機，所述冷 劑壓縮機上設置有第一冷劑入口、第二冷劑入口和冷劑出口，所述冷劑出口連接 于一原油換熱器，所述原油換熱器中設置有第一冷劑通道和原油通道，所述冷劑 出口與所述第一冷劑通道入口連接，所述原油通道的入口與原油輸入管道連接， 所述原油通道的出口連接于一原油加熱器，所述原油加熱器的出口連接于所述分 離系統;

　　所述分離系統包括一三相分離器，所述原油加熱器與所述三相分離器的入口 連接，所述三相分離器上設置有第一氣相出口、油出口和水出口，所述第一氣相 出口連接有分離模塊組，所述分離模塊組上還設置有原油伴生氣入口，所述原油 伴生氣入口與原油伴生氣輸入管道連接，所述分離模塊組的出口連接有一低溫?fù)Q 熱器，所述低溫?fù)Q熱器中設置有伴生氣通道和第二冷劑通道，所述分離模塊組的 出口與所述伴生氣通道的入口連接，所述伴生氣通道的出口連接有一低溫分離及 凝液精餾模塊;所述油出口連接一原油泵;所述水出口與所述水處理系統連接;

　　所述水處理系統包括一污水處理模塊，所述污水處理模塊的出口連接一蒸發 器，所述蒸發器中設置有水通道和第三冷劑通道，所述污水處理模塊的出口與所 述水通道的入口連接，所述第三冷劑通道的出口與所述第一冷劑入口連接;

　　所述制冷系統包括一冷卻器，所述冷卻器的入口與所述第一冷劑通道的出口 連接，所述冷卻器的出口連接一級冷劑調節閥，所述一級冷劑調節閥的出口連接 于一中壓分離器，所述中壓分離器的頂部設有第二氣相出口，所述第二氣相出口 與所述第二冷劑入口連接，所述中壓分離器的底部設有液相出口，所述液相出口 連接一二級冷劑調節閥，所述二級冷劑調節閥的出口與所述第二冷劑通道的入口 連接，所述第二冷劑通道的出口與所述第三冷劑通道的入口連接。

　　2.如權利要求1所述的聯合站油氣水處理能量調優集成裝置，其特征在于： 所述冷劑出口和所述第一冷劑通道之間并聯有一生活用水換熱器，所述生活用水 換熱器中設有生活用水通道和第四冷劑通道，所述第四冷劑通道的入口與所述冷 劑出口連通，所述第四冷劑通道的出口與所述第一冷劑通道的入口連通。

　　3.如權利要求2所述的聯合站油氣水處理能量調優集成裝置，其特征在于： 所述第四冷劑通道的入口與所述冷劑出口之間串接有第一閥門，所述第四冷劑通 道的出口與所述第一冷劑通道的入口之間串接有第二閥門。

　　4.如權利要求1所述的聯合站油氣水處理能量調優集成裝置，其特征在于： 所述原油換熱器為管殼式換熱器，所述低溫?fù)Q熱器為板式換熱器。

　　5.如權利要求1所述的聯合站油氣水處理能量調優集成裝置，其特征在于： 所述分離模塊組包括串接的增壓模塊和脫水模塊，所述增壓模塊上設置有一分離 伴生氣入口和所述原油伴生氣入口，所述分離伴生氣入口與所述第一氣相出口連 接，所述脫水模塊的出口與所述低溫?fù)Q熱器的入口連接。

　　6.如權利要求1所述的聯合站油氣水處理能量調優集成裝置，其特征在于： 所述冷劑壓縮機為變頻螺桿壓縮機。

　　說明書

　　聯合站油氣水處理能量調優集成裝置

　　技術領域

　　本實用新型涉及聯合站油氣處理裝置，尤其涉及一種聯合站油氣水處理能量 調優集成裝置。

　　背景技術

　　在開采的原油中，原油一般為油氣水混合狀態，要使原油與水、氣分離，需 要對進站原油進行加熱，然后送到三相分離器進行油氣水分離�，F(xiàn)有技術中，原 油加熱由獨立的燃油或燃煤鍋爐系統來實現，其分離出的具有低品位熱量的采出 水，直接被排到水處理系統，所攜帶的熱量被白白浪費掉，同時鍋爐加熱燃料耗 費較大，不利于節能環保。

　　在聯合站油氣處理后續流程中，需要對原油伴生氣進行制冷分離，現有技術 中通常采用獨立的制冷系統進行，導致聯合站油氣處理系統中存在設備多、投資 高、運行成本高、效率低的問題。

　　由此，本發明人憑借多年從事相關行業的經驗與實踐，提出一種聯合站油氣 水處理能量調優集成裝置，以克服現有技術的缺陷。

　　實用新型內容

　　本實用新型的目的在于提供一種聯合站油氣水處理能量調優集成裝置，該裝 置油氣水處理流程簡化，節省投資與運行費用，實現了制冷系統與制熱系統的集 成運行。

　　本實用新型的目的是這樣實現的，一種聯合站油氣水處理能量調優集成裝 置，包括制熱系統、分離系統、水處理系統和制冷系統，所述制熱系統包括一冷 劑壓縮機，所述冷劑壓縮機上設置有第一冷劑入口、第二冷劑入口和冷劑出口， 所述冷劑出口連接于一原油換熱器，所述原油換熱器中設置有第一冷劑通道和原 油通道，所述冷劑出口與所述第一冷劑通道入口連接，所述原油通道的入口與原 油輸入管道連接，所述原油通道的出口連接于一原油加熱器，所述原油加熱器的 出口連接于所述分離系統;

　　所述分離系統包括一三相分離器，所述原油加熱器與所述三相分離器的入口 連接，所述三相分離器上設置有第一氣相出口、油出口和水出口，所述第一氣相 出口連接有分離模塊組，所述分離模塊組上還設置有原油伴生氣入口，所述原油 伴生氣入口與原油伴生氣輸入管道連接，所述分離模塊組的出口連接有一低溫?fù)Q 熱器，所述低溫?fù)Q熱器中設置有伴生氣通道和第二冷劑通道，所述分離模塊組的 出口與所述伴生氣通道的入口連接，所述伴生氣通道的出口連接有一低溫分離及 凝液精餾模塊;所述油出口連接一原油泵;所述水出口與所述水處理系統連接;

　　所述水處理系統包括一污水處理模塊，所述污水處理模塊的出口連接一蒸發 器，所述蒸發器中設置有水通道和第三冷劑通道，所述污水處理模塊的出口與所 述水通道的入口連接，所述第三冷劑通道的出口與所述第一冷劑入口連接;

　　所述制冷系統包括一冷卻器，所述冷卻器的入口與所述第一冷劑通道的出口 連接，所述冷卻器的出口連接一級冷劑調節閥，所述一級冷劑調節閥的出口連接 于一中壓分離器，所述中壓分離器的頂部設有第二氣相出口，所述第二氣相出口 與所述第二冷劑入口連接，所述中壓分離器的底部設有液相出口，所述液相出口 連接一二級冷劑調節閥，所述二級冷劑調節閥的出口與所述第二冷劑通道的入口 連接，所述第二冷劑通道的出口與所述第三冷劑通道的入口連接。

　　在本實用新型的一較佳實施方式中，所述冷劑出口和所述第一冷劑通道之間 并聯有一生活用水換熱器，所述生活用水換熱器中設有生活用水通道和第四冷劑 通道，所述第四冷劑通道的入口與所述冷劑出口連通，所述第四冷劑通道的出口 與所述第一冷劑通道的入口連通。

　　在本實用新型的一較佳實施方式中，所述第四冷劑通道的入口與所述冷劑出 口之間串接有第一閥門，所述第四冷劑通道的出口與所述第一冷劑通道的入口之 間串接有第二閥門。

　　在本實用新型的一較佳實施方式中，所述原油換熱器為管殼式換熱器，所述 低溫?fù)Q熱器為板式換熱器。

　　在本實用新型的一較佳實施方式中，所述分離模塊組包括串接的增壓模塊和 脫水模塊，所述增壓模塊上設置有一分離伴生氣入口和所述原油伴生氣入口，所 述分離伴生氣入口與所述第一氣相出口連接，所述脫水模塊的出口與所述低溫?fù)Q 熱器的入口連接。

　　在本實用新型的一較佳實施方式中，所述冷劑壓縮機為變頻螺桿壓縮機。

　　由上所述，本實用新型提供的聯合站油氣水處理能量調優集成裝置中，采用 冷劑壓縮機形成高溫冷卻劑氣體對原油進行初步加熱，減少原油加熱器耗費的熱 能;高溫氣體經原油換熱后形成冷卻劑液體，經進一步冷卻后進入低溫交換器對 原油伴生氣進行冷卻分離，冷卻劑返回至冷劑壓縮機前經過蒸發器，采出水的低 品位熱量用來加熱冷卻劑，有效實現采出水低品位熱量的回用，并且為后續冷卻 劑加壓升溫節省能量;本實用新型提供的聯合站油氣水處理能量調優集成裝置處 理流程簡單，節省了投資與運行成本，實現了制冷系統與制熱系統的集成運行。
