權利要求書

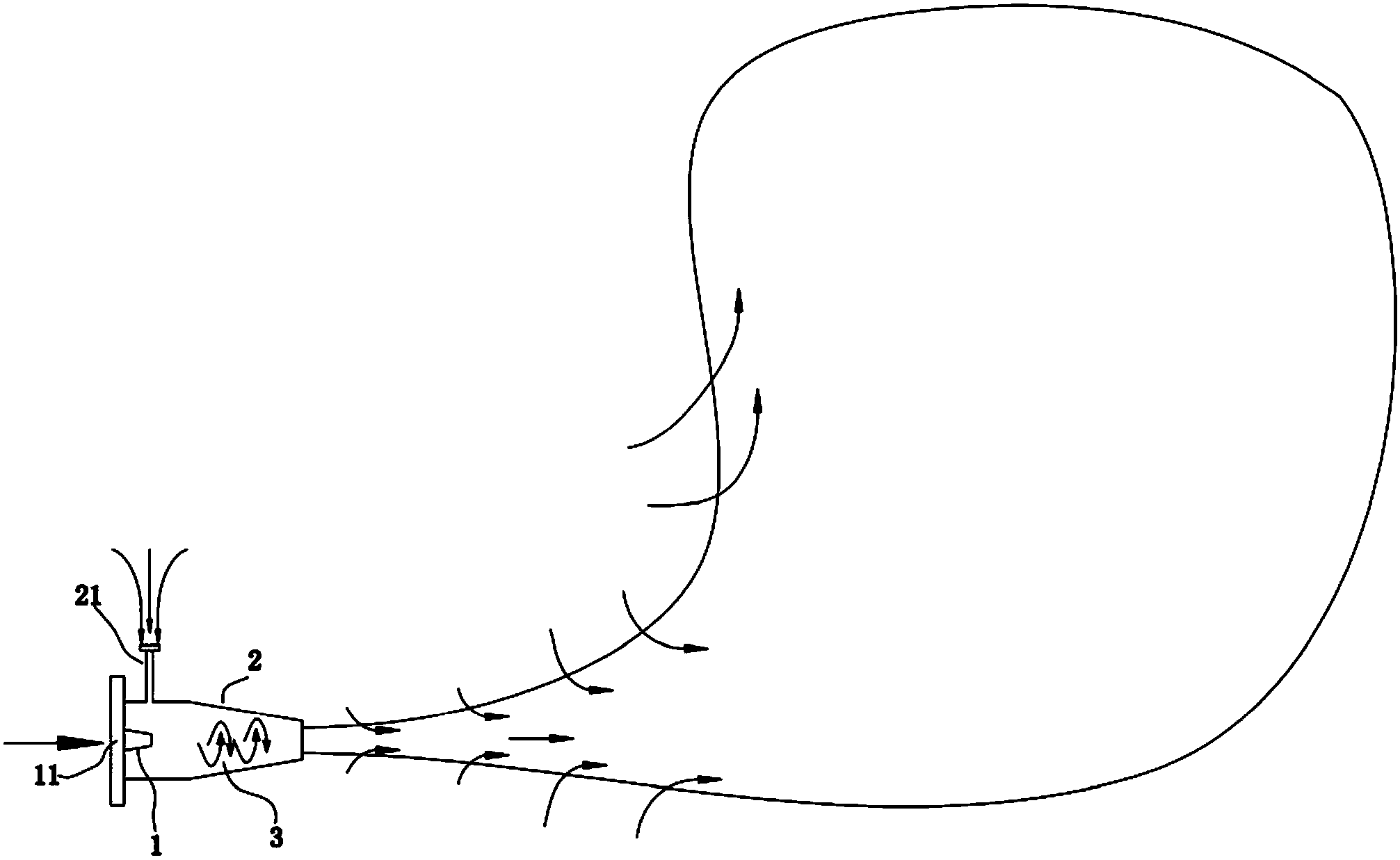

　　1.一種污水處理曝氣系統用的氣液混合噴射器，其特征在于：包括用于噴射污水及活性污泥的內噴嘴(1)和用于向污水及活性污泥中混入空氣并噴入曝氣池的外噴嘴(2)，所述內噴嘴(1)其污水噴入端(11)與外噴嘴(2)一端密封連接，內噴嘴(1)設置在外噴嘴(2)內，所述內噴嘴(1)外壁與外噴嘴(2)內壁形成用于將空氣混入污水及活性污泥中的氣液混合腔室(3)，外噴嘴(2)上設置有與空氣源連接的空氣送入端(21)。

　　2.如權利要求1所述的一種污水處理曝氣系統用的氣液混合噴射器，其特征在于：所述內噴嘴(1)與外噴嘴(2)中心軸線位于同一直線上。

　　3.如權利要求1或2所述的一種污水處理曝氣系統用的氣液混合噴射器，其特征在于：所述內噴嘴(1)為錐形噴嘴。

　　4.如權利要求1或2所述的一種污水處理曝氣系統用的氣液混合噴射器，其特征在于：所述外噴嘴(2)其噴射頭為錐形。

　　5.如權利要求1所述的一種污水處理曝氣系統用的氣液混合噴射器，其特征在于：所述內噴嘴(1)和外噴嘴(2)由耐磨材料制成。

　　說明書

　　一種污水處理曝氣系統用的氣液混合噴射器

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及一種污水處理曝氣系統上使用的用來將調節池內的污水及活性污泥送入曝氣池內進行充氧生化反應的氣液混合噴射器。

　　背景技術

　　目前污水處理一般采用的曝氣系統是由鼓風機通過曝氣管道強制地向曝氣池內通入空氣，該曝氣方式存在：1、鼓風機長時間運行能耗高、鼓風機產生噪音大，連接鼓風機的曝氣管道頭易堵塞、開裂及老化，曝氣系統維修養護成本高;2、曝氣布?xì)獠痪鶆颍�易�?dǎo)致曝氣池死區污泥沉積。

　　發明內容

　　針對現有技術的不足，本實用新型旨在提供一種曝氣布?xì)饩鶆�、�?jié)能的可在污水及活性污泥送入曝氣池的同時向污水及活性污泥中混入空氣并混合噴射入曝氣池中的污水處理曝氣系統用的氣液混合噴射器。

　　為實現上述目的，本實用新型采用如下技術方案：

　　一種污水處理曝氣系統用的氣液混合噴射器，包括用于噴射污水及活性污泥的內噴嘴和用于向污水及活性污泥中混入空氣并噴入曝氣池的外噴嘴，所述內噴嘴其污水噴入端與外噴嘴一端密封連接，內噴嘴設置在外噴嘴內，所述內噴嘴外壁與外噴嘴內壁形成用于將空氣混入污水及活性污泥中的氣液混合腔室，外噴嘴上設置有與空氣源連接的空氣送入端。

　　進一步的，所述內噴嘴與外噴嘴中心軸線位于同一直線上。

　　優選的，所述內噴嘴為錐形噴嘴。

　　優選的，所述外噴嘴其噴射頭為錐形。

　　進一步的，所述內噴嘴和外噴嘴由耐磨材料制成。

　　本實用新型具有如下有益效果：

　　本實用新型一種污水處理曝氣系統用的氣液混合噴射器，其與低速水泵配合使用，用來在污水及活性污泥送入曝氣池的同時向污水及活性污泥中混入空氣并混合噴射入曝氣池中，具有能耗低、節能，曝氣布?xì)饩鶆颉�安裝與維修養護方便、使用壽命長和噪音低的優點，可降低污水處理成本。
