申請日2015.07.16
公開(公告)日2015.12.23
IPC分類號C02F1/28; C02F1/38
摘要
本發明公開了一種化工廢水快速過濾裝置，包括箱體及設置在箱體側壁上部的入水口，在箱體遠離入水口一端設置有過濾圈，在過濾圈遠離箱體一端通過水泵與蓄水池相連接;箱體內設置有隔板，隔板包括固定連接在所述的箱體上端內壁上的上隔板和固定連接在箱體下端內壁上的下隔板，上隔板和下隔板分別為間隔設置的至少2個;在靠近入水口一端的箱體側壁上設置有減速板，設置在箱體側壁上的減速板相對的一側隔板側壁上設置有減速板;過濾圈通過軸承轉動連接在所述的箱體的側壁上，在過濾圈外壁上設置有齒圈，所述的齒圈下方設置有驅動電機。通過采用多層隔板結構，使水呈S形流動，進而能夠使污水能夠有吸附過濾結構有更長的接觸時間，方便吸附去污。
權利要求書

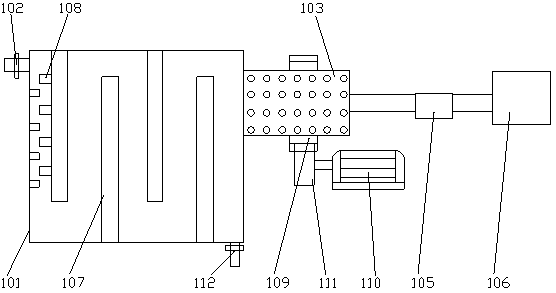

1.一種化工廢水快速過濾裝置，其特征在于：包括箱體(101)及設置在箱體(101)側壁上部的入水口(102)，在所述的箱體(101)遠離入水口(102)一端設置有過濾圈(103)，在所述的過濾圈(103)遠離箱體(101)一端通過水泵(105)與蓄水池(106)相連接;
所述的箱體(101)內設置有隔板(107)，所述的隔板(107)包括固定連接在所述的箱體(101)上端內壁上的上隔板和固定連接在所述箱體(101)下端內壁上的下隔板，所述的上隔板和下隔板分別為間隔設置的至少2個;
在靠近入水口(102)一端的箱體(101)側壁上設置有減速板(108)，與設置在箱體(101)側壁上的減速板(108)相對的一側隔板(107)側壁上設置有減速板(108);
所述的過濾圈(103)通過軸承轉動連接在所述的箱體(101)的側壁上，在所述的過濾圈(103)外壁上設置有齒圈(109)，所述的齒圈(109)下方設置有驅動電機(110)，在所述的驅動電機(110)的輸出軸上設置有與該齒圈(109)相嚙合的齒輪(111);
在所述的過濾圈(103)的內壁上設置有呈蜂窩狀的吸附層，在所述的箱體(101)下部設置有排污口(112)。
2.根據權利要求1所述的一種化工廢水快速過濾裝置，其特征在于：在所述的隔板(107)側壁上設置有呈蜂窩狀的吸附層。
3.根據權利要求1或2所述的一種化工廢水快速過濾裝置，其特征在于：所述的隔板(107)通過螺栓固定連接在所述的箱體(101)內壁上。
4.根據權利要求1或2所述的一種化工污水快速過濾裝置，其特征在于：在所述的入水口(102)上設置有射流泵。
5.一種化工污水快速過濾裝置，其特征在于：包括以下步驟：
S1：通過射流泵對待處理污水進行加速射入箱體(101)內，在箱體(101)內間隔設置多個隔板(107)形成流水通道，并在隔板(107)側壁上設置蜂窩狀吸附層吸附污水中的部分雜質;
S2：噴射進入箱體(101)的污水在隔板(107)和減速板(108)的阻擋作用下，減速通過箱體(101)內間隔設置的隔板(107)形成的流水通道，由多個隔板(107)上的吸附層吸附部分雜質之后，將污水通入設置有吸附層的過濾圈(103);
S3：?jiǎn)?dòng)驅動電機(110)，驅動電機(110)帶動設置在驅動電機(110)輸出軸上的齒輪(111)轉動，帶動設置在過濾圈(103)外壁上的齒圈(109)轉動，進而打地洞過濾圈(103)轉動，污水在過濾圈(103)中流通過程中，受到過濾圈(103)的離心力，污水中的雜質吸附在過濾圈(103)內壁上的吸附層上;
S4：?jiǎn)?dòng)設置在過濾圈(103)上的水泵(105)，將過濾圈(103)內輸出的污水泵入蓄水池(106)。
說明書
一種化工污水快速處理裝置及處理方法
技術領域
本發明涉及一種化工污水快速處理裝置及處理方法。
背景技術
化工污水中通常會含有大量的固體雜質，現有的處理方式通常是將污水通入過濾池進行過濾，由于大量污水高速通入過濾池，使得污水與過濾結構接觸過程中，容易堵塞過濾結構，同時，過濾效率有限，并且，靠近污水入口處的過濾結構在污水的高強度沖擊下，容易損壞。
發明內容
本發明的目的在于提供一種化工污水快速處理裝置及處理方法，能夠改善現有技術存在的問題，通過采用多層隔板結構，使水呈S形流動，進而能夠使污水能夠有吸附過濾結構有更長的接觸時間，方便吸附去污。
本發明通過以下技術方案實現：
一種化工廢水快速過濾裝置，包括箱體及設置在箱體側壁上部的入水口，在所述的箱體遠離入水口一端設置有過濾圈，在所述的過濾圈遠離箱體一端通過水泵與蓄水池相連接;
所述的箱體內設置有隔板，所述的隔板包括固定連接在所述的箱體上端內壁上的上隔板和固定連接在所述箱體下端內壁上的下隔板，所述的上隔板和下隔板分別為間隔設置的至少2個;
在靠近入水口一端的箱體側壁上設置有減速板，與設置在箱體側壁上的減速板相對的一側隔板側壁上設置有減速板;
所述的過濾圈通過軸承轉動連接在所述的箱體的側壁上，在所述的過濾圈外壁上設置有齒圈，所述的齒圈下方設置有驅動電機，在所述的驅動電機的輸出軸上設置有與該齒圈相嚙合的齒輪;
在所述的過濾圈的內壁上設置有呈蜂窩狀的吸附層，在所述的箱體下部設置有排污口。
進一步地，為更好地實現本發明，在所述的隔板側壁上設置有呈蜂窩狀的吸附層。
進一步地，為更好地實現本發明，所述的隔板通過螺栓固定連接在所述的箱體內壁上。
進一步地，為更好地實現本發明，在所述的入水口上設置有射流泵。
一種化工污水快速過濾裝置，包括以下步驟：
S1：通過射流泵對待處理污水進行加速射入箱體內，在箱體內間隔設置多個隔板形成流水通道，并在隔板側壁上設置蜂窩狀吸附層吸附污水中的部分雜質;
S2：噴射進入箱體的污水在隔板和減速板的阻擋作用下，減速通過箱體內間隔設置的隔板形成的流水通道，由多個隔板上的吸附層吸附部分雜質之后，將污水通入設置有吸附層的過濾圈;
S3：?jiǎn)?dòng)驅動電機，驅動電機帶動設置在驅動電機輸出軸上的齒輪轉動，帶動設置在過濾圈外壁上的齒圈轉動，進而打地洞過濾圈轉動，污水在過濾圈中流通過程中，受到過濾圈的離心力，污水中的雜質吸附在過濾圈內壁上的吸附層上;
S4：?jiǎn)?dòng)設置在過濾圈上的水泵，將過濾圈內輸出的污水泵入蓄水池。
本發明與現有技術相比，具有以下有益效果：
(1)本發明通過采用多層隔板的方式，使污水在箱體內呈S形流動，使得污水能夠與吸附結構有更多的接觸，進而方便吸附去污;
(2)本發明通過設置減速板，能夠?qū)焖龠M(jìn)入箱體內的污水進行減速，避免污水快速?zèng)_擊隔板或箱體內壁造成損壞;
(3)本發明通過設置齒圈帶動過濾圈轉動，使得污水同時能夠受到離心力作用，進而使得雜質能夠更多的被過濾圈上的吸附層吸收，提高去污效率。
