申請日2015.07.09

　　公開(公告)日2015.12.30

　　IPC分類號B01F15/00; C02F3/28; C02F3/02

　　摘要

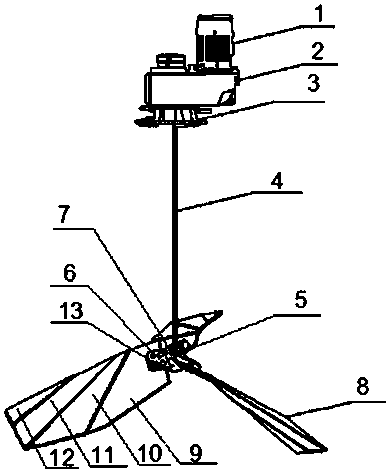

　　本實用新型公開了一種用于水處理的垂直水翼槳葉攪拌裝置，包括：馬達、減速機、軸承及軸，所述馬達設置于減速機的上方，所述軸承設置于減速機的下方，所述軸的自由末端安裝有輪轂，所述輪轂的圓周面上焊接有三個均勻設置的吊耳，所述吊耳與輪轂的上端面呈45度夾角設置，所述吊耳上安裝有水翼葉輪，所述水翼葉輪的長度為10m，所述水翼葉輪呈折彎型設置，包括：第一折葉、第二折葉、第三折葉及第四折葉，所述第一折葉與吊耳通過數個螺栓相連，所述第一折葉與第二折葉之間呈150°夾角設置，所述第二折葉與第三折葉之間呈140°夾角設置，所述第三折葉與第四折葉之間呈130°夾角設置，從而增加了水力停留時間，節省了能耗，提高了漂浮力。

　　權利要求書

　　1.一種用于水處理的垂直水翼槳葉攪拌裝置，其特征在于，包括：馬達、減速機、軸承及軸，所述馬達設置于減速機的上方，所述軸承設置于減速機的下方，所述軸設置于軸承內，所述軸的自由末端安裝有輪轂，所述輪轂的圓周面上焊接有三個均勻設置的吊耳，所述吊耳與輪轂的上端面呈45度夾角設置，所述吊耳上安裝有水翼葉輪，所述水翼葉輪的長度為10m，所述水翼葉輪呈折彎型設置，包括：第一折葉、第二折葉、第三折葉及第四折葉，所述第一折葉與吊耳通過數個螺栓相連，所述第一折葉與第二折葉之間呈150°夾角設置，所述第二折葉與第三折葉之間呈140°夾角設置，所述第三折葉與第四折葉之間呈130°夾角設置。

　　2.如權利要求1所述的一種用于水處理的垂直水翼槳葉攪拌裝置，其特征在于：所述水翼葉輪由不銹鋼材料制成。

　　3.如權利要求1所述的一種用于水處理的垂直水翼槳葉攪拌裝置，其特征在于：所述吊耳呈平板狀設置。

　　4.如權利要求1所述的一種用于水處理的垂直水翼槳葉攪拌裝置，其特征在于：所述螺栓的數量為四個，所述四個螺栓呈矩形排布。

　　說明書

　　一種用于水處理的垂直水翼槳葉攪拌裝置

　　技術領域

　　本實用新型涉及環境水處理技術領域，尤其涉及一種用于水處理的垂直水翼槳葉攪拌裝置。

　　背景技術

　　隨著我國城市建設的發展和城市化進程的加快,造成的污染越來越多，其中城市水污染問題尤為突出。全國絕大多數城市的污水處理能力遠遠滿足不了實際需要，污水處理發展空間很大，城市污水處理設施也已成為現代化城市經濟發展和水資源保護不可或缺的組成部分，攪拌器成為最常用的的污水處理設備。

　　污水處理攪拌器作為主要的污水處理設備，用途極廣，適用于工業和城市以及農村污水處理場曝氣池和厭氧池污水的處理。污水處理攪拌器主要由潛水馬達、密封機構、轉輪、手搖卷揚機構、電氣控制等部分組成。攪拌的效果取決于液體的密度和粘度，以及池子的體積和形狀。污水處理攪拌器的分類沒有嚴格而明確的標準，但不同產品本身的技術指標與特性決定了其用途與應用條件，大致可以將污水處理攪拌器分為兩類：一類是高轉速、小葉輪產品，其作用偏重于混合攪拌。其特點是：流速高，紊流強烈，流場的流速梯度大，作用范圍小。這類產品適用于池體空間小或對GT值有一定要求，如物化處理工藝中的混合池、反應池，生化處理系統中的選擇池、厭氧池等。另一類是低轉速、大葉輪，其功能則突出的表現在水力循環方面。其特點是：流場分布較為均勻，流速低緩，作用范圍大。這類產品適用于對GT值沒有要求，且池體空間較大，以水力循環、保持流速為目的的處理構筑物中。

　　我國早期的污水處理攪拌器基本都是進口產品，只是在最近幾年，一些大的企業或是與國外的企業合資引進對方的技術，或是買一些國外的產品，對其進行測繪研究，從而形成自己的產品。中國的污水具有自己的特色，中國的環保事業起步較晚，投入資金不足，大部分城市的排水系統還是合流制，加上人們的環保意識尚需提高，許多露天的集水河涌都成了垃圾涌、臭水涌，大量的垃圾通過市政排水管網進入城市污水處理廠，故污水中垃圾數量多、品種多、泥沙多�，F(xiàn)在所使用的污水處理攪拌裝置大部分高耗電、高動力、需要外部附帶支撐結構物、旋轉時易發生織物發絲羈絆、死角多等，導致投入成本高，維修周期短，收益少。

　　因此，有必要提供一種解決上述技術問題的用于水處理的垂直水翼槳葉攪拌裝置。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種可提升攪拌力、降低能耗的用于水處理的垂直水翼槳葉攪拌裝置。

　　為實現上述目的，本實用新型采用的技術方案是：一種用于水處理的垂直水翼槳葉攪拌裝置，包括：馬達、減速機、軸承及軸，所述馬達設置于減速機的上方，所述軸承設置于減速機的下方，所述軸設置于軸承內，所述軸的自由末端安裝有輪轂，所述輪轂的圓周面上焊接有三個均勻設置的吊耳，所述吊耳與輪轂的上端面呈45度夾角設置，所述吊耳上安裝有水翼葉輪，所述水翼葉輪的長度為10m，所述水翼葉輪呈折彎型設置，包括：第一折葉、第二折葉、第三折葉及第四折葉，所述第一折葉與吊耳通過數個螺栓相連，所述第一折葉與第二折葉之間呈150°夾角設置，所述第二折葉與第三折葉之間呈140°夾角設置，所述第三折葉與第四折葉之間呈130°夾角設置。

　　優選地，在上述的一種用于水處理的垂直水翼槳葉攪拌裝置中，所述水翼葉輪由不銹鋼材料制成。

　　優選地，在上述的一種用于水處理的垂直水翼槳葉攪拌裝置中，所述吊耳呈平板狀設置。

　　優選地，在上述的一種用于水處理的垂直水翼槳葉攪拌裝置中，所述螺栓的數量為四個，所述四個螺栓呈矩形排布。

　　本實用新型的有益效果為：1、結構緊湊、操作維護簡單、管理費低廉、安裝檢修方便、使用壽命長;2、全新葉輪面折彎型設計，水翼型葉輪，單片葉輪長度可達10米，可節省能耗，提高漂浮力。3、圓形、方形生物反應槽皆適用，主要適用于生化池厭氧、缺氧、好氧系統，與現有攪拌機相比較，增加了水力停留時間，提升10~23%的攪拌力，節約60%以上的能耗，即使在方形池內應用也無死角，大大改善浮渣現象。4、可以替代目前使用的水下推進器，采用水面安裝形式，具有故障率低、能耗低等優點，5、本實用新型中的葉輪采用不銹鋼材料制成，具有良好的塑性、韌性、焊接性及耐腐蝕性。
