申請日2015.06.19
公開(公告)日2015.12.02
IPC分類號C02F1/38; C02F1/44
摘要
本實用新型涉及一種用于污水處理的新型環保系統，包括進水管、與進水管連通的導水管、若干等間距分布在導水管上的分流管、若干閥門和若干水處理裝置，所述分流管、閥門和水處理裝置的數量相等且均一一對應，所述閥門控制分流管的通斷，所述分流管與水處理裝置連通，所述水處理裝置包括水處理結構和驅動結構，所述驅動結構設置在水處理結構下方，所述水處理結構包括旋轉接頭、外殼、旋轉分離桶和出水口，該用于污水處理的新型環保系統通過水處理裝置的輪流配合工作，不僅提高了設備的使用壽命和水處理效率還方便進行維修，同時通過固定蓋和旋轉接頭使得設備能夠便于拆卸，方便組裝和維修。

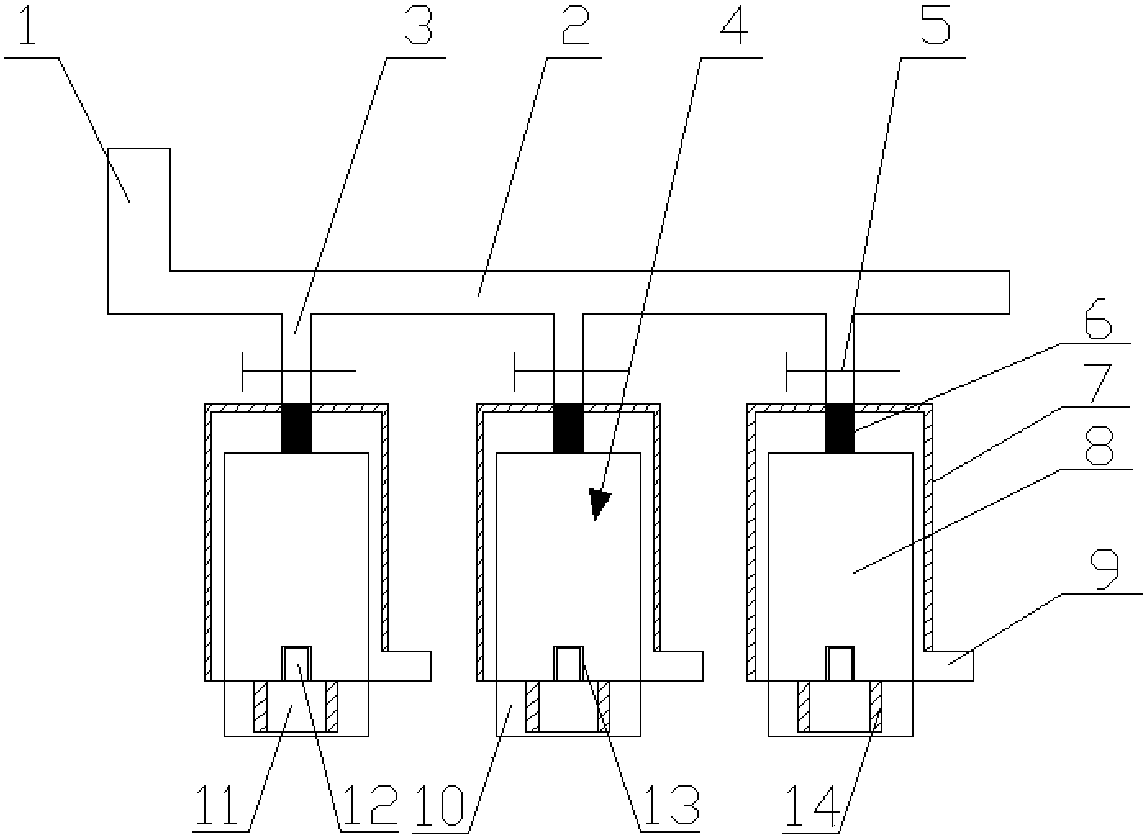

摘要附圖
權利要求書
1.一種用于污水處理的新型環保系統，其特征在于，包括進水管(1)、與 進水管(1)連通的導水管(2)、若干等間距分布在導水管(2)上的分流管(3)、 若干閥門(5)和若干水處理裝置(4)，所述分流管(3)、閥門(5)和水處理 裝置(4)的數量相等且均一一對應，所述閥門(5)控制分流管(3)的通斷， 所述分流管(3)與水處理裝置(4)連通;
所述水處理裝置(4)包括水處理結構和驅動結構，所述驅動結構設置在水 處理結構下方，所述水處理結構包括旋轉接頭(6)、外殼(7)、旋轉分離桶(8) 和出水口(9)，所述旋轉分離桶(8)通過旋轉接頭(6)與分流管(3)連通， 所述旋轉分離桶(8)設置在外殼(7)內部，所述出水口(9)設置在外殼(7) 一側，所述旋轉分離桶(8)的內側設置有反滲透膜，所述旋轉分離桶(8)通 過反滲透膜與外殼(7)內部連通;
所述驅動結構包括設置在旋轉分離桶(8)底部的外螺紋(14)、固定蓋(10) 和設置在固定蓋(10)上的驅動電機(11)，所述固定蓋(10)內部設置有內螺 紋，所述內螺紋與外螺紋(14)匹配，所述驅動電機(11)的驅動軸(12)與 設置在旋轉分離桶(8)底部的凹槽(13)傳動連接。
2.如權利要求1所述的用于污水處理的新型環保系統，其特征在于，所述 閥門(5)為電磁閥。
3.如權利要求1所述的用于污水處理的新型環保系統，其特征在于，所述 旋轉接頭(6)為單向旋轉接頭。
說明書
一種用于污水處理的新型環保系統
技術領域
本實用新型涉及一種用于污水處理的新型環保系統。
背景技術
隨著我國科技的發展和社會的進步，我國經濟得到了快速的發展，但是在 經濟快速發展的同時，我們卻忽略了對環境的保護，隨著環境的越來越差，導 致各種疾病的誘發，使得人們開始對環境治理越來越重視。
在現在環境問題中，水污染是環境污染中最為嚴重的一個問題，由于現在 對于水處理的設備普遍較少，導致人們對于水污染沒有很好的處理辦法。有些 水處理設備由于結構比較復雜，使得其維修比較困難，影響了其實用性。
實用新型內容
本實用新型要解決的技術問題是：為了克服現有技術水處理效果差且結構 復雜維修困難的不足，提供一種結構簡單且維修方便和水處理效果高的用于污 水處理的新型環保系統。
本實用新型解決其技術問題所采用的技術方案是：一種用于污水處理的新型環 保系統，包括進水管、與進水管連通的導水管、若干等間距分布在導水管上的 分流管、若干閥門和若干水處理裝置，所述分流管、閥門和水處理裝置的數量 相等且均一一對應，所述閥門控制分流管的通斷，所述分流管與水處理裝置連 通;
所述水處理裝置包括水處理結構和驅動結構，所述驅動結構設置在水處理 結構下方，所述水處理結構包括旋轉接頭、外殼、旋轉分離桶和出水口，所述 旋轉分離桶通過旋轉接頭與分流管連通，所述旋轉分離桶設置在外殼內部，所 述出水口設置在外殼一側，所述旋轉分離桶的內側設置有反滲透膜，所述旋轉 分離桶通過反滲透膜與外殼內部連通;
所述驅動結構包括設置在旋轉分離桶底部的外螺紋、固定蓋和設置在固定 蓋上的驅動電機，所述固定蓋內部設置有內螺紋，所述內螺紋與外螺紋匹配， 所述驅動電機的驅動軸與設置在旋轉分離桶底部的凹槽傳動連接。
作為優選，為了提高閥門開關的精確度，所述閥門為電磁閥。
作為優選，為了提高設備的可靠性，所述旋轉接頭為單向旋轉接頭。
本實用新型的有益效果是，該用于污水處理的新型環保系統通過水處理裝 置的輪流配合工作，不僅提高了設備的使用壽命和水處理效率還方便進行維修， 同時通過固定蓋和旋轉接頭使得設備能夠便于拆卸，方便組裝和維修
