申請日2015.06.19
公開(公告)日2015.12.16
IPC分類號C02F9/14
摘要
一種洗衣廢水處理系統，首先是水力篩(1)，再與調節池(2)連接，投藥裝置(13)與調節池(2)連接;組成集水池進入AO單元，AO單元由缺氧池(3)、接觸氧化池(4)、沉淀池(5)組成，缺氧池(3)與投藥系統(12)連接，接觸氧化池(4)與鼓風機(11)連接;再與氣浮裝置(6)連接，進入中間水池(7)，通過增壓泵與全自動過濾器(8)連接，最后連接消毒池(9);沉淀池(5)和氣浮裝置(6)分別與加藥裝置(14)連接;氣浮裝置(6)與污泥濃縮池(15)連接，再與脫水機(16)連接，脫水濾液回流至調節池(2)循環處理。該系統采用一AO+氣浮法有效處理洗衣廢水，處理后的水質達到國家《污水綜合排放標準》(GB8978-1996)中二類一級排放標準。

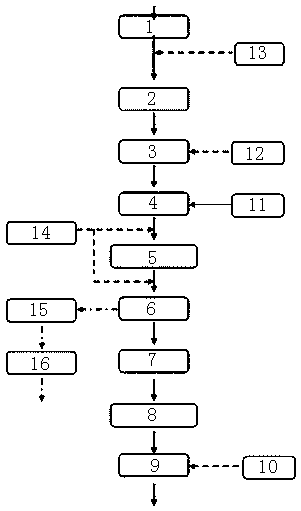

摘要附圖
權利要求書
1.一種洗衣廢水處理系統，其特征在于：首先是水力篩(1)，再與調節池(2)連接，投藥裝置(13)與調節池(2)連接;組成集水池進入AO單元，AO單元由缺氧池(3)、接觸氧化池(4)、沉淀池(5)組成，缺氧池(3)與投藥系統(12)連接，接觸氧化池(4)與鼓風機(11)連接;再與氣浮裝置(6)連接，進入中間水池(7)，通過增壓泵與全自動過濾器(8)連接，最后連接消毒池(9);沉淀池(5)和氣浮裝置(6)分別與加藥裝置(14)連接;氣浮裝置(6)與污泥濃縮池(15)連接，再與脫水機(16)連接，脫水濾液回流至調節池(2)循環處理。
2.如權利要求1所述的一種洗衣廢水處理系統，其特征在于：所述消毒池(9)與消毒裝置(10)連接。
說明書
一種洗衣廢水處理系統
技術領域
本實用新型屬于環保領域污水處理裝置，具體地涉及一種洗衣廢水處理系統。
背景技術
洗滌公司每天排出的生產廢水中含有一定量的雜質、P、表面活性劑、氧漂粉、增白洗衣粉、柔軟劑、中和酸粉、除油乳化劑等，并具有一定的色度。若不加以處理直接排放，將會給受納水體造成嚴重的危害，并且其顏色和味道嚴重危害了市容市貌和人體健康。
發明內容
本實用新型的目的在于提供一種洗衣廢水處理系統，該系統采用一AO+氣浮法有效處理洗衣廢水，處理后的水質達到國家《污水綜合排放標準》(GB8978-1996)中二類一級排放標準，經處理后的水可用作澆灌花木、沖廁及回用洗車等。
本實用新型的目的及解決其主要技術問題是采用以下技術方案來實現的：一種洗衣廢水處理系統，首先是水力篩，再與調節池連接，投藥裝置與調節池連接;組成集水池進入AO單元，AO單元由缺氧池、接觸氧化池、沉淀池組成，缺氧池與投藥系統連接，接觸氧化池與鼓風機連接;再與氣浮裝置連接，進入中間水池，通過增壓泵與全自動過濾器連接，最后連接消毒池;沉淀池和氣浮裝置分別與加藥裝置連接;氣浮裝置與污泥濃縮池連接，再與脫水機連接，脫水濾液回流至調節池循環處理。
所述消毒池與消毒裝置連接。
本實用新型與現有技術相比具有明顯的優點和有益效果。由以上技術方案可知，本實用新型具有以下特點：在利用廢物的同時，還能帶來經濟效益，符合我國國情。盡管污水治理工程并不直接產生經濟效益，但項目的實施將對當?shù)氐谋Ｗo(hù)有著廣泛的影響，使工業及居住業的發展不受環境的制約，把社會經濟發展與環境保護目標協調好，將給當?shù)氐慕?jīng)濟帶來巨大的益處，主要表現在以下幾個方面：
1)地價的增值;
2)減少疾病，增進健康;
3)改善生態環境。
